안테나를 담은 장치, BEAM BOX FM-8

글쓴이 : SOONDORI

HAM용 안테나 원격조정 시스템과 달리 안테나를 물리적으로 움직이지않고도 유사한 효과를 만들어내는 아이디어가 적용되어 있다. 방향성 안테나 4개가 내장된, 명칭 그대로 ‘안테나를 담은 박스’이다. 상급 FM-10 모델도 있다고 한다.

방송국별 근접 송신소의 위치는 그때 그때 다를 수 있으므로

1) 각 안테나(엘리먼트)의 조합(방향에 해당)으로 최적의 전파수신이 되도록 조정한다. 일종의 아나로그 멀티플렉서같은 것이 있고 수 개 입력(=여러 방향의 안테나 신호)의 강도를 적절히 조절하는 원리가 적용된 것으로 보인다.
2) 주파수 수신도를 고려하여 최대 PEAK의 전파가 들어올 수 있도록 내장된 바리콘(L과 C에 의한 동조회로에서 C값)을 조정한다.
3) 잡음원 유입을 대비하여 필터 Band Width를 조정한다.

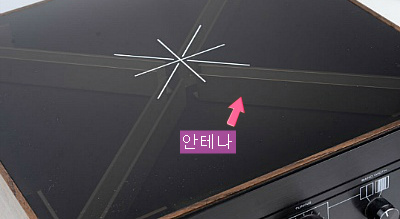

이렇게 하여 나름 최대크기, 최적주파수 신호가 들어오게 만들고 그 신호는 장치 출력단자를 통해 튜너 Inlet(300오움, 75오움 선택)으로 간다. 실내안테나 이리저리 옮기고 다닐 필요없이 RACK에 놔두고 방송국 위치를 고려하여 조정기만 살살 돌려서 맞추는 제품. 안테나의 형상을 보건데 FM이 아니라 AM 전용인 듯하고 PATENT 표시가 있는 것으로 보아 국제특허까지 확보한 상품이다. 발매는 1980년대 초반.

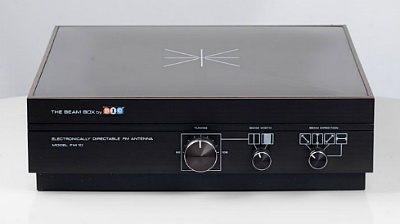

(FM-10 모델, 출처 : http://www.audioscope.net/images/bic_the_beam_box-4.jpg)
