롯데-파이오니어 SA-610 인티앰프

글쓴이 : SOONDORI

“고맙습니다” 아래는 2020년 7월 19일, 김동오 님께서 제공해주신 롯데 파이오니어 SA-610 인티앰프 실물 사진들. (표제부 사진은 오리지널 SA-610. 출처 : http://forum-wec.com/index.php?showtopic=210395)

기기 후면에 ‘한국롯데파이오니아주식회사’ 문자열이 적혀 있지만, 전면에는 파이오니어 로고만 있다. 그 시절, 그들만의 속사정이 있어서 Pioneer, Lotte, 롯데-파이오니어 등 문자열을 혼용했다는 것이겠고…

45W@8오움, 10~60Khz, THD 0.03, Damping Factor 50, S/N 100dB@AUX, 6.9Kg, 1980년

SA-610 프론트 패널에는 SA-710에 있는 1) Stereo/Mono 절환 스위치가 없고, 2) ‘DC(Direct Coupled*)’ 표기도 없다. 회로와 구현 내용이 조금 다르니까 당연한 일?

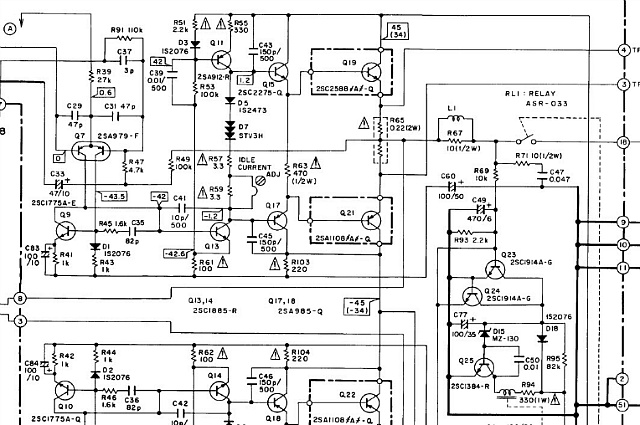

* [Equalizer Amplifier] The SA-610 features a 3-stage direct-coupled equalizer amplifier for greater reduction of noise and distortion…… [Power Amplifier] This all stage direct-coupled pure complementary SEPP(駐, Single Ended Push Pull) circuit features a current mirror load differential amplifier in the first stage…… 참조 글 : https://en.wikipedia.org/wiki/Direct-coupled_amplifier

글쎄요? 위 멘트들은 SA-710와 ‘DC’ 각인 없는 SA-610에 공히 적용된다. 그러므로 SA-710의 DC는 전적으로 등급 차별화를 위한 조치로 이해함.

[ 관련 글 ]
Pioneer SA-710 인티앰프, 오리지널 버전 (1)
Pioneer SA-710 탐구 #1
다시 보고 싶은 국산모델들, 롯데-파이오니어 SA-710 인티앰프

이어지는 심심풀이 관찰. 눈에 보이는 내부는 무엇이 다를까?

1) SA-610에서는 양 전원 레귤레이터들 생략되었고 SA-710 대비 방열판 형태도 다르다. 물론 국내용 SA-710과 일본 내수용 SA-710(SA-7900)도 아주 약간씩 다름. 만들다 보니 그렇게 된 것인지 아니면 누군가의 은닉된 차별화 의도(부품 등급을 포함) 때문인지는 모르겠으나… 같은 듯 아닌 듯 2%쯤은 다르다는 의견.

(▲ 롯데-파이오니어 SA-610 ▲ 롯데-파이오니어 SA-710)

(▲ Pioneer SA-710 ▼ Pioneer SA-610)

(▲▼ 오리지널 SA-710과 같은 출력석 조합. (2020.12.24 추가) 아래 ‘지나가다’ 님의 댓글에 따르면 NEC 출력석을 쓴 사례가 있다고 함)

(위 사진에서 TX-710 튜너는 SA-710 SA-610 인티앰프, PL-400 턴 테이블, CS-646 스피커, DT-500 타이머, CB-9 오디오 랙과 함께 X-900로 명명된 패키지 시스템을 구성한다. 이상 출처 : https://a.allegroimg.com/s1024/0c3816/c03452ab470392e619af23764990)
