Marconi Instruments 6910 RF 파워센서

글쓴이 : SOONDORI

검측히자마자 곧바로 픽업 신호를 키우는 것이, 멀리 떨어진 곳에서 증폭하는 것보다 훨씬 더 안정적이고 효율적이며 효과적이다. 형태적 흐름은, 대상 신호 팍업 → 작은 모듈 안에 들어 있을 RF 앰프(=LNA) → 동축 케이블 → 계측 장치로서의 RF 파워미터 순.

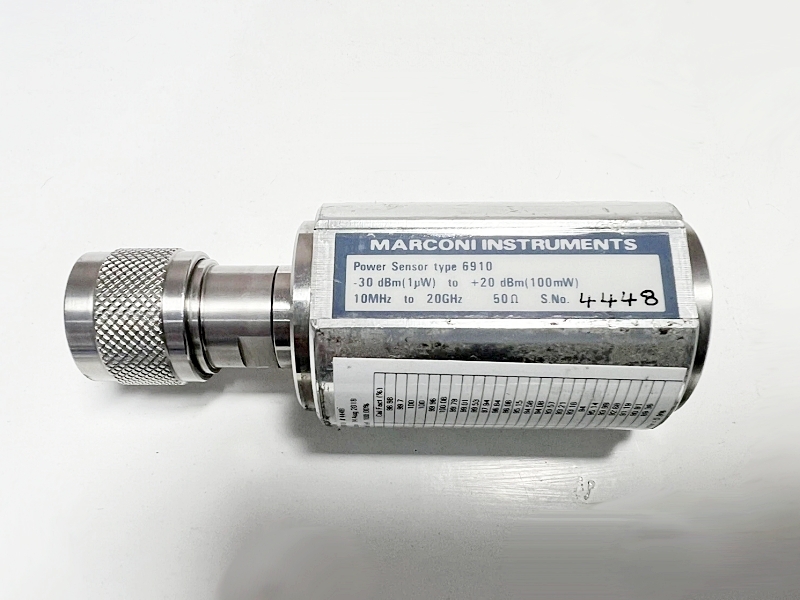

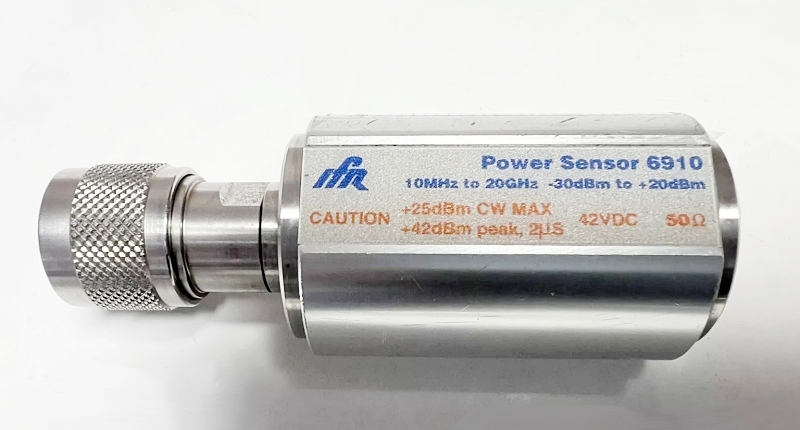

10Mhz~20Ghz, -30dBm~+20dBm.

(출처 : https://www.ebay.co.uk/itm/186747242781)

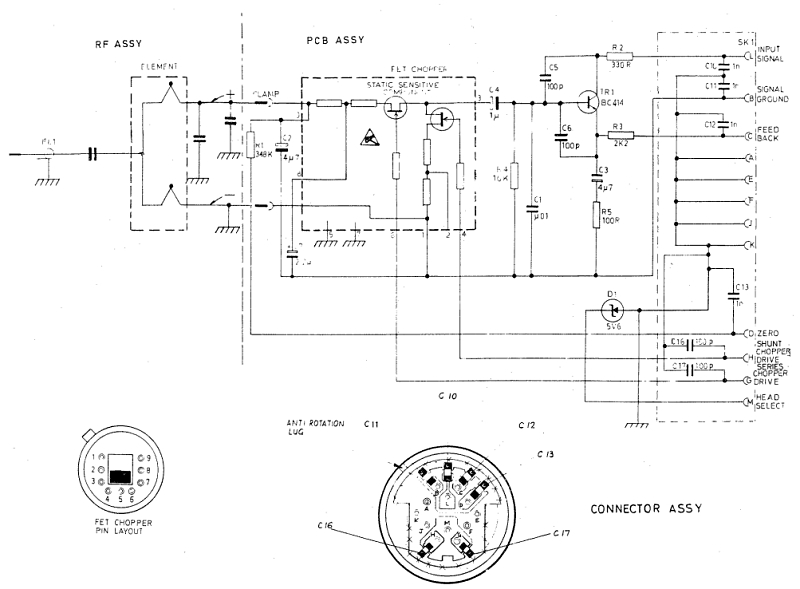

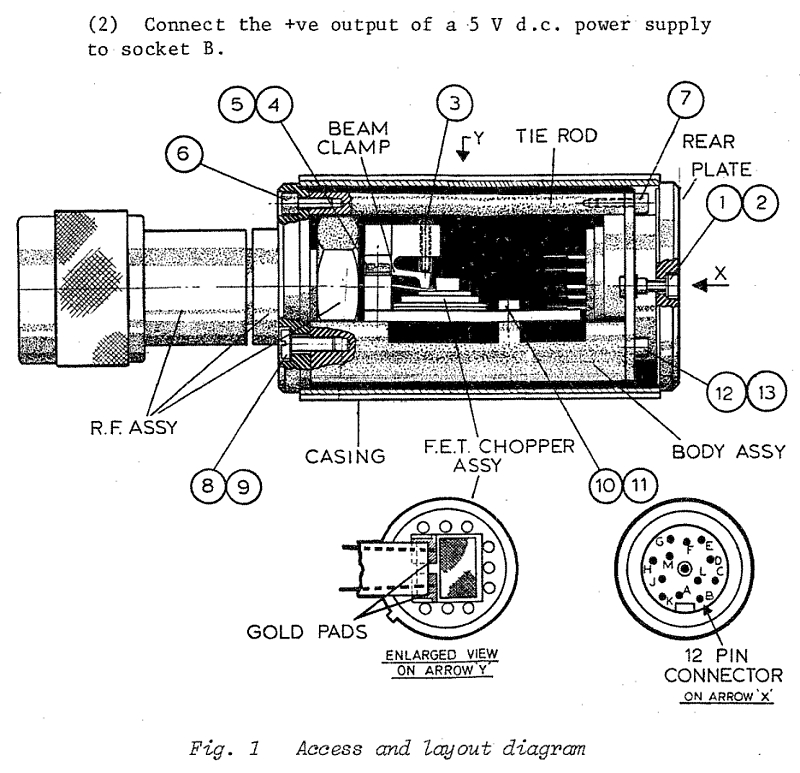

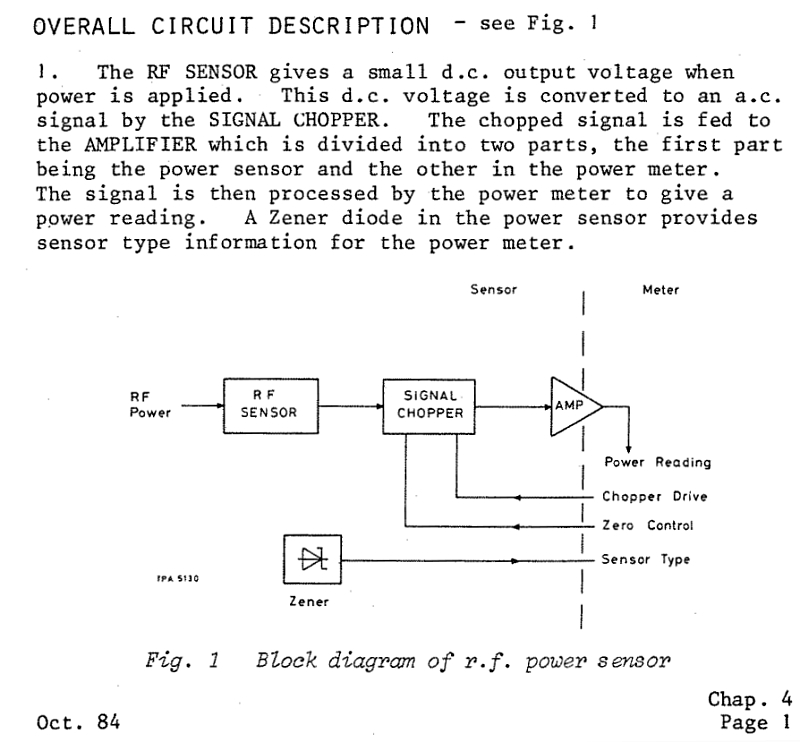

Marconi Instruments 6910 RF 파워 센서 매뉴얼

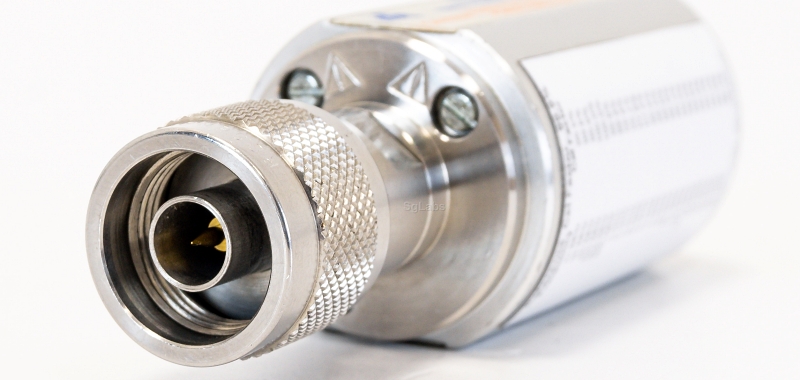

(▲ 대상 장치의 출력을 픽업하는 커넥터)

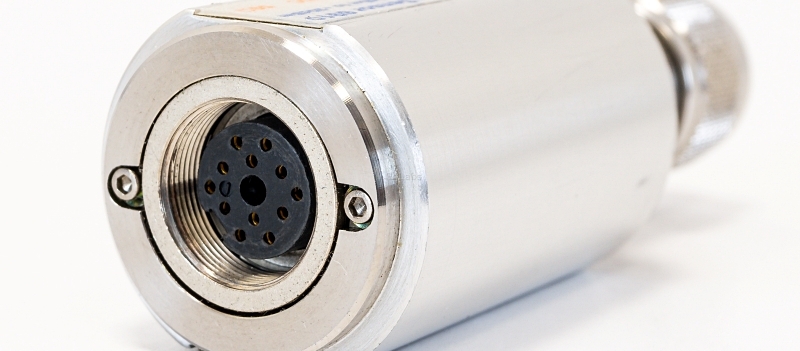

(▲ RF 파워미터 방향 커넥터. 동작 전력 공급과 픽업 신호의 전달을 위한 여러 개 작은 커넥터를 포함한다. 출처 : https://www.sglabs.it/en/product.php?s=marconi-ifr-aeroflex-6910&id=1564)

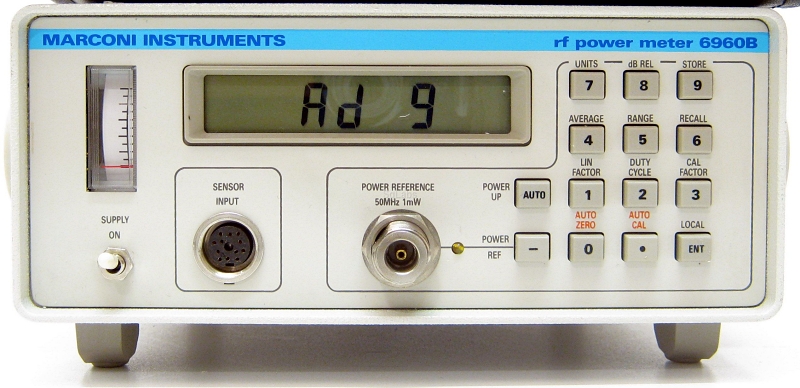

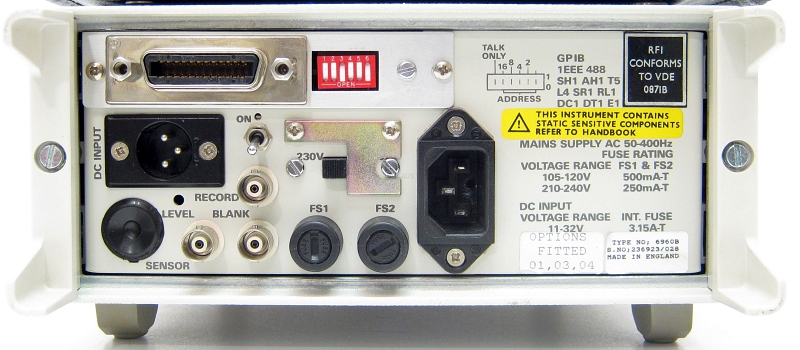

전용 RF 파워미터는, 모델 6960 그리고 기타.

(출처 : https://www.sglabs.it/en/product.php?s=marconi-6960b&id=1389)

[ 관련 글 ]
HP Model 437B RF 파워 미터와 전용 센서 프로브
DIY RF 파워 미터 만들기 (1)


범용 RF 방사 속성을 테스트할 것이 아니라면, AM/FM에 국한할 것이라면… 남들은 거들떠 보지 않을 국산품, 정진전자의 모듈레이션 미터 제품을 써도 된다.

단, 안테나 또는 동축 케이블 접속 전략이 테스트 핵심.

* 관련 글 : RF 계측기 명가 크레딕스의 빈티지 제품들, Made in Korea
