글쓴이 : SOONDORI
20년쯤 전에, 호기심에 중고품 풀 세트를 구매했었다. (요즘 기준으로는 100?) 보기와는 달리 LCD는 잘 안 보이고, 생각보다 크고 무겁고, 배터리 난망에… 그렇게 사라짐.

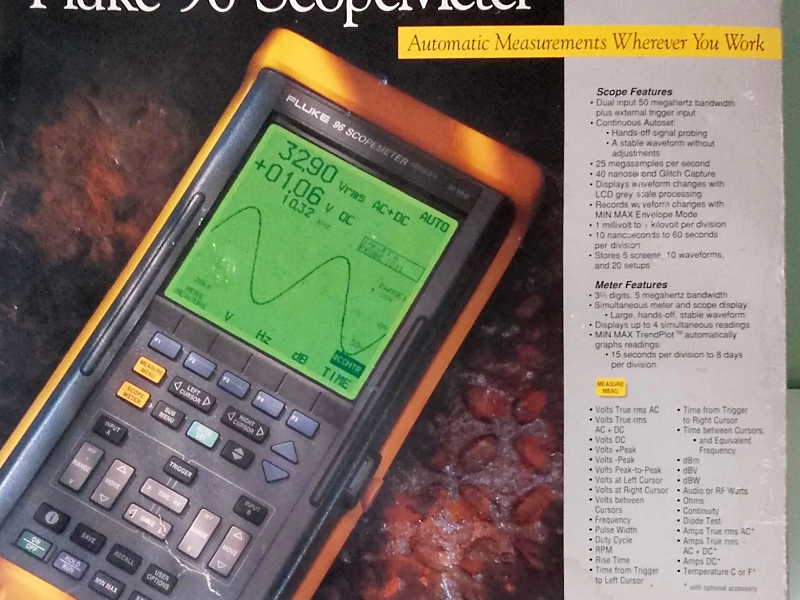

멀티미터 기능 + 50Mhz 듀얼 채널 오실로스코프 기능, 1993년.
(출처 : https://www.ebay.com/itm/296414984028)

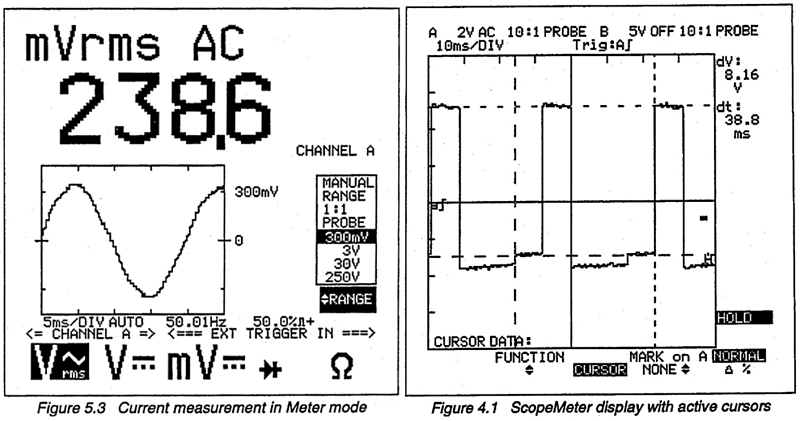

30년 전이라면… 소개 시점에는 상당히 가치있고 혁신적인 것이었겠지만, 그시절의 기술력은 역시 그 시절의 기술력. 멀티미터 모드의 지시계는 시원시원했지만, 정작 스코프 파형은 좀 거시기했다. 식별하기 어려움. 어찌해도 사용 LCD의 수준이 문제였던 것. 게다가 이렇게 저렇게 고장이 난다.
뭐… 정갈하고 단단한 디자인 때문에 늘 친근하게 다가오지만, 더 뛰어난 대안이 너무 많은 지금은 다시 쓸 일 없음.
다음은, 겹겹이 쌓인 어려움을 극복하신 루마니아 블로거의 글.
“… 이걸 왜 샀는지 모르겠네요. 아마도 가격이 너무 저렴해서 그런 걸까요? 불량품으로 팔렸거든요. 아니면 동네 Cashconverters에서 Fluke 123을 보고 Fluke 오실로스코프를 사고 싶어진 걸까요? ashconverters에서 산 건 건너뛰었어요. 플라스틱 렌즈에 흠집이 나서 좀 꺼려졌거든요. 하지만 뭔가 느낌이 들었어요. 아주 튼튼해 보였거든요. 그래서 책을 읽기 시작했어요.
Fluke 97의 경우 가장 흔한 문제는 전해 콘덴서 불량입니다. 전원 켜짐에는 영향을 미치지 않더라도 적어도 하나 이상의 콘덴서가 백라이트 밝기에 영향을 미칠 수 있습니다. ” PE #3 Fluke 97 스코프미터 분해 및 수리 ” 영상 에서는 더 자세한 내용을 확인할 수 있습니다. 고장난 IC가 키보드에 전원을 공급하지 못하는 것입니다. 키보드 회로에 전원이 공급되지 않으면 키보드가 전원 버튼을 눌렀다는 사실을 인식하지 못합니다. 이어서, 다음 문제는 배터리입니다. 대부분의 교체용 배터리는 Fluke에서 처음 설계한 것과 다른 화학 성분으로 만들어지기 때문에 이러한 애프터마켓 배터리는 장치에서 제공하는 트리클 충전과 완전히 호환되지 않을 수 있습니다.
(운이 좋지 않은?) 구매
어느 날 저녁, “더 이상 켜지지 않는다”는 Fluke 97 스코프미터를 발견했습니다. EEVBlog의 “50달러짜리 오실로스코프”보다 두 배나 비싸고, 배송비까지 포함하면 거의 세 배에 달했습니다. 그래도 중고로 팔고 있던 제대로 작동하는 제품들보다는 훨씬 저렴했습니다. 제대로 작동하는 제품을 사고 나중에 (어쩌면) 고쳐야 하는 번거로움을 감수할 의향이 없었습니다. 고장 난 제품을 사는 게 낫습니다. 적어도 가격은 더 저렴하니까요.

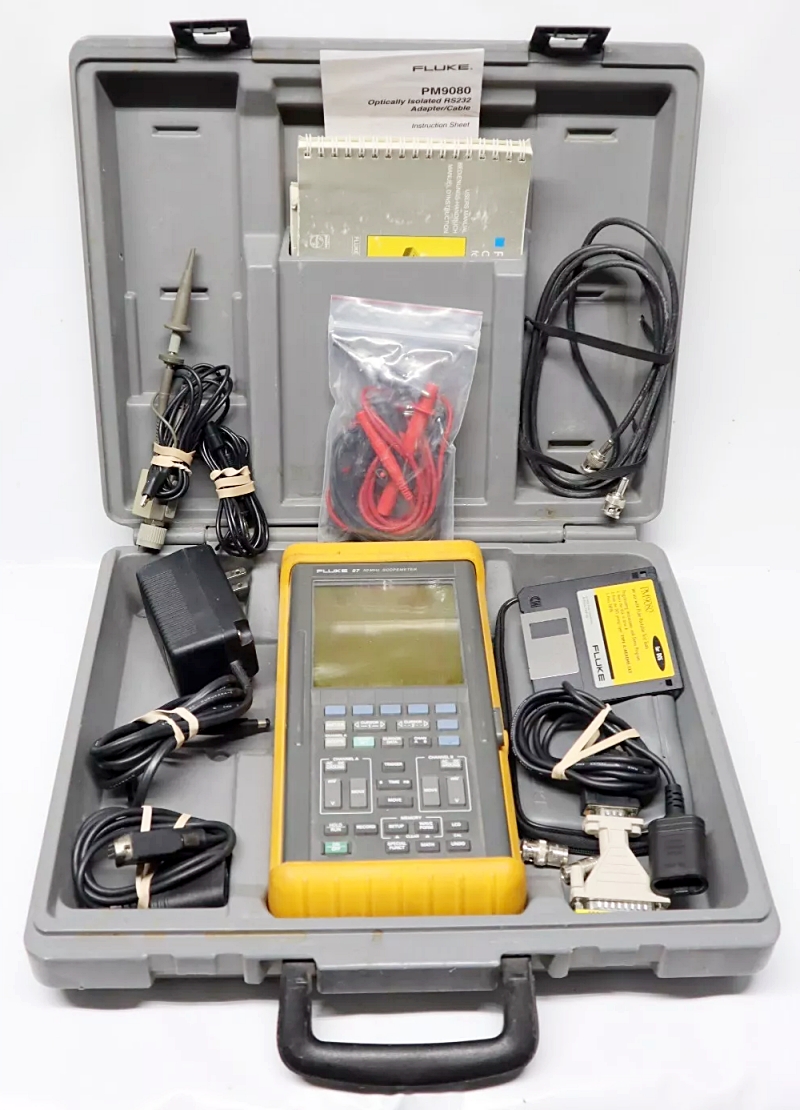

이베이 발표는 다소 밋밋했습니다. 스코프미터는 설명서와 함께 휴대용 케이스에 담겨 판매되었을 뿐, 그 외에는 아무것도 없었습니다. 충전기, 배터리, 프로브, 적외선 어댑터도 없었습니다. 뭐, 그래도 스코프를 고칠 수 없다면, 최소한 게으름뱅이 비용을 지불하지는 않겠죠.
스코프가 도착했는데 놀랍게도 상태가 아주 좋았습니다. 판매자 사진보다 훨씬 더 좋아 보였습니다. 홀스터는 손상되지 않았고 크게 더럽지도 않았습니다. 렌즈에는 흠집 하나 없었습니다. 다만 아쉬운 점이 하나 있습니다. 누군가 미터기 기록을 모두 지우려고 정말 애썼다는 겁니다. 스티커는 벗겨져 있었고, 시리얼 번호 스티커에는…”

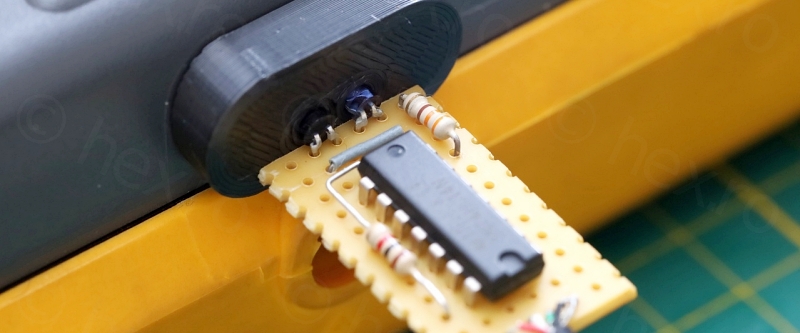

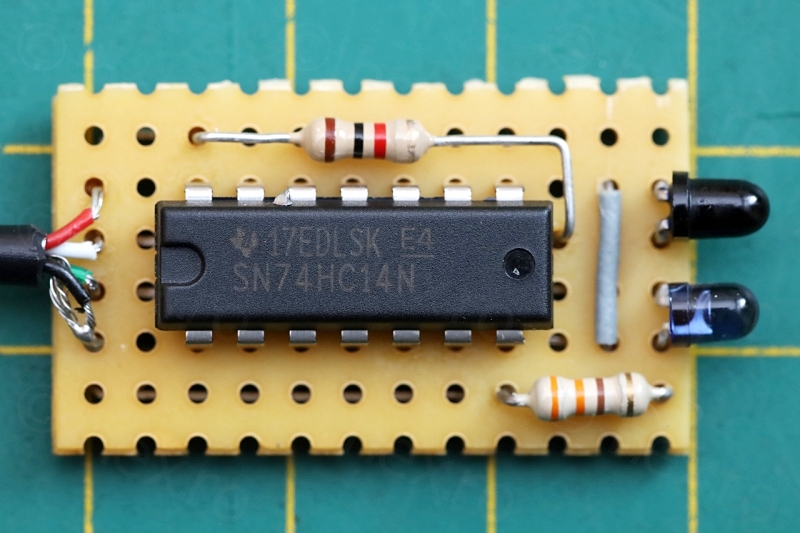

비싸고 구하기도 어려웠던 IR 통신 장치의 대체 방법론 포함.
* URL : https://hex.ro/wp/blog/fluke-97-scopemeter-repair/
