Marconi 6052/1, 회전 날개 감쇠기

글쓴이 : SOONDORI

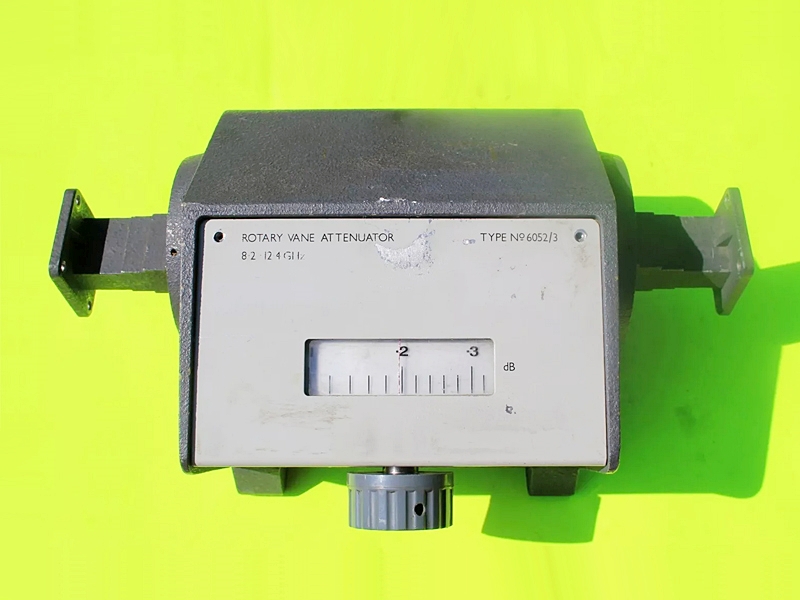

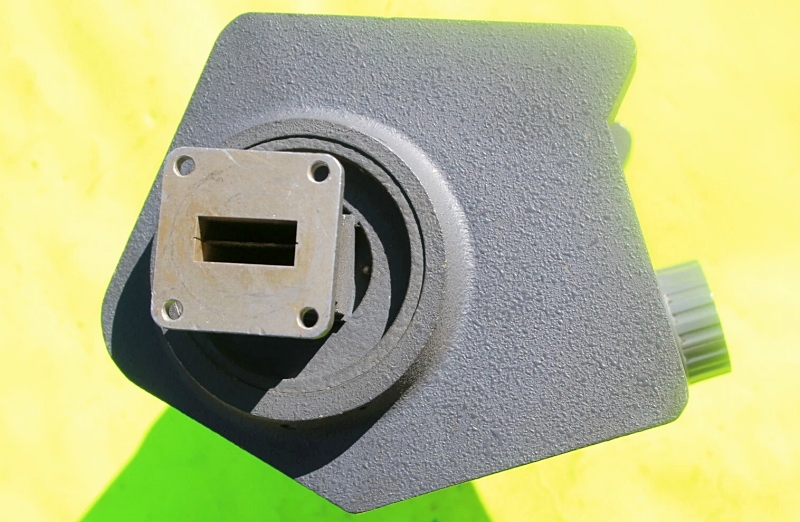

겉으로는 꽤 단순한 구조물인지라, 앞마당 잔디 살수용 가변 밸브로 쓰면 좋을 것 같기도 한… Rotary Vane Attenuator.

감쇄도 0~60dB, 10W, 8.2Ghz~12.4Ghz, VSWR 1.15:1, 위상 변화 2도, 삽입손실 0.75dB,

(출처 : https://picclick.co.uk/Marconi-Precision-Rotary-Vane-Attenuator-0-60dB-10W-Type-333289151958.html)

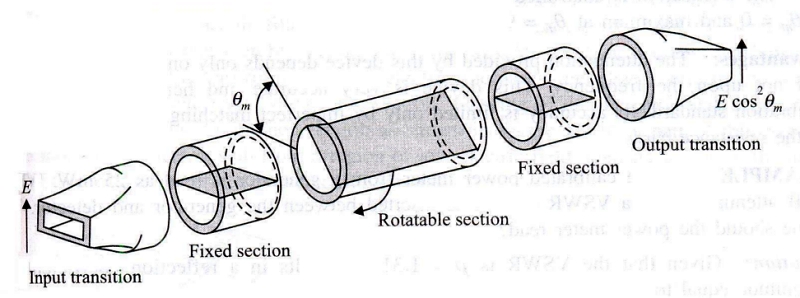

도파관(Wave Guide) 안에 회전판을 두고 그것이, 1) 수평 상태일 때의 상황(=감쇄 없음), 2) 살짝 각도가 틀어지고 적당량 전기장 흐름을 방해하는 상황, 3) 수직으로 세워진 상황(=감쇄 없음) 사이에서 가변한다.  그렇게, 직진성 높은 Ghz RF가, 마치 흐르는 수돗물과 비슷하게 행동한다는 게 흥미롭고,

(출처 : https://cmrcet.ac.in/files/ECE/ececoursefile/21.pdf)

레이다, 무선 통신, 우주 탐사 등 연구 과정에서 무엇을 발견하고, 특성을 수식으로 정립하고, 논문을 발행하고, 다수가 검증하고, 그렇게 흘러왔던 것이겠지만… 눈에 전혀 보이지 않는 논리만으로 뚝딱 무엇이든 현물을 만들어내는 인간은, 참… 대단한 종족이다.
