아주 간단한 아날로그 배압 회로

글쓴이 : SOONDORI

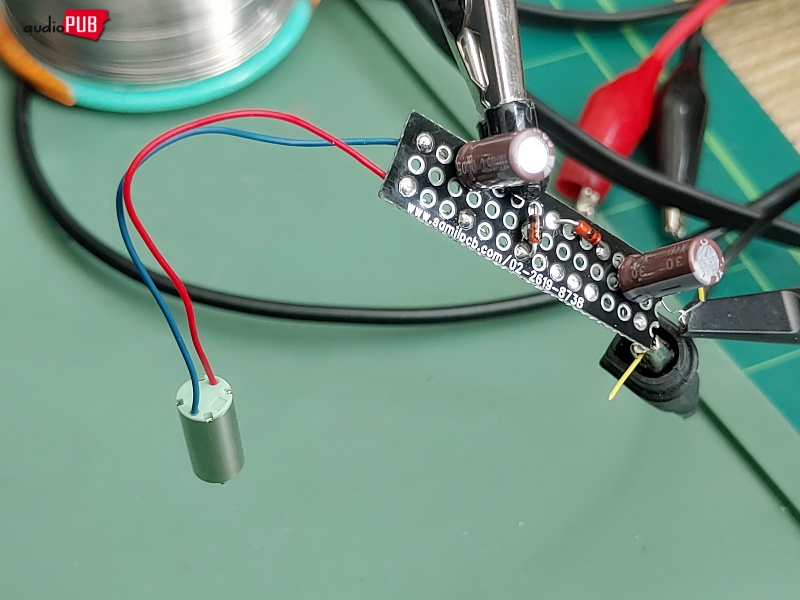

아주 작은 DC 모터를 발전기로 사용하여 LED를 점등하고 싶은데… 녀석이 너무 작고 회전축이 너무 너무 가늘어서 “마님, 장작 팰까요?”의 큰 손가락이 계속 헛도는 상황에서, 여러 번 시도한 후의 결론은,

“출력 전압이 너무 작다”

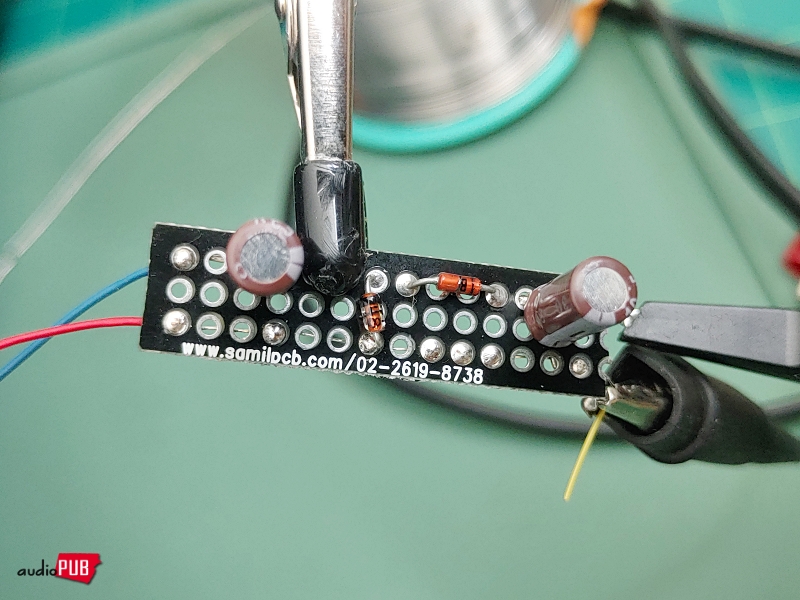

그래서, 간단한 아날로그 배압 회로를 붙여주었다. 결과는?

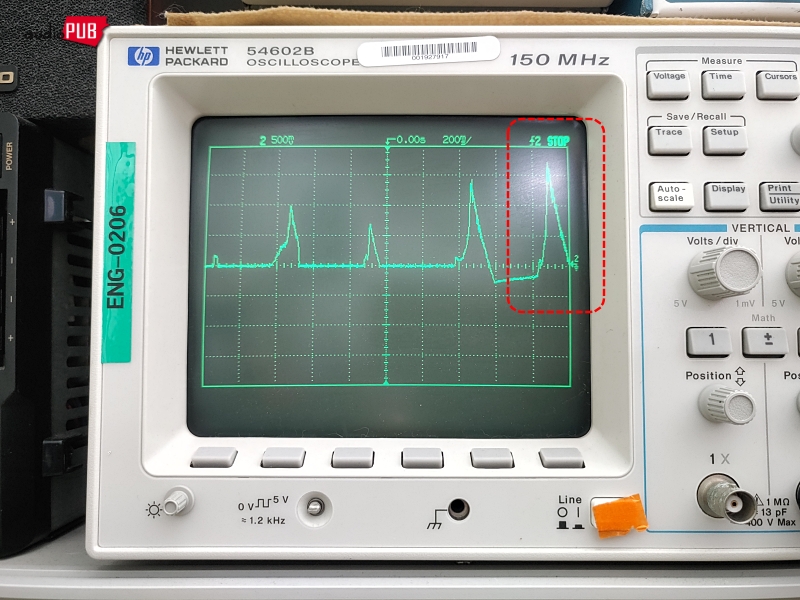

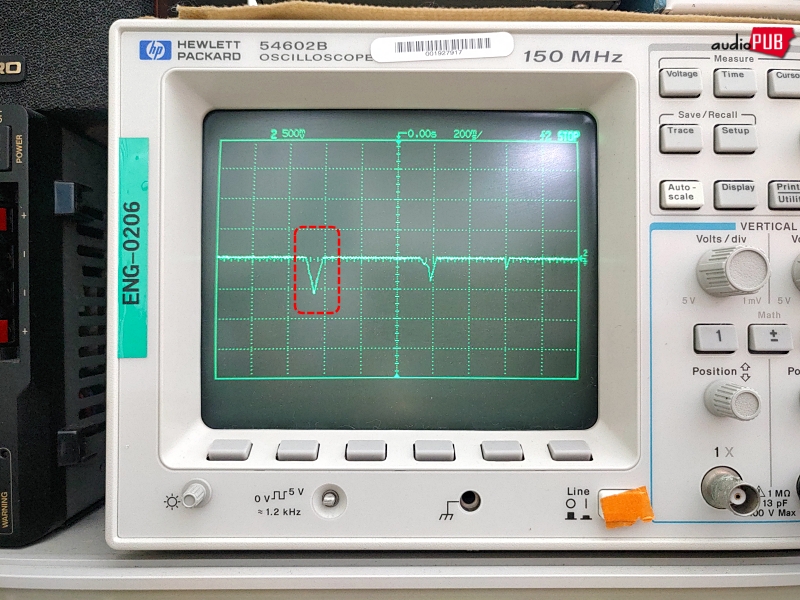

0.5V Peak가 1.7V Peak 수준으로. 조금 더? 조금만 더 열심히 돌리면, 다음 기회에는?

본래는 두 배쯤인데, 매우 들쑥날쑥한 것은… 규칙적인 AC가 아닌, 전혀 규칙적이지 않은 등락을 뻥튀기하였기에 그런 것. 뭐… 죽이 되든 밥이 되든, 발전기 Peak 출력보다 보드 Peak 출력이 더 크면 됨.

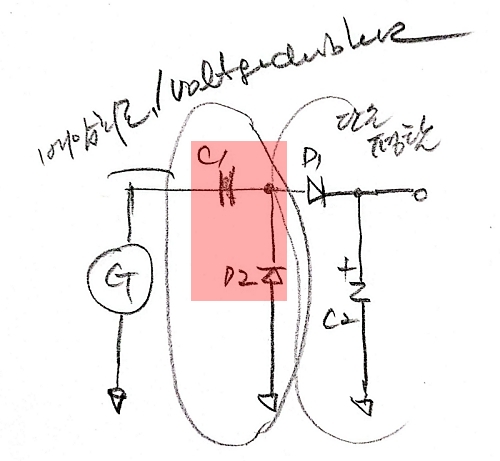

사용 회로는 다음과 같다. 기본은, 빌라드 배압 회로(Villard Doubler) + 평활회로.

(손가락으로 돌리는 참이라서) 발전기(G) 출력 단자에 Peak성 등락이 생긴다 → 양의 Peak가 생겼다고 가정할 때, C1이 그 Peak를 담으면서 전류가 흐르니까 적당히 전압이 출력된다. X_V라고 해 두고… → 음의 Peak가 생기면 D2를 통해 C1이 충전되는데, 마침 충전된 C1은 Y_V 건전지와 같다 → 그리고 뒤이은 양의 Peak X_V에 의해 X_V + Y_V가 된다 → 논리상 발전 전압 Peak의 두 배까지?

만일에,

발전기 대용 DC 모터가 100프로 균일한 RPM으로 회전하고, 그럼으로써 음 또는 양의 Z_V DC 전압이 매우 매우 매우 균일하게 출력된다면 이 회로는 무효. 작동하지 않음. C1과 D2의 기능적 협업이 불가능해서 그렇다.
