글쓴이 : SOONDORI

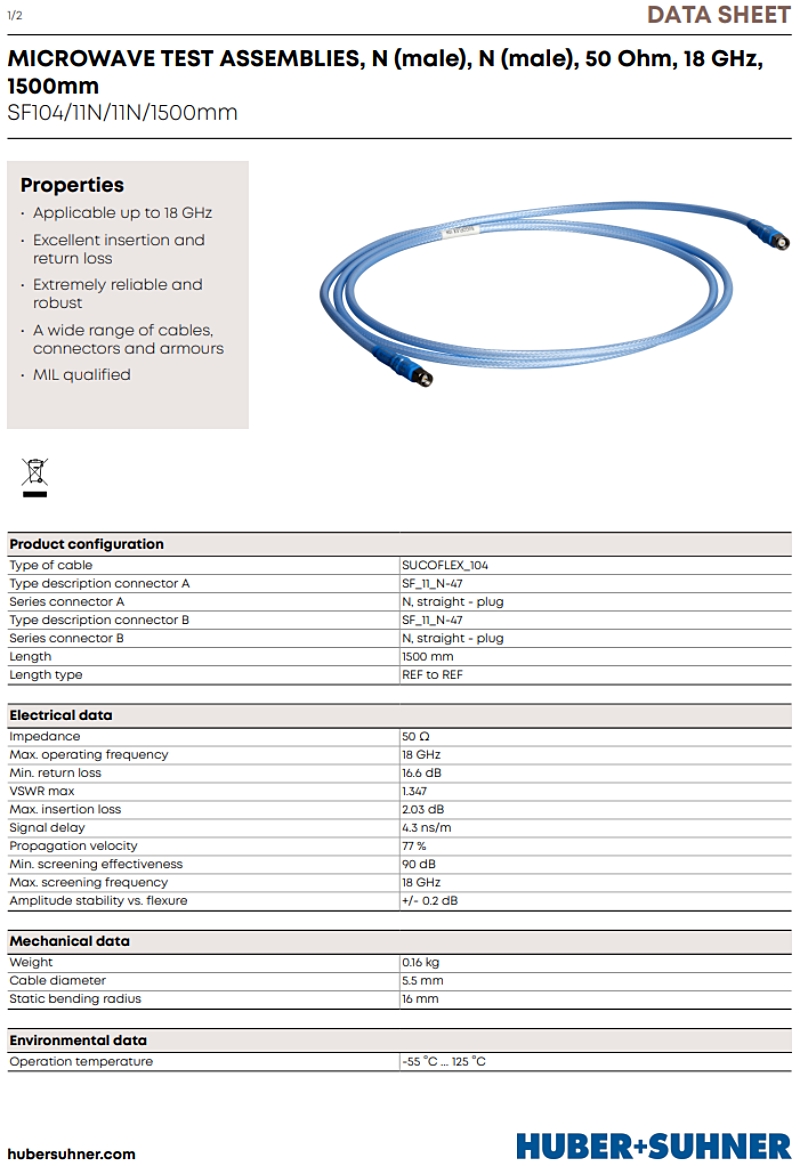

아래 1.5m 길이의 스위스 휴버+슈너社 제품은, 디지키에서 44만 원이다. 더 좋은 게 있고, 더 높은 주파수를 다루는 게 있고, 그래서 더 비싼 게 있고.

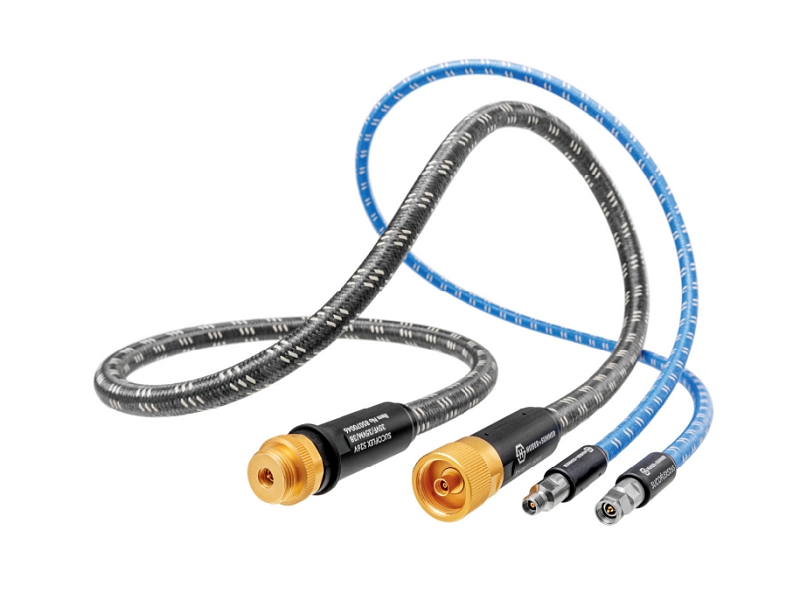

Guber Suhner 팸플릿-Microwave cable assemblies-2019년판
“이게… 중국제인가?” 저잣거리의 싸구려는 눈으로 봐도 싸구려이니 그렇고, 조금 다른 느낌의 반짝반짝 샤이니한 동축 케이블조차 그렇게까지 비싸지는 않음.
그렇다면, 수십만 원, 수백만 원 호가의 배경은?

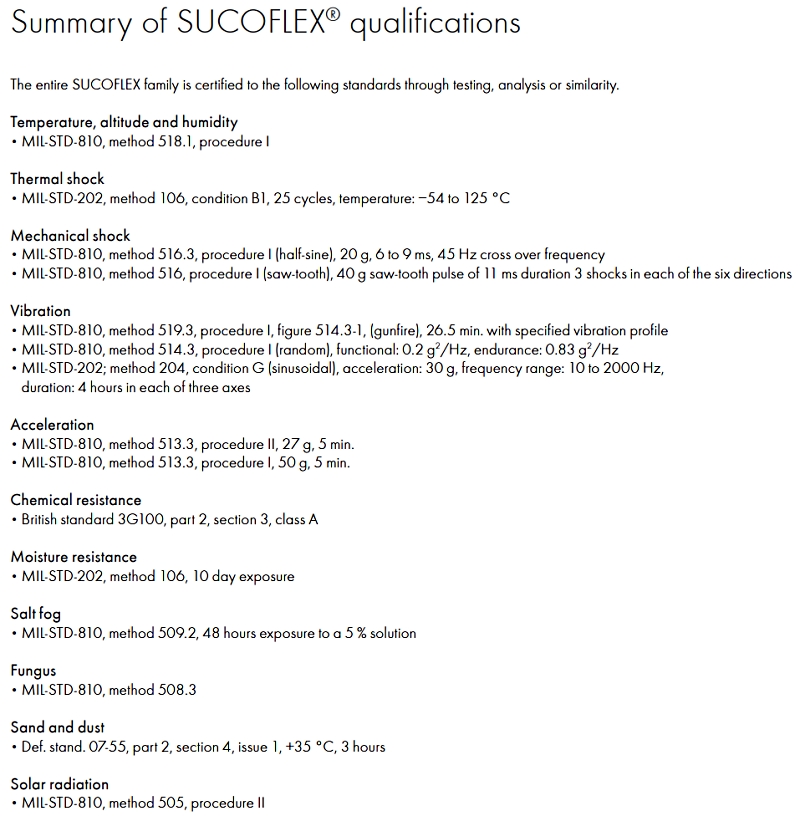

1) 전문 연구실용, 항공용, 군사용, 우주 탐사용, 기타에 대한 주문 제작 사업 영위 중.
“… 유연한 SUCOFLEX® 시리즈 마이크로파 케이블 어셈블리는 정적 및 동적 애플리케이션에 탁월한 전기적 및 기계적 성능을 제공합니다. 이 시리즈는 엄격한 전기적 요구 사항, 특히 전기적 안정성과 낮은 손실이 중요한 최대 50GHz까지 최적의 성능을 제공하도록 설계된 고급 제품입니다. 시험 및 측정 애플리케이션과 방위 시스템에 이상적입니다. 또한, 매우 가혹한 작동 조건에 노출되는 우주 비행 시스템(예: 위성) 및 항공우주 시스템(항공기, 헬리콥터, 미사일)의 엄격한 요구 사항을 충족하도록 경량 고급 버전도 제공됩니다. SUCOFLEX는 어셈블리 형태로만 제공됩니다…”
그 진흙탕 세상의 어떤 측면도 있겠지만, 기본적으로 제작품에 대한 자신감이 있는 것.

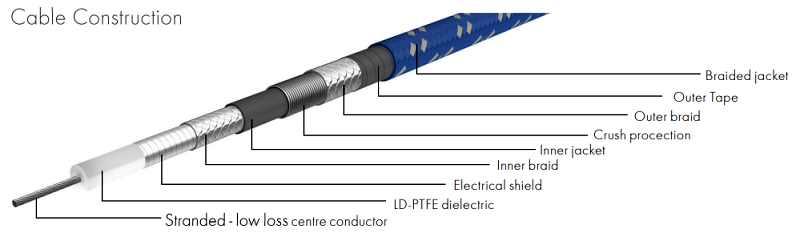

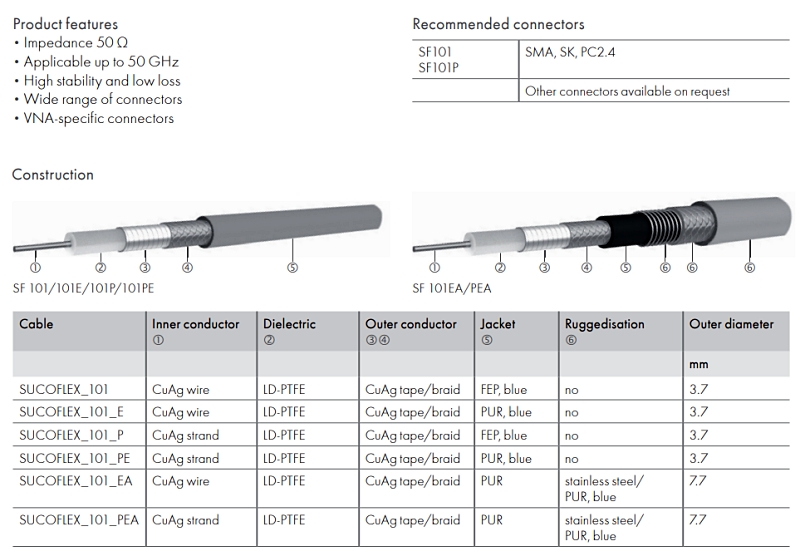

2) 선재 등급과 가공 구조가 다르다.

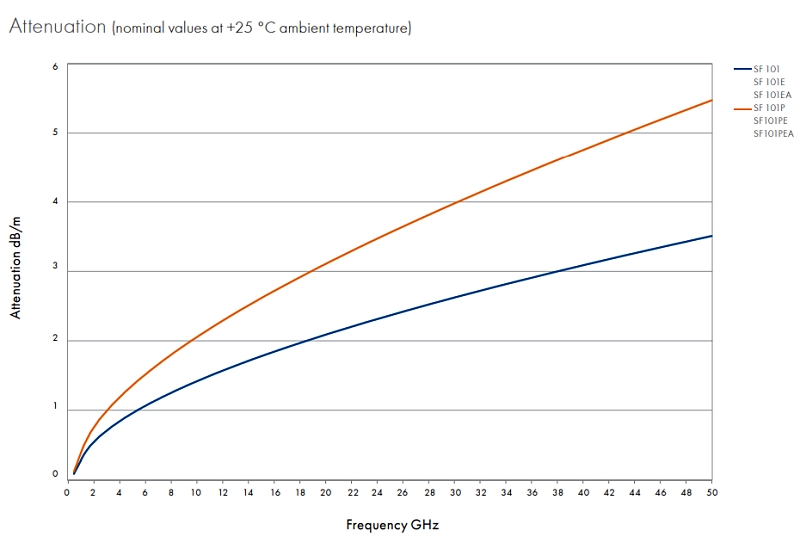

그래서 뭐가 쭉~쭉~ 잘 흐르고… 예를 들어, 아무렇게나 걸린 어떤 제품은, 50Gz의 감쇠도가 m당 3.5dB 정도.
3) 광대역 임피던스 균등성에 대한 고려

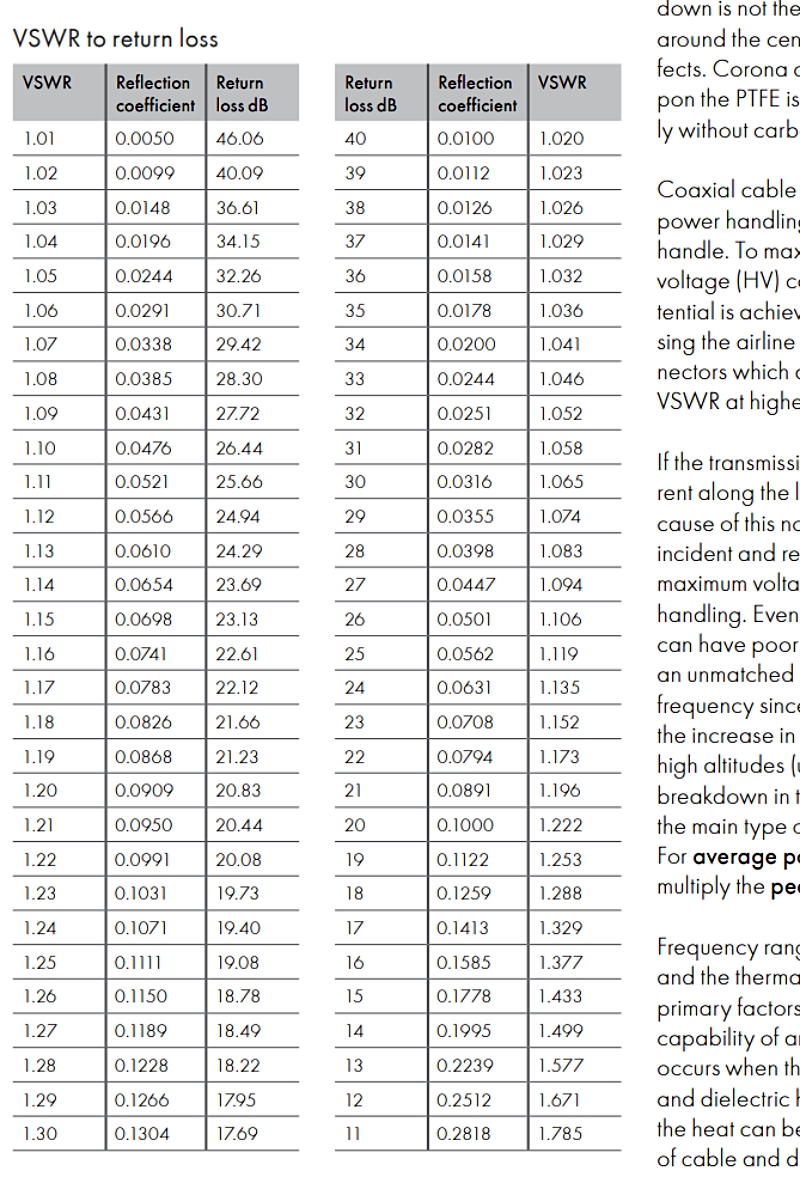

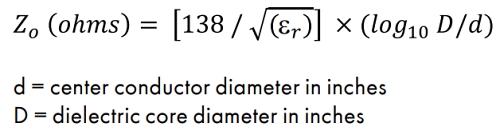

“… 동축 케이블과 관련하여 “임피던스”가 언급될 때는 일반적으로 “특성 임피던스”가 함축적으로 사용됩니다. 특성 임피던스(Z0)는 진행파의 전압과 전류의 비율입니다. 저손실 동축 케이블에서 임피던스는 내경과 외경 비율의 대수에 직접 비례하고, 코어 재료의 유전율 제곱근에 반비례합니다. 저손실 동축 케이블에서 임피던스는 항상 양의 실수입니다. 최대 전력 전달은 송신기, RF 회선, 수신기(또는 안테나)의 특성 임피던스가 서로 같거나 복소 공액일 때만 발생합니다. 정확히 일치하면 손실은 전송선의 감쇠로 인해 발생합니다. 불일치가 있으면 반사 손실이 발생합니다…”
4) 전파 속도에 대한 고려
“… 전파 속도는 빛의 속도에 대한 신호 전송 속도입니다. 유전율의 제곱근에 반비례하므로, 유전율이 낮을수록 속도가 증가합니다. 전파 속도는 진공에서 빛의 속도에 대한 백분율로 표현되며, 다음 공식으로 계산할 수 있습니다…”
5) 지연 시간에 대한 고려
“… 지연 시간은 신호가 동축 회선에 입력되어 다른 쪽 끝에서 나올 때까지의 시간으로 정의됩니다. 지연 시간은 본질적으로 주파수와 무관하며 유전율과 전송선의 물리적 길이에 따라 결정됩니다. 지연 시간은 일반적으로 피트당 나노초(10-9초)로 표시됩니다…”
6) 정전용량에 대한 고려
“… 정전용량은 서로 다른 전위를 가진 두 도체 사이의 유전체에 전기 에너지를 저장할 수 있게 하는 특성입니다. 임피던스와 유사하게 정전용량은 내부 및 외부 도체의 치수비와 유전율에 따라 달라지지만, 역수입니다. 예를 들어, 유전율이 같은 케이블에서 정전용량이 감소하면 임피던스는 증가합니다. 케이블의 정전용량은 피트당 피코패럿(10-12 패럿)으로 표현되며, 다음 공식으로 계산할 수 있습니다…”
7) 위상 변화에 대한 고려

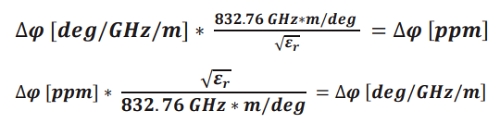

“… 위상 안정성 대 온도는 케이블이 다양한 온도에 노출되었을 때 신호 속도 변화를 측정하는 지표입니다. 값은 백만 분의 일(ppm) 또는 기가헤르츠 및 미터당 도(deg/(GHz*m))로 표시됩니다. 일반적으로 특정 온도 범위에서 최대값과 최소값의 차이를 나타냅니다. 다음 공식을 사용하여 서로 변환할 수 있습니다…”

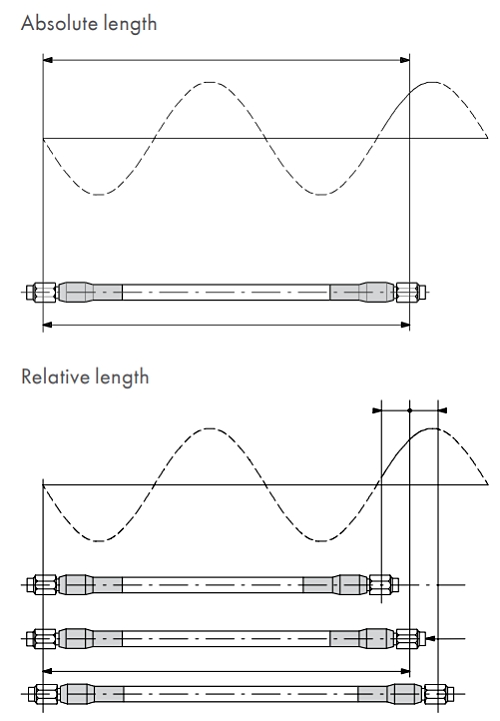

8) 주파수-위상 대 케이블 길이에 대한 고려
“… “위상 정합”이라는 용어는 기준 케이블 또는 주어진 전기 길이와 비교한 어셈블리의 상대적인 전기 길이를 의미합니다…”

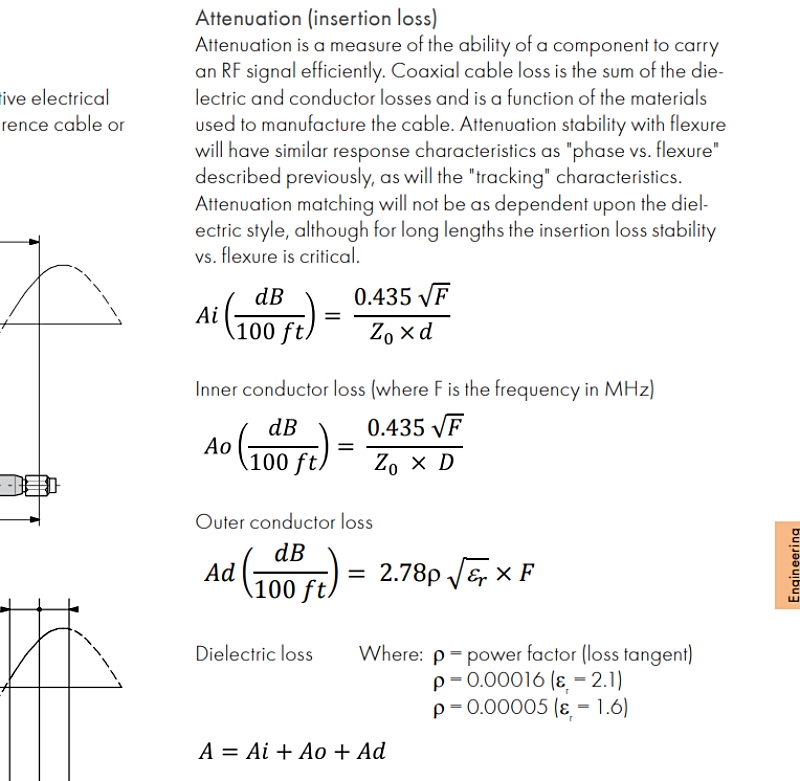

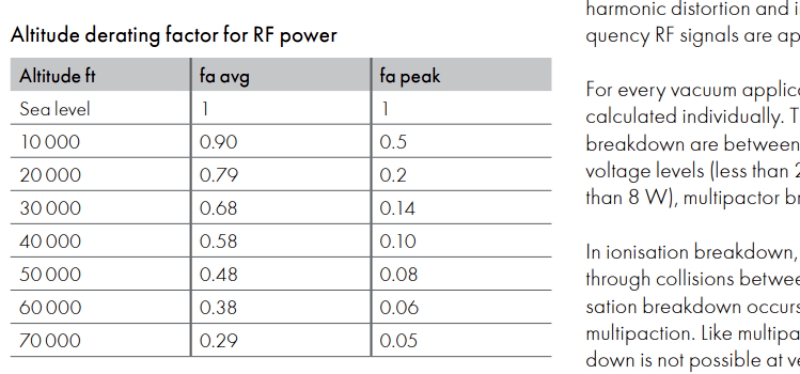

9) 기타… 주파수-온도-유전율, 감쇠의 안정성, 신호 강도와 커넥터의 상관관계 등 잡다한 것 고려. (물론, 그들의 말에 따르면)
그들 브로셔에 담긴 속성 변수는 이런 정도.
최대한 많이 나열한 변수는 그 케이블이 고가이어야만 하는 타당성의 근거가 된다. 어찌 보면, 상업적/기술적 전술과 다름없음.
아? 그리고… 휴버+슈너의 WEB 콘텐츠에서 Korea가 반복 언급되는 것을 보면, KF-21, 기타 K-방산 제품에 1.5m 케이블 한 쪼가리라도 들어갔다 또는 들어간다 또는 들어갈 것이라는데 한 표.
