OMRON EE-SY110 반사광 센서의 구동

글쓴이 : SOONDORI

“세상에 필요 없는 물건이 없는 것처럼, 이 세상에 필요 없는 콘텐츠는 없다!” 그런 마인드로… 또는 어떤 학생이 쪼가리 정보라도 찾고 있을지 모른다는 상상에, 몇 줄 기록해 두기.

* 관련 글 : 주변 광 제거용 필터가 있고 없고의 차이 (2)

오므론 데이터시트에 따르면, 이 센서의 최적 포커싱 거리 즉, 반사체 위치 최적점은 앞쪽 5mm.

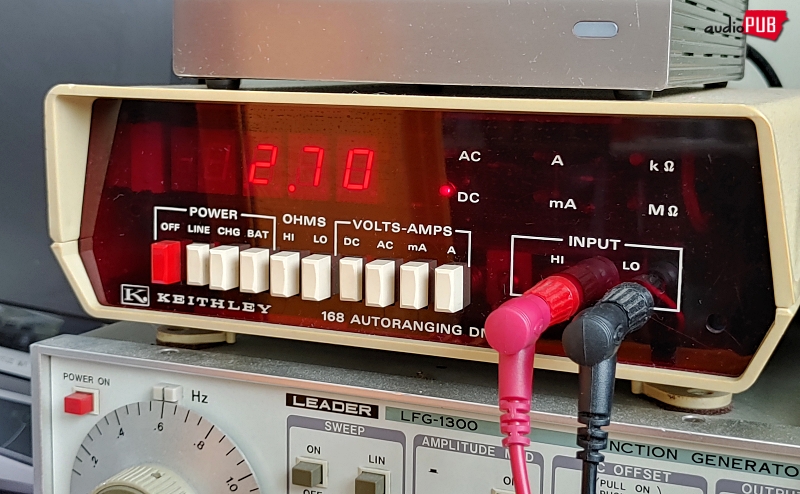

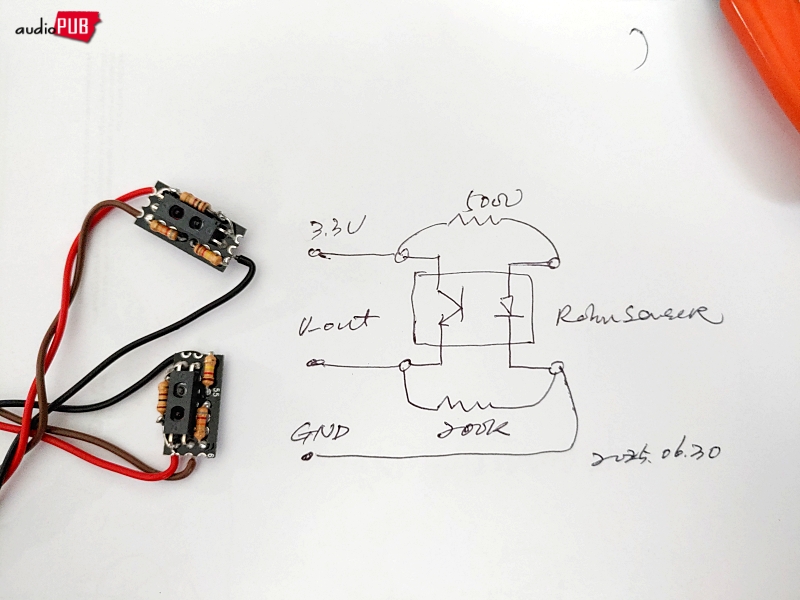

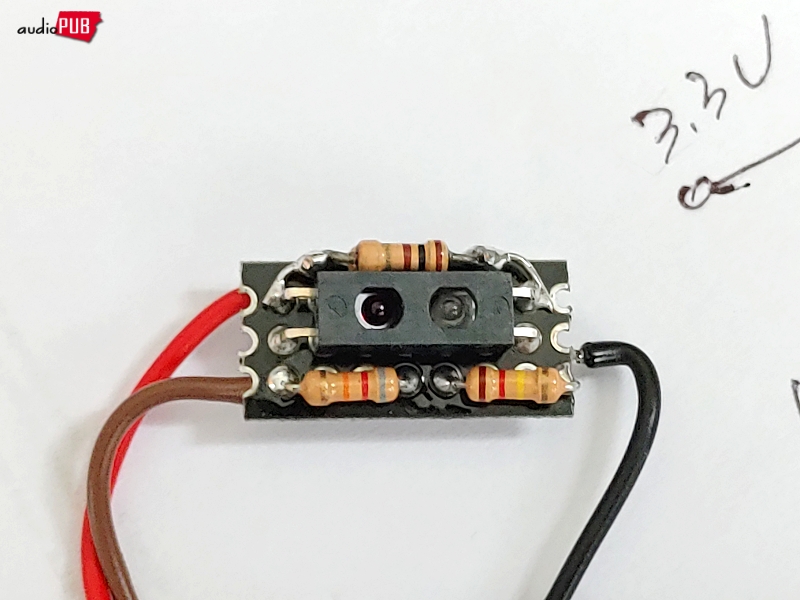

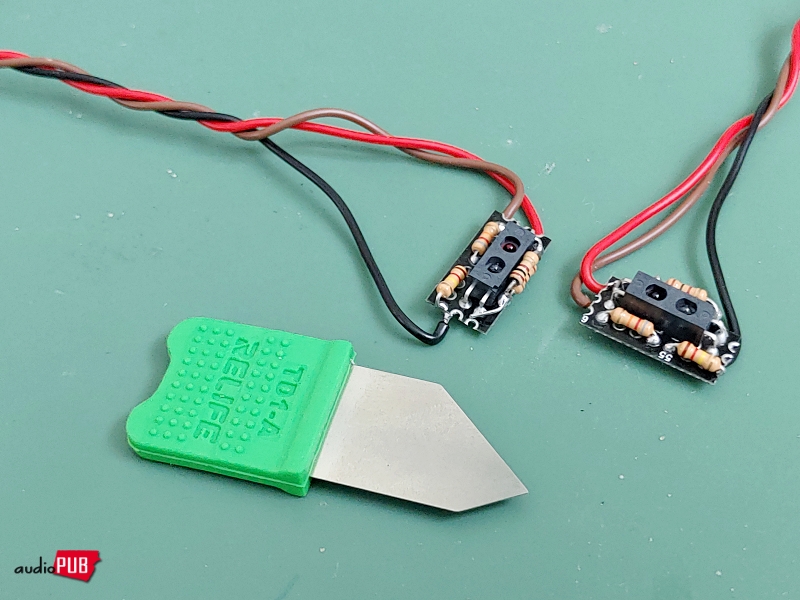

뚝딱 만든 테스트 품에 있어서… 그 위치에 반사체가 있고 없고에 따라서, 3.3V 기준 0.1V@Open ~ 2.7V@(5mm 앞 반사체 위치) 범위에서 등락. 피사체가 멀어져도 V_out은 작아지고, 근접해도 작아지고… 최대치는 무조건 5mm 위치에서 나온다. (데이터시트의 등고선 그래프 참고)

이유는 LED와 포토트랜지스터 모두에 볼록 렌즈가 붙어 있고 모든 게 의도된 각도와 거리를 갖고 배치되었기 때문에.

이런 센서 반응의 아우트 라인은 데이터시트에 기록되어 있지 않음. 그러니까, 가볍게라도 미리 테스트해야 한다.

끝.
