버리기에는 아까운 KT-917 튜너 서비스 매뉴얼의 설명 문구
DDL, Distortion Detected Loop | 시중의 FM 튜너에 제공되는 주파수 잠금 및 유지 메커니즘은 크게 두 가지 유형으로 나뉩니다.
하나는 합성기처럼 프론트엔드의 국부 발진 주파수를 100kHz, 50kHz 또는 25kHz 간격으로 고정하고 입력 신호 주파수와 혼합하여 지정된 중간 주파수를 얻는 것입니다. 다른 하나는 중간 주파수가 검출기의 S-커브의 영점과 일치하도록 국부 발진 주파수를 제어하는 것입니다.
전자는 국부 발진에 수정 발진기를 사용하여 IC 발진기에 비해 매우 안정적이고 정확한 IF 신호를 제공하지만, 중간 주파수가 최소 왜곡을 제공하는 주파수와 반드시 일치하지는 않습니다. 후자의 경우, S-커브의 영점에 유지된 중간 주파수가 최소 왜곡을 제공하는 주파수와 반드시 일치하지는 않습니다. 이는 두 경우 모두 검출 대상이 왜곡 자체가 아니라 주파수이기 때문입니다.
KT-917에 처음 채택된 DDL 시스템은 왜곡을 직접 감지하고, 감지된 왜곡 레벨이 최소화되도록 중간 주파수를 제어합니다.
FM 튜너에서 발생하는 왜곡은 두 가지 유형으로 나뉩니다. 하나는 감지 후 AF 회로에 존재하는 비선형성으로 인해 발생하고, 다른 하나는 FM 신호가 특정 시스템을 통과할 때 발생하는 외란으로 인해 발생합니다.
후자는 튜너 고유의 것으로 증폭기에는 존재하지 않으며, 주로 IF 단의 IF 필터에서 발생하며 IF 감도가 높아질수록 커집니다. FM 튜너의 왜곡 특성은 대부분 IF 필터에서 발생하는 왜곡에 따라 달라진다고 해도 과언이 아닙니다. IF 필터에서 발생하는 왜곡은 필터의 진폭 및 위상 응답에 따라 90도의 위상차를 갖습니다. 또한 진폭 및 위상 응답과 관계없이 2차, 3차 및 고조파 왜곡을 유발하는 요인도 있습니다. 중간 주파수가 아닌 곳에서는 이러한 모든 왜곡이 동시에 0이 되지만, 그중 가장 주요한 요인을 거의 0으로 줄일 수 있습니다
튜너의 디튜닝 응답을 살펴보면, L 또는 R 채널만 변조할 때 디튜닝 주파수에 따른 왜곡 변화가 가장 현저하다는 것이 알려져 있습니다. 따라서 L 또는 R 변조 모드에서 디튜닝 응답에 따른 IF 필터의 왜곡률이 0이 되는 중간 주파수를 선택하면 왜곡이 최소화됩니다.
L 또는 R 변조 모드에서 디튜닝 응답에 따른 왜곡은 IF 필터의 진폭 특성에 기인하며 대부분 2차 고조파로 구성됩니다. 따라서 진폭 특성에 따른 왜곡률은 선형 위상 응답, 즉 평탄한 GDT(*) 응답을 갖는 SAE 필터 또는 이와 동등한 세라믹 필터를 사용하여 검출할 수 있습니다. 이러한 필터는 위상 특성에 따른 위상 왜곡이 거의 발생하지 않기 때문입니다.
* 군지연(群延遲), Groupe Delay. 예를 들어, 신호가 어떤 회로를 통과할 때, (FFT 모드의 모든 스펙트럼이) 우르르~ 균일한 강도로 지나가고 모두 0.1us 시간만 소요되었다면 같은 군지연을 갖고 있다고 한다. 군지연이 다르다 함은 위상이 다른 것. 1Khz와 100Khz 싸인파 중 하나가 늦게 출발하는 장면의 상상.
KT-917에서 최소 왜곡을 제공하는 중간 주파수는 다음과 같이 구합니다. 수신 신호가 IF 신호로 변환될 때, 수신 신호는 더 높은 주파수 신호로 변조됩니다. 변조된 신호가 IF 필터를 통과할 때 발생하는 2차 고조파 왜곡은 FM 검출 후 검출됩니다. 검출된 왜곡 신호는 직류 전압으로 변환되어 국부 발진기에 인가되고 국부 발진 주파수를 제어합니다. 마지막으로 중간 주파수를 제어하여 검출된 직류 전압이 0V를 유지하도록 합니다. 이렇게 하여 최소 왜곡을 제공하는 중간 주파수를 얻습니다.

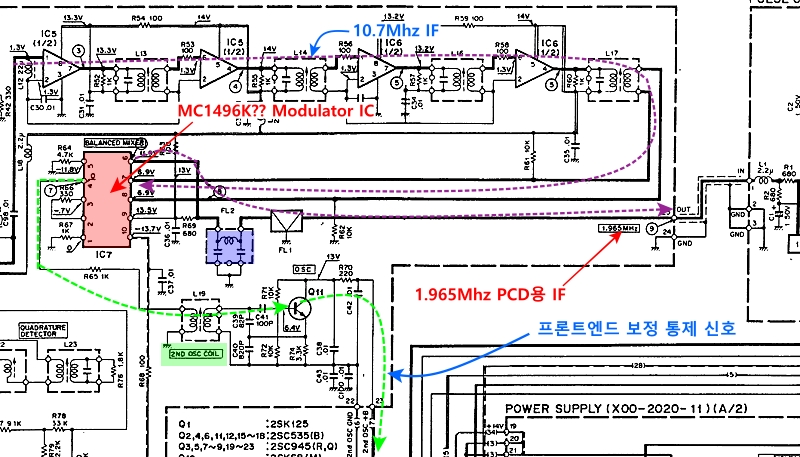

(▲ IC 검출 → 2nd OSC 신호 생성 → 프론트엔드. 인터넷 데이터시트와 핀 배열이 완전히 다른, 그래서 좀 이상한… 아무튼, 그들말로는 MC1496K라고 하는 IC가 핵심이다. “… Balanced Modulators/Demodulators. These devices were designed for use where the output voltage is a product of an input voltage (signal) and a switching function (carrier). Typical applications include suppressed carrier and amplitude modulation, synchronous detection, FM detection, phase detection, and chopper applications…”)
이상에서,
1) Kenwood는 FFT적 발상을 IF~검파부 S-커브 관리에 도입하였다.
2) 어떤 고수준 연산을 하자는 게 아니고, ‘IF 위상 왜곡 감지’ 회로를 꾸며 놓고 뭔가 틀어지면 OSC 제어 시스템이 자세를 다시 잡기.
개념적 상상은, 페르시아 출입문. 정중앙으로 지나갈 것이냐 아니면 오른쪽 또는 왼쪽에 치우쳐 지나갈 것이냐의 고민인 것이고… 위대한 페르시아 제국, 이란의 발킬 바자르 시장 쪽에 그런 DDL 형상의 문이 있다더라.
