FM 송신에 관련된 아날로그 사칙연산

글쓴이 : SOONDORI

다음은, 상당히 직관적이고… 아주 훌륭하게 정리된 DIY FM 스테레오 변조 회로. 이것의 출력을 적당한 RF 송신기에 건네면, 어마무~시한 KBS 방송국 시스템이 된다.

* URL : https://www.solorb.com/elect/fmst/

구성 영역별로 분리해 보면,

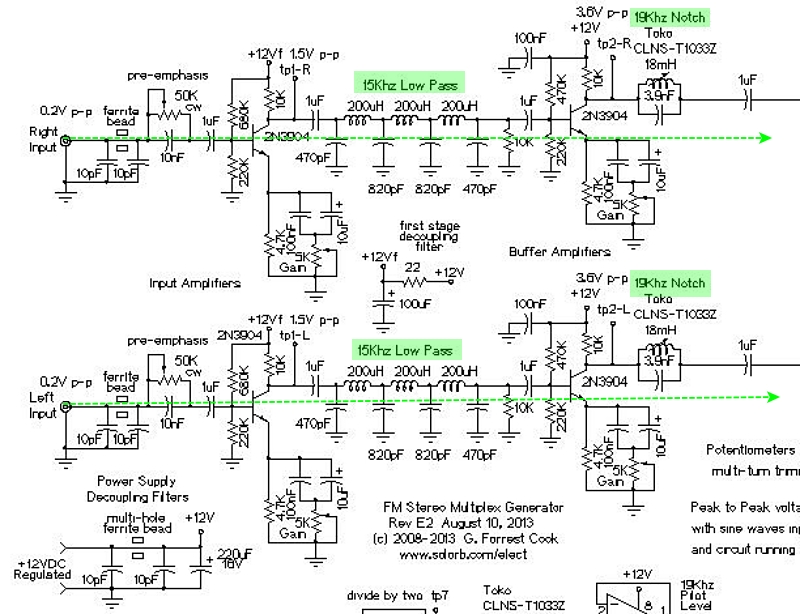

■ L/R 채널 선처리

FM 규격에 따라서 15Khz까지만 취급할 수 있도록 조치. 특히, 파일럿톤과 중복될 수 있는 19Khz는 아주 심하게 삭제.

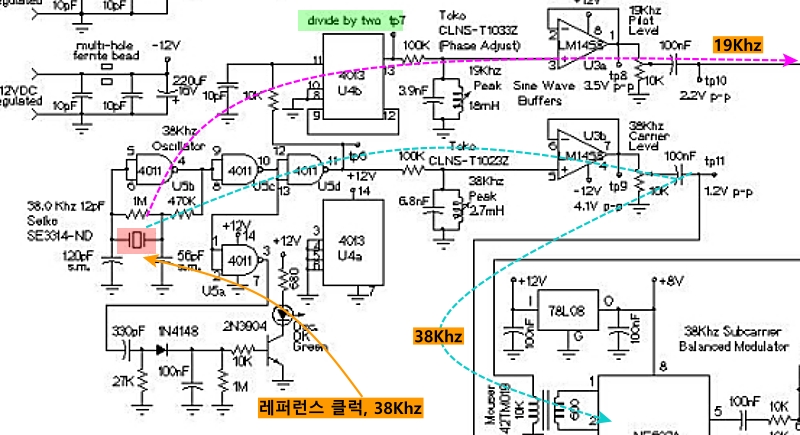

■ 38Khz 기본 클럭 생성

그것을 절반으로 나누면 19Khz가 된다. 절반? 그러면, <나누기 연산>. 두 가지 경로로 두 가지 종류의 신호를 전달한다. 하나는 19Khz, 다른 하나는 38Khz.

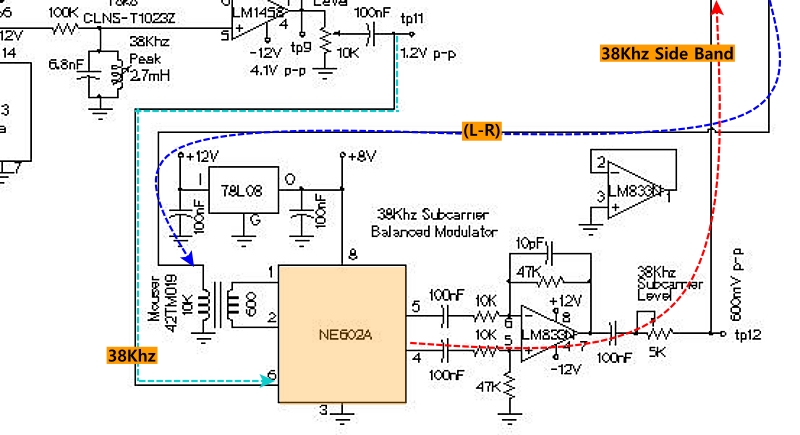

■ 38Khz Side Band 생성

38Khz와 따로 처리된 (L-R) 신호를 가지고… <곱하기 연산>. 그것을 위해, 일반 MPX IC 안에도 들어가 있는 길버트-셀 연산기를 역으로 사용. 그것은 본래부터 가역적인 방법론이었다.

* 관련 글 : Gilbert Cell 곱셈과 MPX IC 채널 분리

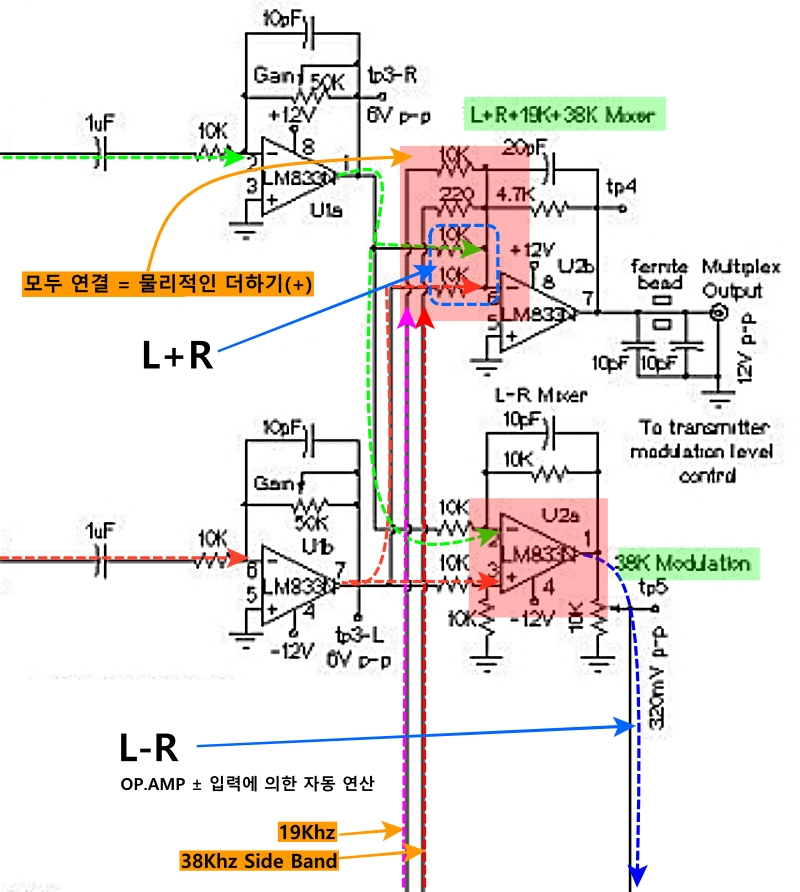

■ 잡탕밥 만들기

예를 들어, 두 개 이상의 신호를 한 개 전선을 통해서 흘려보내면 짬뽕 혼합 신호가 된다. 그것은 <더하기 연산>. OP.AMP 인버터/논인버터 핀에 두 개 신호를 주입하면 <마이너스 연산>에 해당하는 출력 전압을 얻을 수 있음. 심볼에 마이너스가 있는 이유 그대로. 줄임말 OP.AMP가 본래 그런 것 하라고 만든 IC이고… 그래서 연산(=Operation) 앰프라고 부르는 것이고.

글쓴 분의 말씀대로 정교하게 움직일 수 있는 회로이고, Multiplex Out에 리미터 회로를 달고 트랜지스터 한 개짜리 RF 발진기라도 연결하면… 아주 훌륭한 내방 송신기가 됨.

전체 처리 플로우는 완벽하게 다음 블록도와 같다.

* 관련 글 : Kenwood L-01T 튜너의 19Khz와 38Khz 취급 방법

그렇고…

1) 아날로그 사칙 연산 4개가 다 나왔다.
2) 그런 연산에 의해 만들어진 Multiplex Out 짬뽕 파형을 오실로스코프 FFT 모드 또는 스펙트럼 애널라이저로 보면, 다음과 같은 모습이 될 것이다. ~53Khz 이상은 다른 국면의  것이므로 일단, 무시.

약속대로!

93.1Mhz라는 기준 주파수를 설정하고 93.1Mhz+100Khz와 93.1Mhz-100Khz는 알아서 쓰라고 하였으니… 그 범위 안에 여러 개의 ‘틀에 잡힌 정보’를 담으면, 그것을 ‘주파수 분힐 방식’ 전송이라고 한다.

특이점은, 매우 규칙적인 펄스로 (L-R)을 담는다는 것. 수신측에서 매우 규칙적인 펄스를 쓰면 즉, 방송국과 타이밍을 완벽하게 동기화하면, (L-R)을 다시 꺼낼 수 있고… 그렇게 Time Sync. 중심으로 복조하는 것을 ‘시분할 방식 땡땡 처리’라고 하면 된다. 그것이 스위칭 MPX. (표제부 사진 출처 : https://www.bps.org.uk/research-digest/teaching-children-ancient-mental-abacus-technique-boosted-their-maths-abilities)
