다음은 미국 AUDIO 매거진 1980년 1월호에서 발췌한 내용. 이 S-32CP는 인켈 TK-600 튜너와 같다. 그래서 등록해 놓는 것.
* 관련 글 : 인켈 TK-600 아날로그 튜너 (1), 내정된 문화유산?

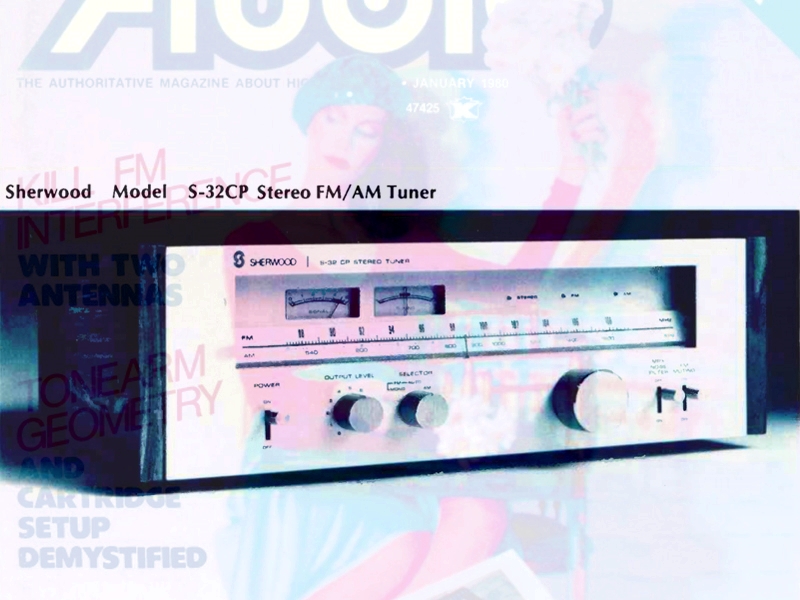

셔우드 모델 S-32CP FM/AM 튜너는 편의 기능이나 장식이 비교적 적은 저렴한 제품이지만, 가격 대비 매우 우수한 기본 성능을 제공합니다. 대부분의 FM 청취자에게는, 특히 현재 이 나라에서 FM으로 방송되는 대부분의 방송 품질 수준을 고려할 때, 단순히 적절한 튜너 이상의 가치를 제공할 것입니다.
이 튜너 전면 패널 하단에 있는 몇 가지 컨트롤에는 전원 켜기/끄기 레버 스위치, 회전식 출력 레벨 컨트롤, 모노 FM, 자동 스테레오 FM 및 AM 설정이 있는 프로그램 선택기 스위치, 플라이휠 다이얼 포인터 배열에 연결된 큰 튜닝 노브, MPX “블렌드” 필터 레버 스위치, FM 뮤팅 스위치가 있습니다. 셔우드가 별도의 모노/스테레오 전환과 뮤팅 전환을 제공하는 반면, 훨씬 더 비싼 일부 튜너와 수신기 제조업체는 일체식을 고집한다는 점이 흥미롭습니다. 그 기능을 하나의 스위치에서 작동시켜 청취자가 약한 신호를 스테레오로 듣고 싶어하더라도 강한 신호의 스테레오 수신으로 제한합니다.
전면 패널 상단의 다이얼 영역 상단에는 두 개의 미터가 있습니다. 하나는 신호 강도 표시용이고 다른 하나는 FM 채널 중앙 튜닝용입니다. 이 가격대의 튜너에서 미터를 두 개 찾는 것 자체가 드물지만, FM 대역 전체에서 실제 최저 왜곡 튜닝과 완벽하게 상관관계가 있는 채널 중앙 미터를 찾는 것은 어떤 가격대에서든 더욱 드뭅니다. (S-32CP의 경우 이러한 상관관계가 매우 뛰어난 것으로 나타났습니다.) 미터 오른쪽에는 스테레오 FM, AM 또는 FM 프로그램 표시를 위한 세 개의 표시등이 있습니다. 바로 아래에는 200kHz마다 표시가 있는 길고 선형적으로 보정된 FM 주파수 눈금과 유사하게 확장된 AM 주파수 눈금이 있습니다.
이 셔우드 튜너의 후면 패널에는 두 쌍의 출력 잭이 장착되어 있습니다. 하나는 고정 레벨을 제공하고 다른 하나는 전면 패널의 레벨 컨트롤로 제어됩니다. 이 이중 출력 배열은 연결된 프리앰프 또는 통합 앰프의 레코드 출력 잭 한 쌍을 자유롭게 사용할 수 있을 뿐만 아니라(그리고 사용 가능한 모든 새로운 사운드 처리 애드온 덕분에 대부분의 사용자는 보유한 모든 테이프 모니터 회로를 사용할 수 있으며, 그 이상도 가능합니다), 연결된 테이프 데크로 전송되는 녹음 레벨을 변경하지 않고도 전면 패널 레벨 컨트롤을 통해 AM 또는 FM 프로그램 소스의 청취 레벨을 조절할 수 있도록 합니다.
75옴 또는 300옴 FM 안테나 전송 회선과 필요한 경우 외부 AM 안테나를 위한 나사형 단자가 제공됩니다. 회전식 AM 페라이트 바 안테나도 후면 패널에 있습니다. 3단계 슬라이드 스위치는 출력 잭 근처에 있으며 75, 50 또는 25마이크로초 디엠퍼시스 설정을 제공합니다.
FM 성능 측정
사용 가능한 모노포닉 감도는 10.3dBf(1.8µV)로 측정되었으며, 모노 50dB 무음화는 주장된 대로 14.1dBf(2.8µV)의 신호 강도에서 얻어졌습니다. 스테레오 감도는 Sherwood에서 1000Hz에서의 스테레오 분리도와 함께 별도의 “인증 성능” 시트에 제공하는 사양 중 하나입니다. 안타깝게도 샘플에는 그러한 개별 시트가 없었기 때문에 “인증”을 확인할 수 없었습니다. (편집자 주: ‘Certified Performance’ 시트(*)’는 운반 과정에서 분실된 것으로 보이지만 결과는 충분했습니다.) 어쨌든 샘플의 측정된 스테레오 감도는 17.2dBf(4.0µV)였으며, 이는 실제 무음화 또는 왜곡 수치보다는 스테레오 임계값에 더 많이 좌우되었습니다. 50dB 무음화 지점은 주장된 34.7dBf와 달리 39µV(37.0dBf)의 입력 신호를 사용하는 스테레오에서 얻어졌습니다.
* 註, 스피커 시스템의 경우와 같은… 공장 출하 시 개별 튜너의 조정 수치를 일정 양식에 기록하여 제시했던 것으로 추정.

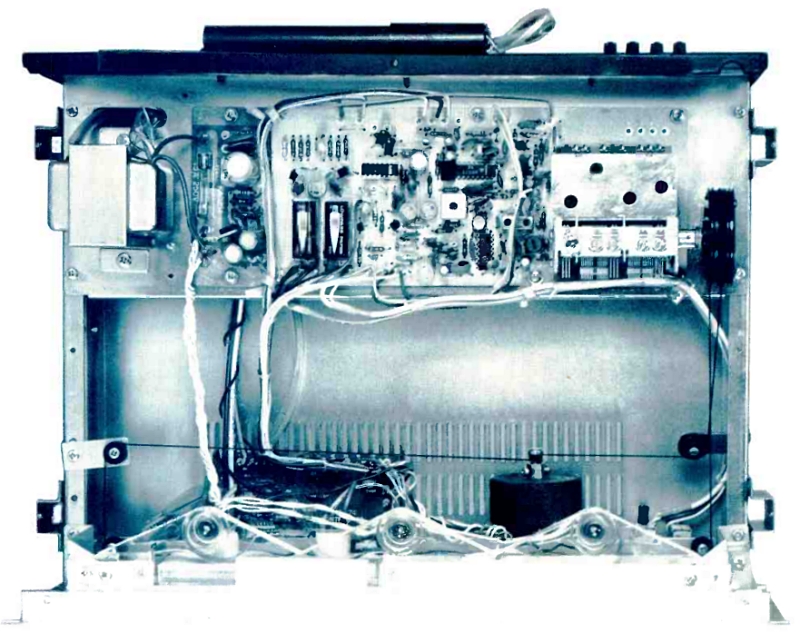

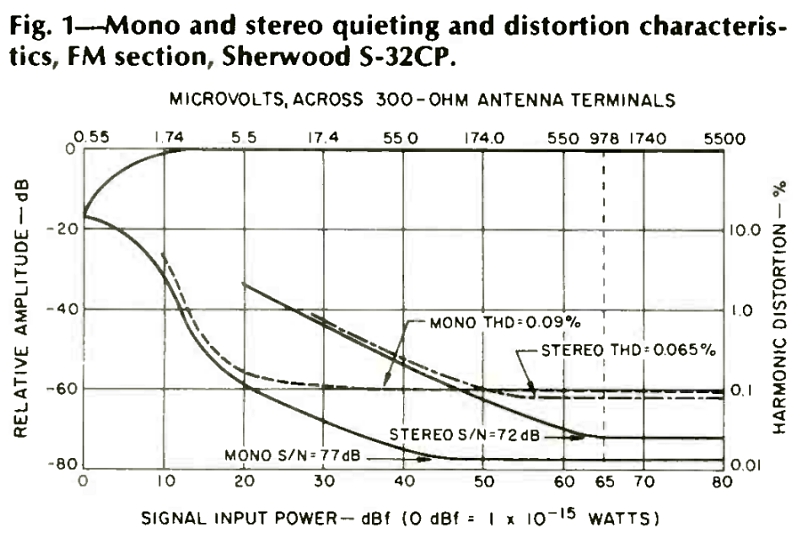

이 가격대의 튜너에 비해 왜곡 수준이 매우 낮아 모노에서는 0.09%, 스테레오에서는 0.065%에 불과했습니다. 신호 강도에 따른 정숙성 및 왜곡 특성은 그림 1의 그래프(1kHz 변조 신호)에 나와 있습니다.

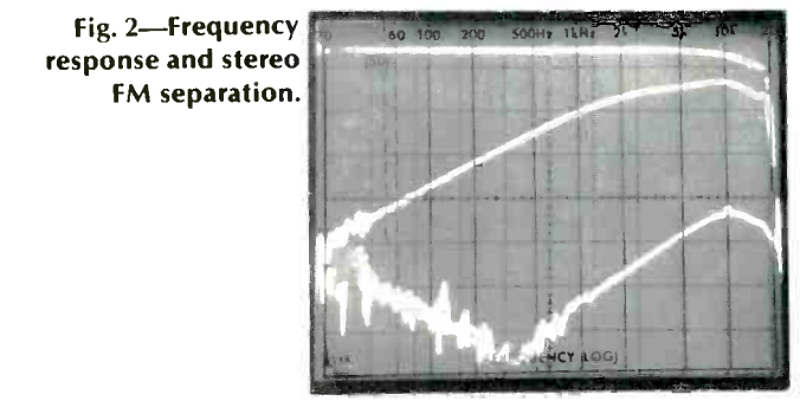

그림 2와 같이 주파수 응답은 15kHz에서 2.0dB 감소했습니다. 그림 2의 스코프 사진에는 MPX 블렌드 회로(아래쪽 트레이스)가 없는 경우와 해당 회로가 활성화된 경우의 분리 특성도 표시되어 있습니다. 블렌드 스위치를 사용하지 않을 때 1kHz에서 50dB, 100Hz에서 53dB, 10kHz에서 38dB의 분리도를 측정했습니다. 블렌드 스위치를 사용하면 분리도가 중간 주파수에서 16dB로, 10kHz에서 약 10dB로 감소합니다. 이 스위치는 잡음이 너무 심해서 듣기 힘든 스테레오 FM 신호를 들을 때만 사용해야 합니다.

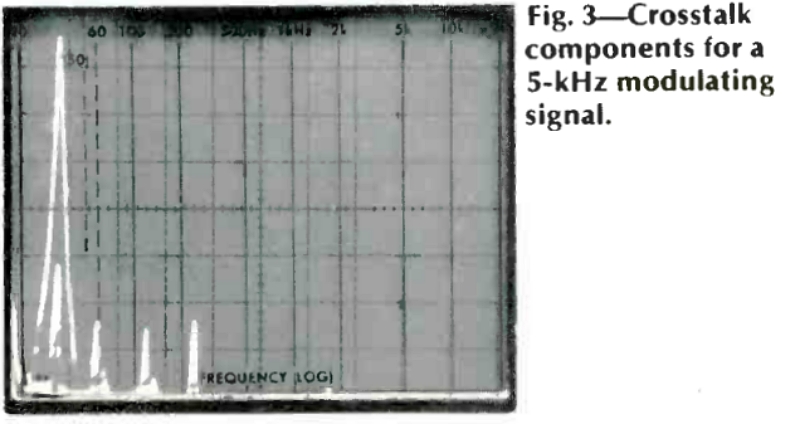

5kHz 신호를 사용하여 원하는 채널을 완전히 변조할 때 변조되지 않은 채널 출력에 나타나는 Crosstalk 성분은 그림 3의 스펙트럼 분석기 사진에 나와 있습니다. 왼쪽의 큰 신호는 5kHz의 “원하는” 신호(스윕은 선형이며 구간당 5kHz의 속도, 수직 감도는 구간당 10dB)이며, 그 위에 변조되지 않은 채널 출력에서 감지된 실제 5kHz 신호가 중첩되어 있습니다. 해당 신호는 원하는 신호보다 약 48dB 낮습니다. 오른쪽에는 10kHz 및 15kHz의 왜곡 성분과 잔류 19kHz 파일럿 신호 성분이 있으며, 모두 기준 원하는 신호 레벨보다 약 60dB 이상 낮습니다

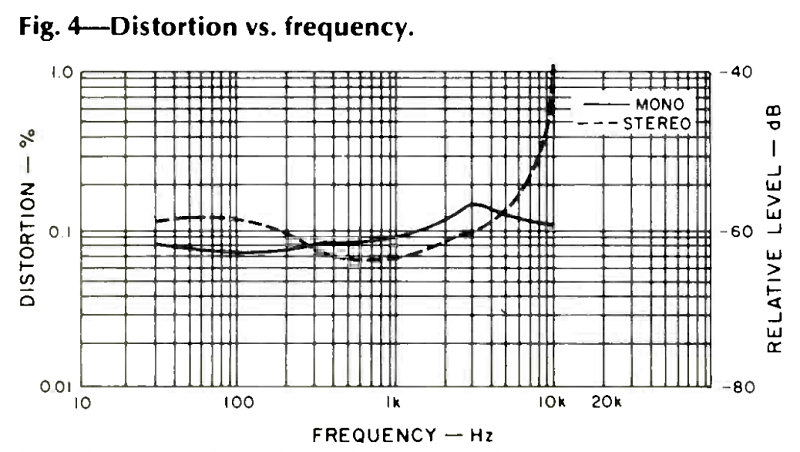

그림 4는 모노 및 스테레오 FM 수신에 대한 변조 주파수 대비 왜곡을 보여주는 그래프입니다. 모노 모드에서 100Hz와 6kHz의 주파수 극대역에서 THD는 각각 0.075%와 0.13%로 측정되었으며, 스테레오 모드에서는 0.12%와 0.16%의 값을 얻었습니다. AM 억제율은 63dB로 측정되었고, Capture Ratio는 스펙대로 정확히 1.0dB로 측정되었습니다. 이미지, I/F, 스퓨리어스 제거율은 각각 65dB, 63dB, 90dB로 모두 스펙보다 우수했습니다. 스테레오 스위칭 임계값은 4.0µV(17.2dBf)로 설정되었고, 뮤팅 임계값은 7.0µV(22.1dBt)로 다소 높게 설정되었습니다.

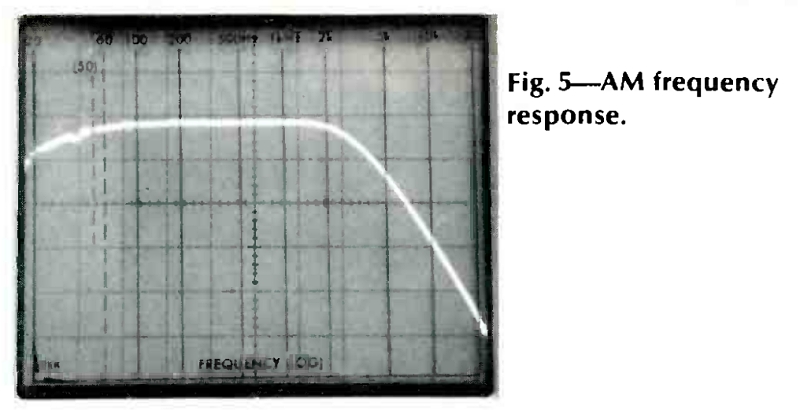

그림 5에 나타난 AM 주파수 응답(여기서는 스윕이 다시 대수적이므로 스코프 면 상단의 주파수 표기법이 적용됨)은 -6dB 끝점의 경우 약 40Hz에서 4kHz까지 확장된 통과 대역 내에서 놀라울 정도로 평탄했습니다. 이는 “고충실도” 성능을 나타내는 것은 아니지만, 실제로 이 셔우드 튜너보다 훨씬 더 비싼 제품의 일반적인 AM 튜너 회로에서 일반적으로 접하는 것보다 다소 우수합니다
청취 및 사용 테스트
이처럼 저렴한 튜너에서 몇 가지 성능 영역이 어느 정도 저하되는 것은 당연합니다. S-32CP의 경우 이미지, I/F, 스퓨리어스 제거와 같은 2차 사양이 가장 비싼 모델만큼 높지 않습니다. 그러나 대부분의 청취 상황에서 이러한 결함은 심각한 문제를 일으키는 경우가 드뭅니다. 최상의 수신과 가장 낮은 다중 경로 간섭을 위해 적절한 방향으로 배치된 우수한 실외 안테나를 사용했을 때, Sherwood S-32CP에서 수신된 모노 및 스테레오 FM 방송의 품질과 비교를 위해 두 배나 비싼 튜너에서 수신된 품질 사이에는 차이를 알 수 없었습니다. 간단한 실내 다이폴 안테나를 사용하여 동일한 비교를 했을 때 약간의 차이가 발견되었으며, Sherwood 튜너는 약한 스테레오 방송국에서 약간 더 많은 잡음을 생성했습니다 그래도 괜찮은 실외 안테나를 25달러 정도면 구입할 수 있고 (직접 설치하는 것도 그렇게 어렵지 않다는 사실을 고려하면),S-32CP와 같은 단순한 튜너에서 절약한 비용은 매우 큰 금액이 될 것입니다. 대부분의 FM 방송의 현재 상황을 고려할 때, 하이파이 부품 예산을 이렇게 배분하는 것은 매우 합리적입니다.
레너드 펠드먼. 독자 서비스 카드에 92번을 입력하세요.
이상에서,
1) 저렴한 튜너인데, 딴에는 쓸만하다는 의견. 좋게 이야기하면, 가성비의 끝판왕?
2) 독자 서비스 카드에 92번을 입력하면 뭐가 나오나? 떡이라도?
1980년은, 전두환이 국보위로 본색을 드러내던 혼란의 시점이었다. 바다 건너 미쿡인은 여전히 즐겁게 살고 있었던…
* 출처 : Audio 매거진-1980년 1월호
