단어 ‘BASIC’이 붙은 어떤 정리 문서의 일부.
* 관련 글 : Analog Devices Basic Linear Design의 일부 (2), 아날로그 곱셈기
변조기(때로는 평형 변조기, 이중 평형 변조기 또는 고레벨 믹서라고도 함)는 부호 변환 장치로 볼 수 있습니다. 두 입력 X와 Y는 출력 W를 생성하는데, 이는 두 입력 중 하나(예: Y)에 다른 하나(예: X)의 부호만 곱한 값입니다. 즉, W = Y* 부호(X)입니다. 따라서 기준 전압이 필요하지 않습니다.
좋은 변조기는 신호 경로에서 매우 높은 선형성을 보이며, Y의 양수 및 음수 값에 대해 정확히 동일한 이득을, X의 양수 및 음수 값에 대해 정확히 동일한 이득을 보입니다. 이상적으로 출력 부호를 완전히 전환하는 데 필요한 X 입력의 진폭은 매우 작습니다. 즉, X 입력은 비교기와 같은 동작을 보입니다. 이 입력이 논리 신호일 수 있는 경우에는 더 간단한 X 채널을 사용할 수 있습니다.
예를 들어, AD8345는 250MHz에서 1000MHz까지 사용하도록 설계된 실리콘 RFIC(註 Radio Frequency Integrated Circuit) 직교 변조기입니다. 탁월한 위상 정확도와 진폭 평형을 통해 IF 반송파의 고성능 직접 변조가 가능합니다. AD8345는 다상 위상 분할기 네트워크를 통해 외부 LO 신호를 두 개의 직교 성분으로 정확하게 분할합니다. 두 개의 I 및 Q LO 성분은 기저대역 I 및 Q 차동 입력 신호와 혼합됩니다. 마지막으로, 두 믹서의 출력은 출력단에서 결합되어 VOUT에서 단일 종단 50Ω 드라이브를 제공합니다.

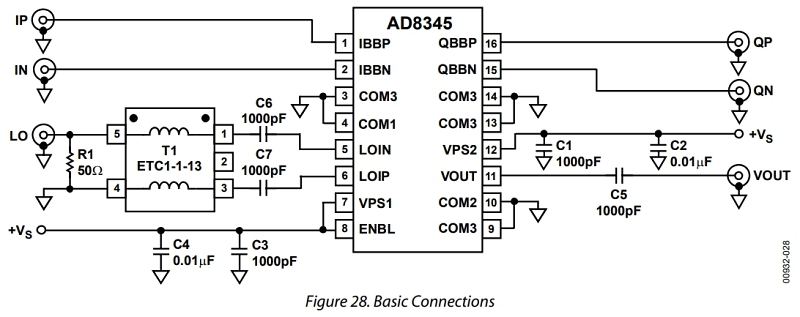

(▲ 註, LOIN/LOIP = Differential LO Drive Pins, IBBP/IBBN = In-Phase에서 따온 ‘I’ 그래서 I-Channel Baseband Differential Input Pins, QBBN/QBBP = Quadrature에서 따온 ‘Q’ 그래서 Q-Channel Baseband Differential Input Pins)
이하는 데이터시트의 일부.

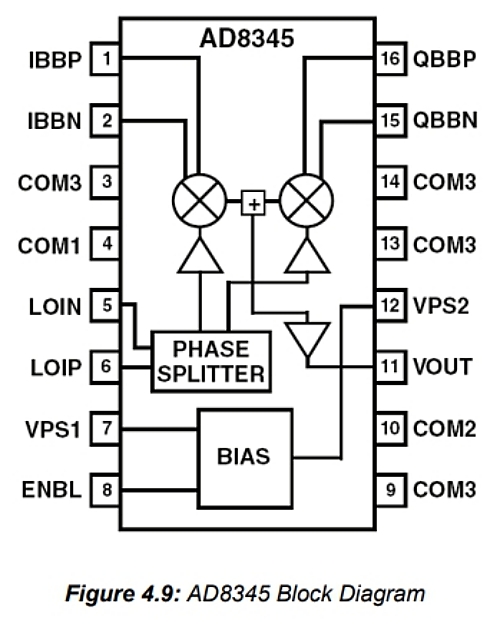

AD8345는 국부 발진기(LO) 인터페이스, 믹서, 차동 전압-전류(V-I) 변환기, 차동-단일 종단(D-S) 변환기, 바이어스로 구분할 수 있습니다. 이 부품의 블록 다이어그램은 그림 27에 나와 있습니다.
LO 인터페이스는 서로 90° 위상차를 갖는 두 개의 LO 신호를 생성하여 두 믹서를 직교 위상으로 구동합니다. 기저대역 신호는 차동 V-I 변환기에서 전류 형태로 변환되어 두 믹서로 입력됩니다. 믹서의 출력은 결합되어 차동-단일 종단 변환기로 입력되며, 이 변환기는 50Ω 출력 인터페이스를 제공합니다. 각 섹션으로의 바이어스 전류는 활성화(ENBL) 신호에 의해 제어됩니다. 각 섹션에 대한 자세한 설명은 다음과 같습니다. (중략) 믹서 | 두 개의 이중 밸런스 믹서가 있는데, 하나는 동상 채널(I 채널)용이고 다른 하나는 직교 채널(Q 채널)용입니다. 각 믹서는 4개의 교차 연결된 트랜지스터를 사용하는 길버트 셀 설계를 사용합니다. 트랜지스터의 베이스는 해당 채널의 LO 신호에 의해 구동됩니다. 두 믹서의 출력 전류는 두 개의 부하 저항에서 합산됩니다. 부하 저항에서 생성된 신호는 차동-단일 종단 컨버터로 전송됩니다.

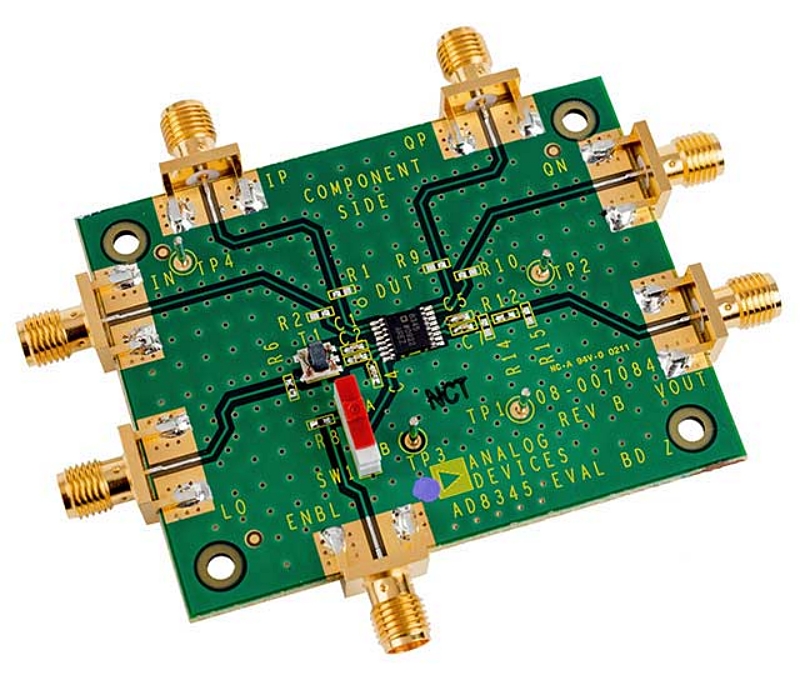

다음은 AD8345 EV 보드. 공짜는 없음. 모든 게 일종의 PPL 광고와 같다.
