OSC 즉, Local OScillation 회로가 x_hz라는 기준 펄스를 생성하고 있는 상태에서, 그것을 유입된 y_hz RF 신호에 곱하면, ‘f_RF ± f_OSC = ±f_IF’로 정의되는 수식에 맞는 ‘어떤 주파수’를 얻을 수 있다고 한다. 물론, 그 ‘어떤 주파수’를 IF 주파수라고 하고.
그렇다면, 구체적으로 어떻게?

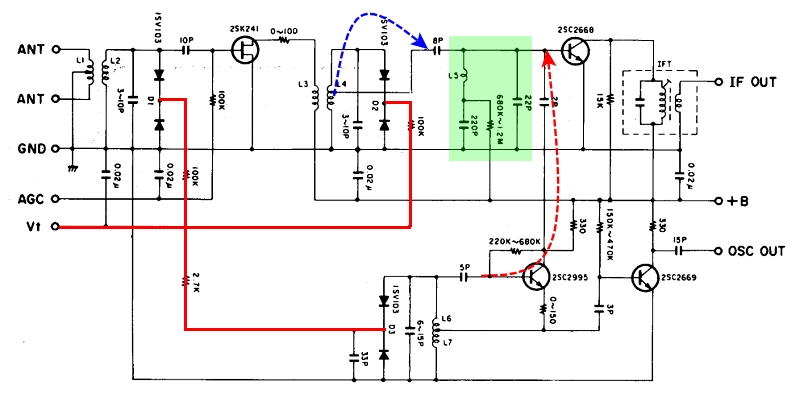

다음은, 금성사 제조 Harman Kardon AVR-25 리시버에 사용된 Mistsumi FM 3련 상당 프론트엔드 모듈의 회로도.
* 관련 글 : Harman Kardon AVR-25 A/V 리시버, Made in Korea
1) L1으로 광범위한 RF를 받아들인 다음에 2차 측 공진회로 즉, LC 동조회로로 원하지 않는 것을 거르기 → FET1으로 초벌 RF 증폭 → L3 2차 측에 붙은 LC 동조 회로로 원하지 않는 것을 최대한 필터링. 여기서, “거른다”와 “필터링”한다는 말의 의미는, 흐르는 RF에 대한 전자기적 저항을 작게 만드는 것이다. 저항이 작으면 RF가 잘 흐른다는… 마치 강물이, 주변 계곡의 꼭대기가 아닌 깊은 골 아래쪽으로 흐르는 것처럼.
2) 아무튼 그리하여 원하는 RF가 C4까지 흘러왔고 거기서 대기 중이라고 하고,
3) L6/L7과 C12 + 버랙터 D3 그리고 TR2로 구성된 하틀리(Hartley) 발진기가 OSC 클럭을 생성 중이라고 하고,
* 관련 글 : 아날로그 TV용 방구석 전파 송출기 (1)
4) 그래서 그 신호가 TR2 콜렉터에 붙은 C7 2p 커패시터를 거쳐서 TR1 베이스까지 갈 수 있다고 하고…

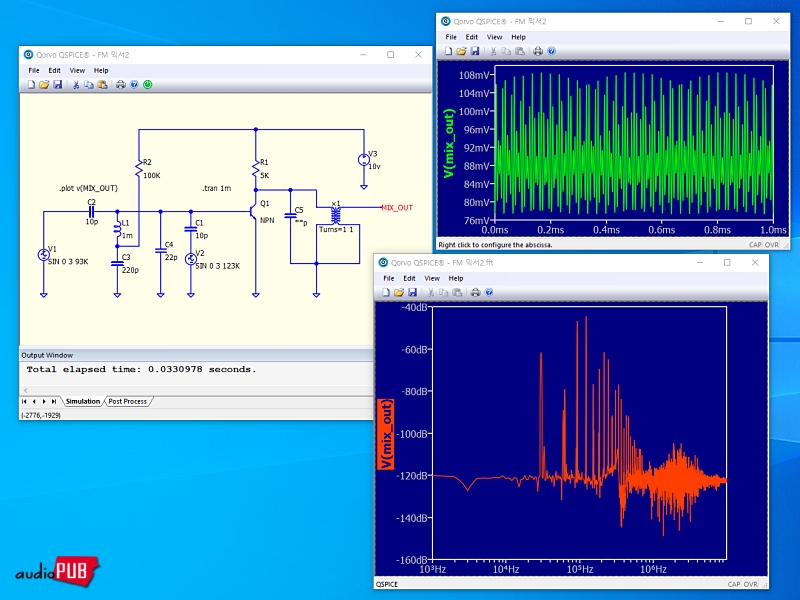

Qspice로 엇비슷한 회로를 그리고 시뮬레이션해 보면,

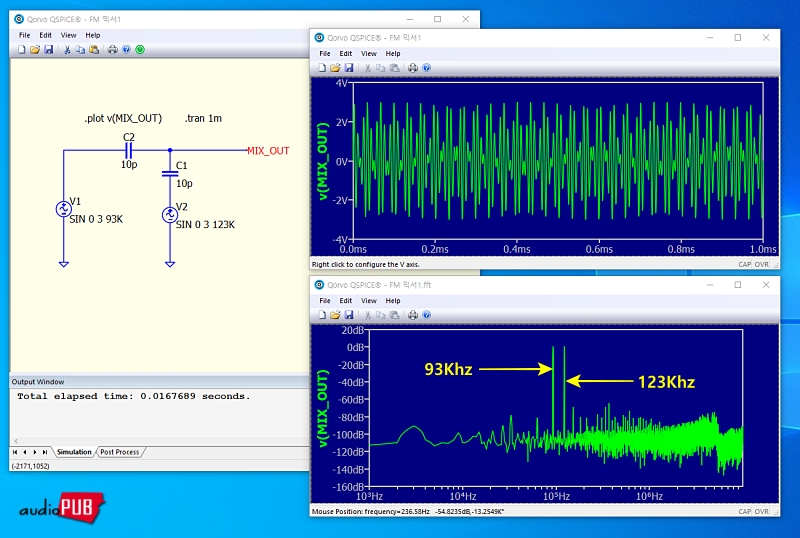

1) 단순한 MIX
가신, 더하기, ADD인 조건이다. 그래서, 두 개 주파수의 변형 없이 그대로, 동시에 존재한다.

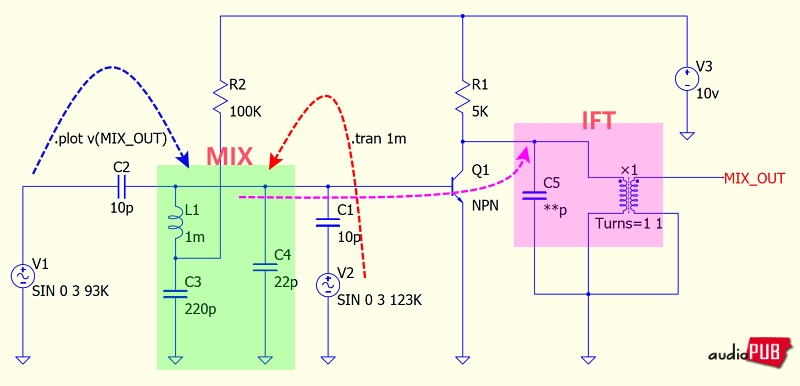

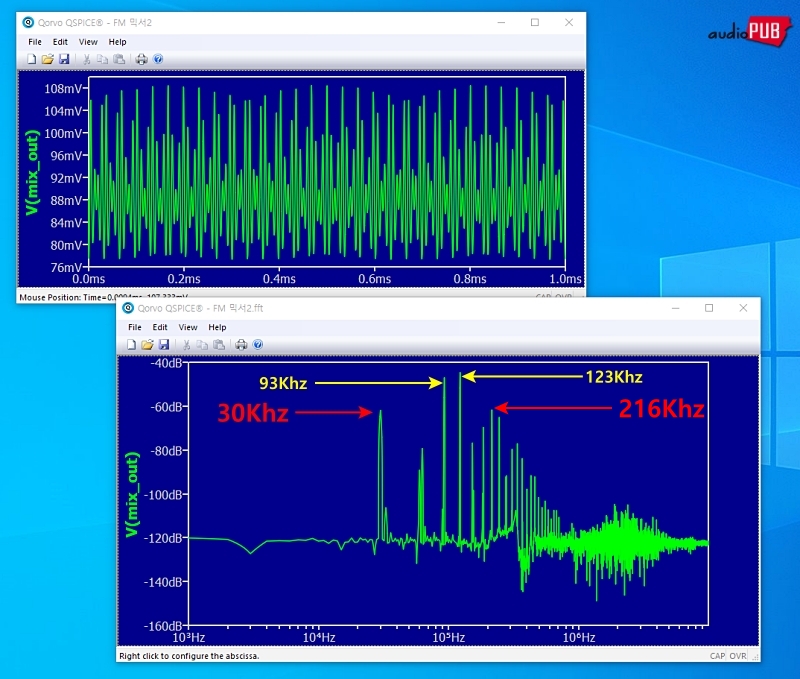

2) 조금 더 흔들어주기
다음과 같이, <직렬 공진 회로>를 구성하는 L과 C의 조합으로. 그것이 거의… 사실상의 곱셈기 → 30Khz? 네가 왜 거기서 나와? → 반갑다고 하고, 나머지는 IFT로 싹둑 잘라버리기.
(▲ 곱셈기라고 한 이유. 123Khz – 93Khz = 30Khz와 123Khz + 93Khz = 216Khz가 동시에 존재한다. 즉, 곱셈에 의한 A 주파수 ± B 주파수가 거기에 있는 것)
* SIM.FILE : FM 믹서와 IF
프론트엔드 맨 끝에서 불요 성분을 최대한 제거하는 IFT가 있으니까, 그 앞쪽에서는 죽이 되든 밥이 되든 알아서 편하게 처리해도 된다는 전략으로 이해함.
다음은 참고용.

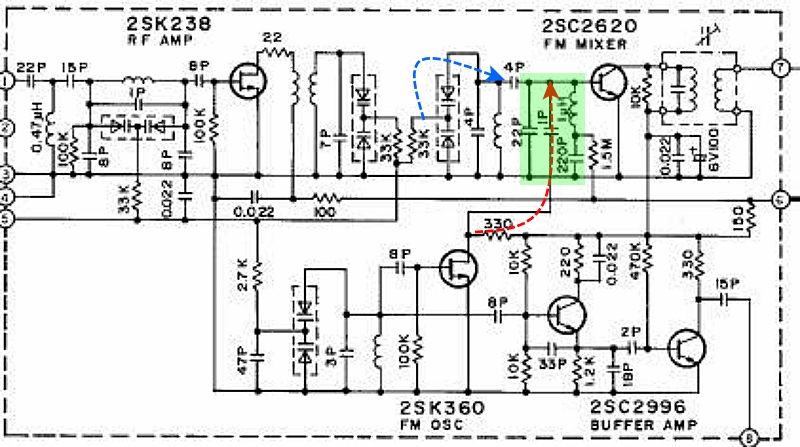

1) 일반형

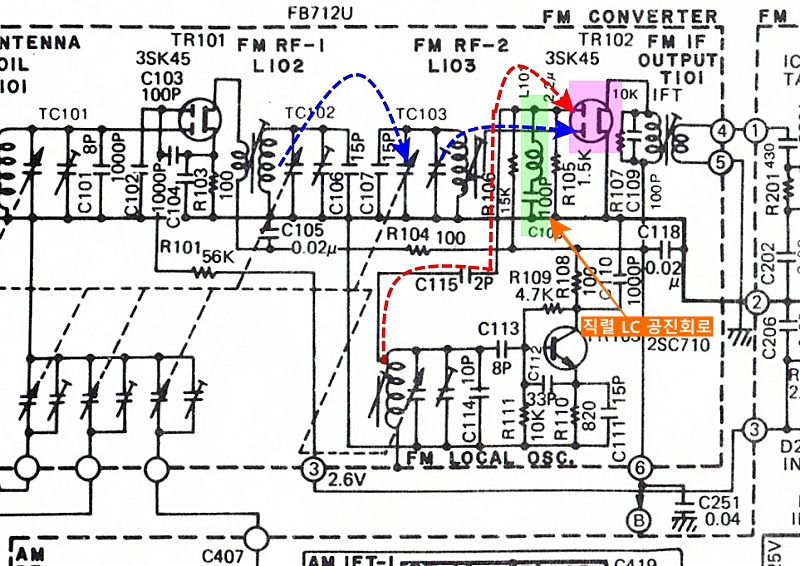

2) 다음은, 확실히 고급형이었던 Sherwood S-8910 리시버의 회로. a) 워낙에 Mixing 하기 좋은, 입력이 두 개라서 Dual인 듀얼 Gate FET를 썼다는 점, b) 그리고 LC 공진기가 OSC 클럭을 흔들고 있음에 유의.
(▲ 논외의 사항이지만… 독립 부품인 T102와 T103은 전자기 결합이 가능한 정도로 근접 배치되어야 할 것이다. 금속 CAN 안에 들어갈 수 없음)
* 관련 글 : Sherwood S-8910 리시버의 디지털 검파 회로
IFT 안에 있는 튜블러 커패시터는 당연히 그렇고… 혹시라도 100pF가 살짝 불량이라면? 영~ 안 좋은 일이다. MLCC 또는 온도 내성이 있는 커패시터로 선제적 교환을 하는 게 정답일 수도. IFT 불량인지 100pF가 불량인지를 확인하는 것은 매우 번거롭다.
3) 셔우드 튜너와 비슷한 구조인데, 한쪽에 에어바리콘을 잔뜩 결박한 아먀하 T-2. Gang을 여러 개 묶으면 (평균화의 논리에 다르는) 선형성이 더 좋아진다는 점에 착안한 듯.
* 관련 글 : Yamaha T-2, FM 전용 아날로그 튜너 그리고 야마구치 씨의 원대한 상상?

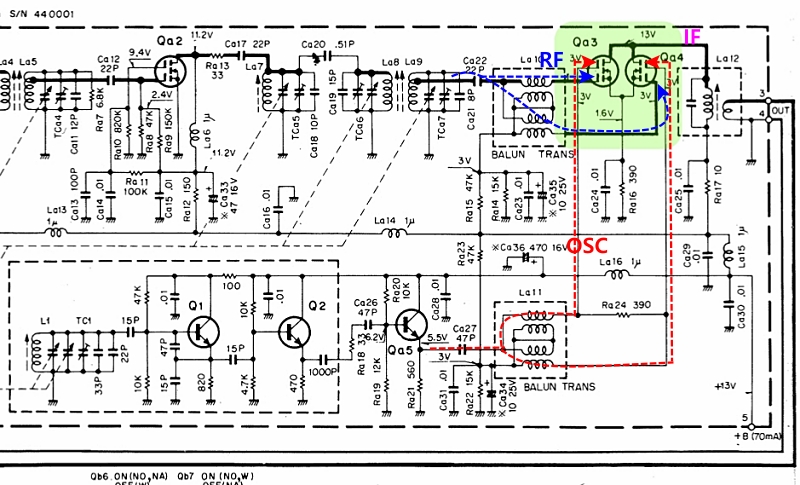

4) Kenwood L-01T 튜너의 Balanced Mixer에서… RF와 OSC를 섞자마자 후속 LC TANK로 흔들어주기? 그리고 IFT로 나머지 털어버리기.
* 관련 글 : Kenwood L-01T FM 전용 아날로그 튜너 오버홀 (5), 프론트엔드 동작 검사

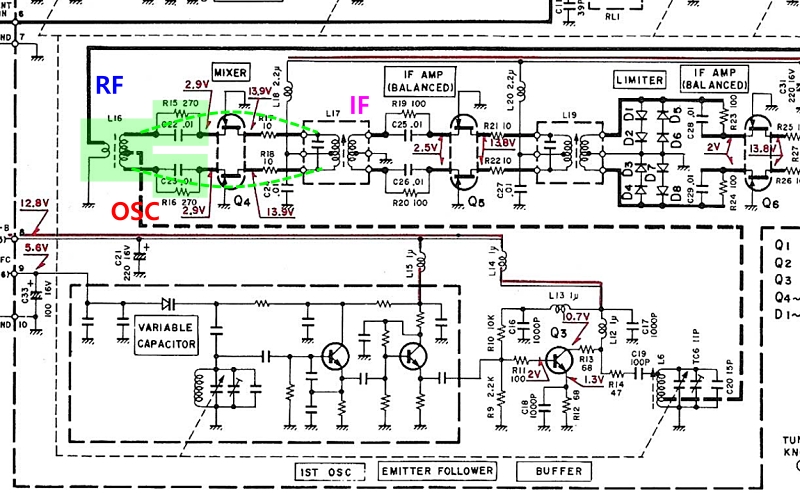

5) 미쳤나? 싶을 만큼인… 아예 Differential 구조로, 직접 차(差 = IF)를 뽑아내고 있는 KT-600 튜너.
* 관련 글 : 튜너 동호인의 고수준 MPX 보드 (2), 회로 일람

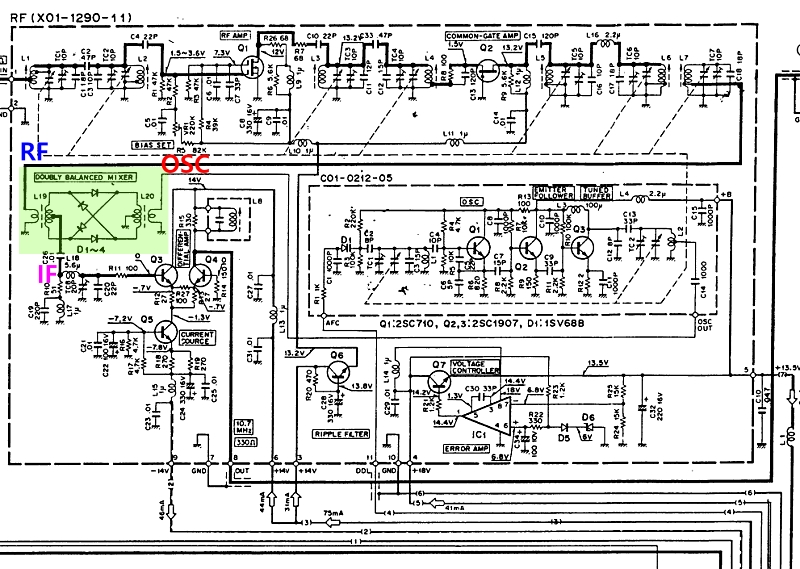

6) 가장 원론적인, 그러나 일반 튜너에서는, 구동 전압 부담 등으로 구현하기가 조금 거시기한 ‘더블 밸런스드 믹서’를 쓰는 KT-917도 있다. 몸에 좋다면, 개똥이라도 쓰려는 캔우드이니까… 명성은 그런 것에서 나온다.
