글쓴이 : SOONDORI

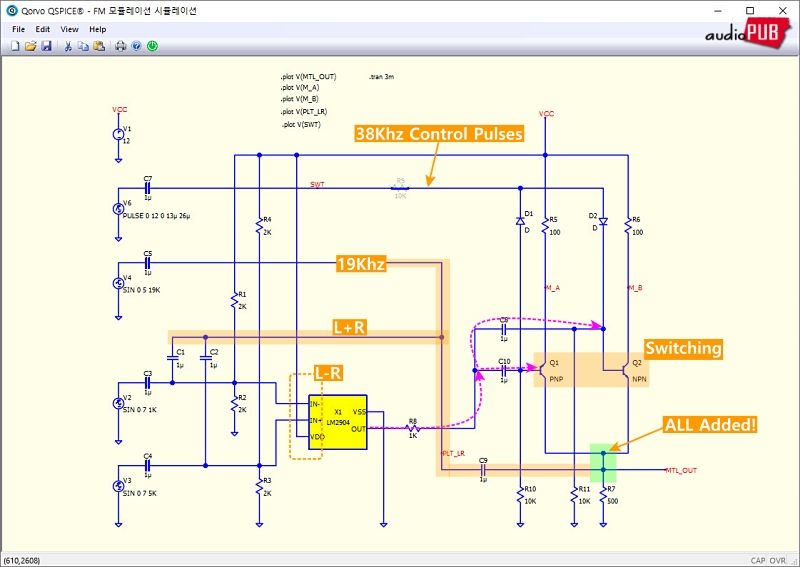

FM 변조의 기본 로직을 머릿속에 그리고, 큐스파이스를 클릭 → 환경 변수를 대충 입력 → 제시 그래프를 FFT 모드로 변환한 후 무엇이 보이는지를 확인한다.

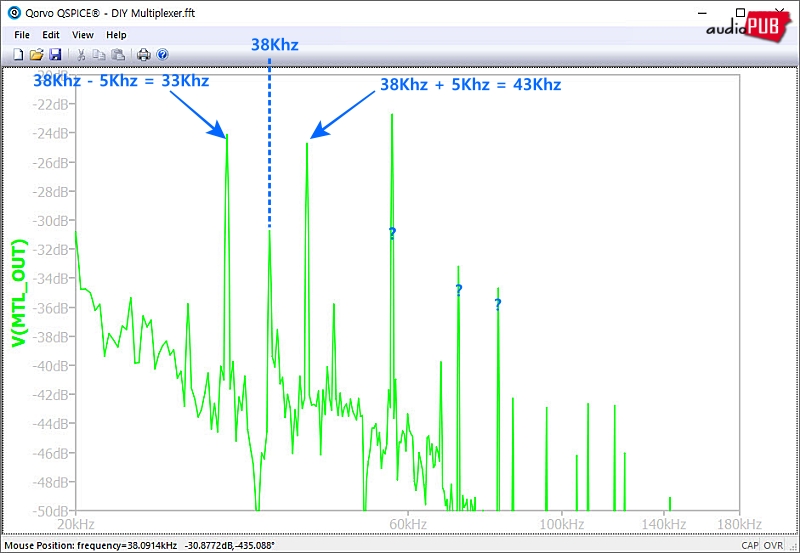

38Khz 펄스파 스위칭 = 곱하기 = ±(L-R) 사이드 밴드 혼합. (이후, 38Khz를 제거하고 RF 송출)

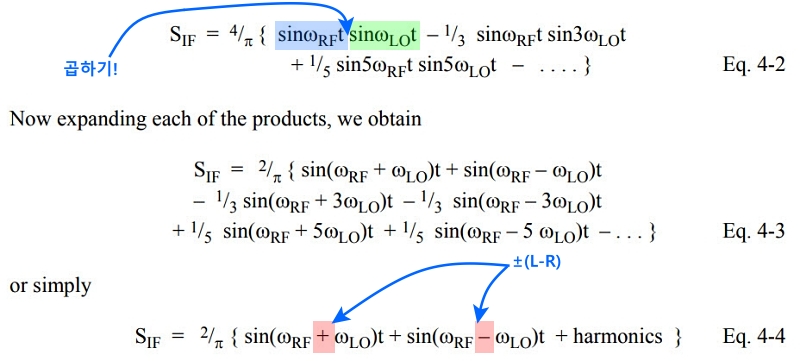

* 관련 글 : Analog Devices Basic Linear Design의 일부 (1), Mixers

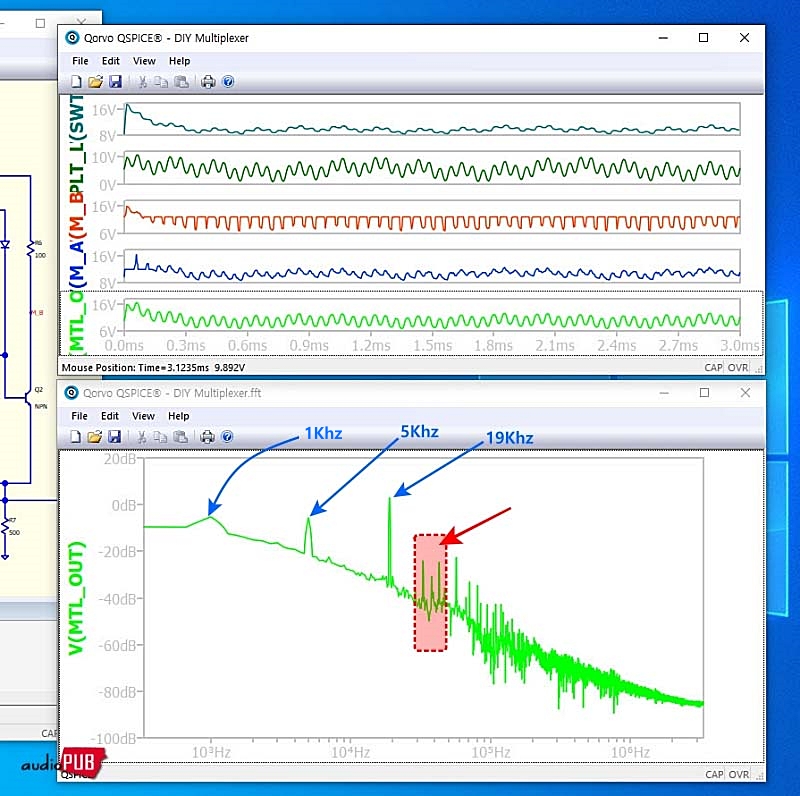

아? Side Band가 될 수도 있었을 ±1Khz는 어디로 갔을까?
(L-R) 표현이 Hz 단위로 차감하자는 이야기가 아니니까, 그것은 연속적이고 순간적인 전위 차감을 뜻하니까, 마침 5Khz가 우세하여 어디에 묻혀 있다고 보고… 어쨌든 38Khz 양쪽 옆구리에 유의미한 파형이 있으므로,
OK~! 끝.
