글쓴이 : SOONDORI

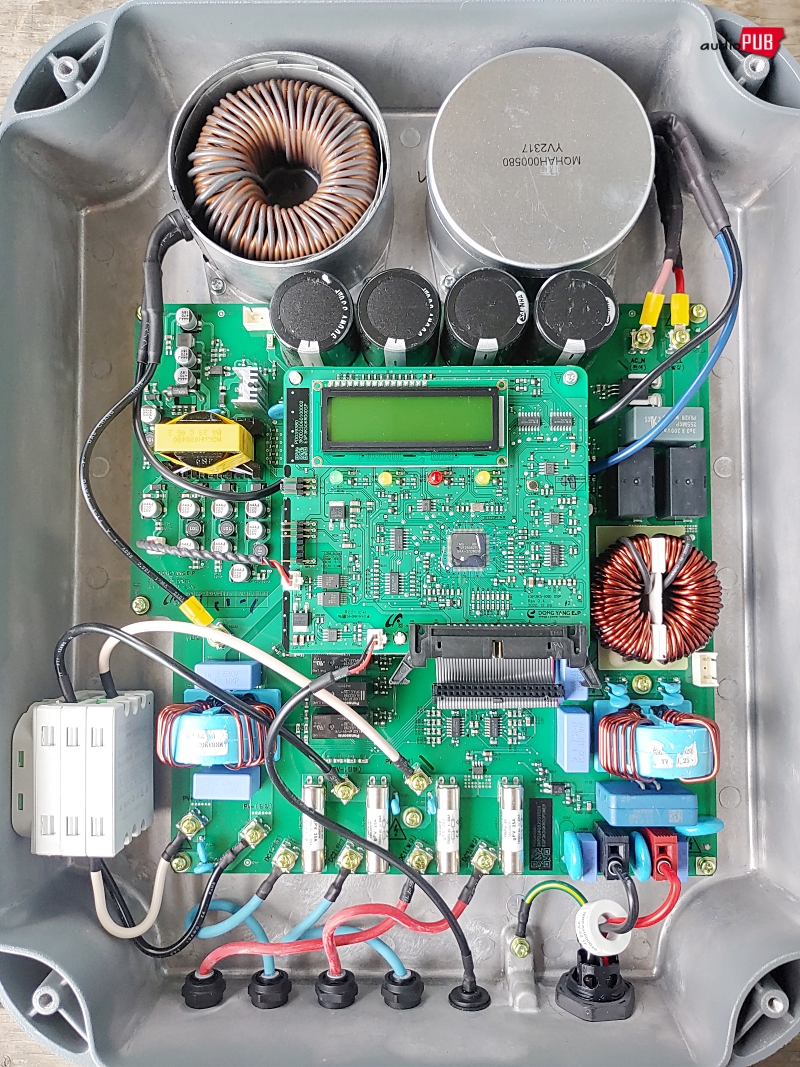

우연한 기회에 또… 잠시 뜯어볼 수 있었다. 냉큼, 사진 찍기.
기본 동작은, 스마트폰 충전 어댑터의 동작을 거꾸로 돌리는 것과 같음. 솔라패널의 DC 전력이 입력되면 SMPS 변환하고 220V AC 전력을 출력. 그래서 “뒤집다”는 ‘인버터(Inverter)’를 쓴 것이고.

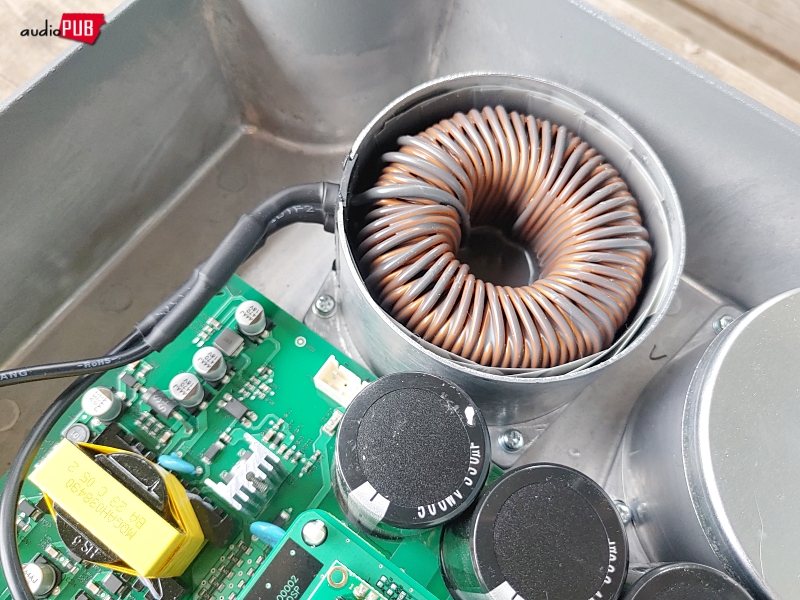

(▲ 고장 난 것이라고 하는데… 누군가 젓가락으로 휘휘~ 휘적거리다가 코일 뚜껑을 분실한 듯)

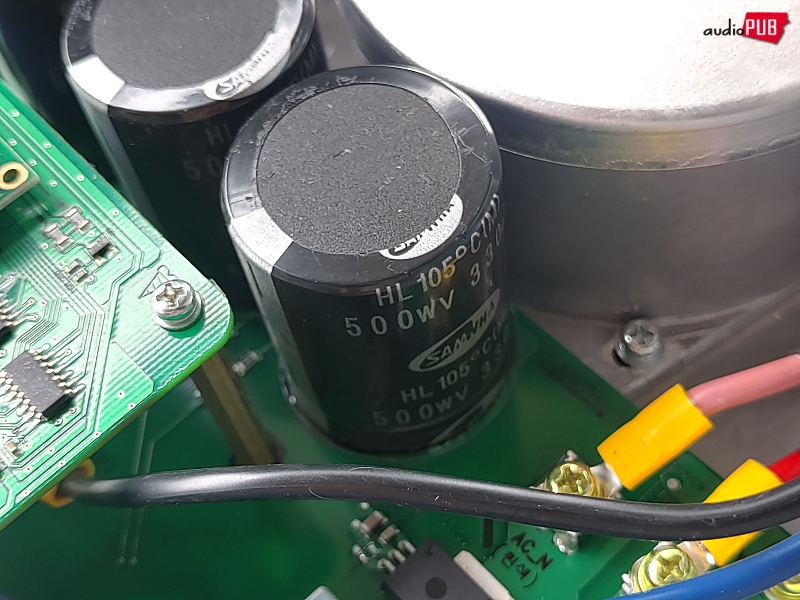

(▲ 500 Working Volt, 330uF? 삼화콘덴서)

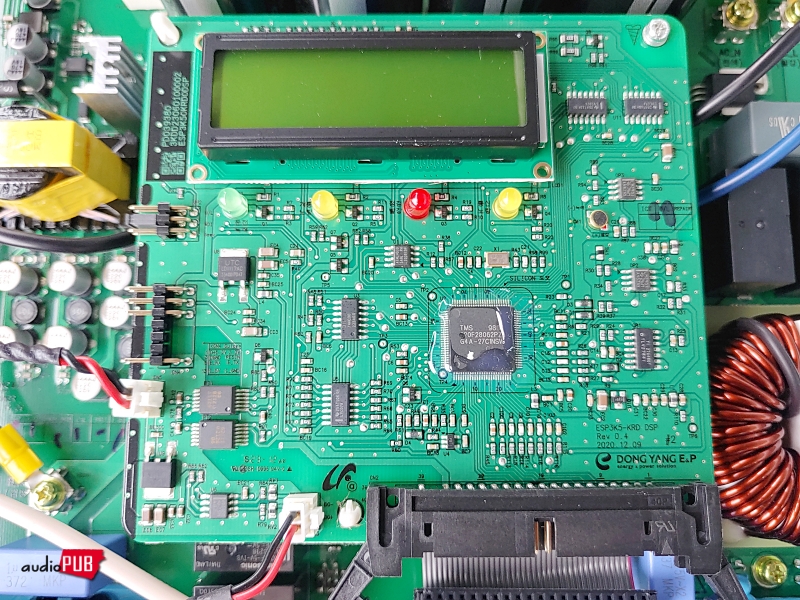

(▲ Core MCU 제조사인 TI의 말로는, “TMS320F28062**, 90MHz, FPU, 128KB 플래시, 52KB RAM을 지원하는 C2000™ 32비트 MCU”)

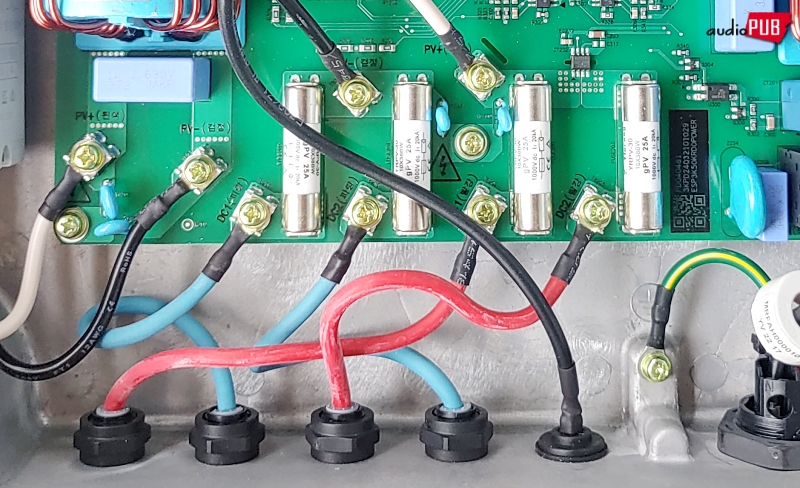

(▲ 직렬 PV 어레이 2개 조를 취급할 수 있도록, 2 채널 +/- PCB 패턴이 서로 붙어 있다. 눈에 보이는 패턴만으로는 Max. 25A는 견딜 수 없을 듯한데… 후면에 전류 경로가 한 줄 더 있다?)

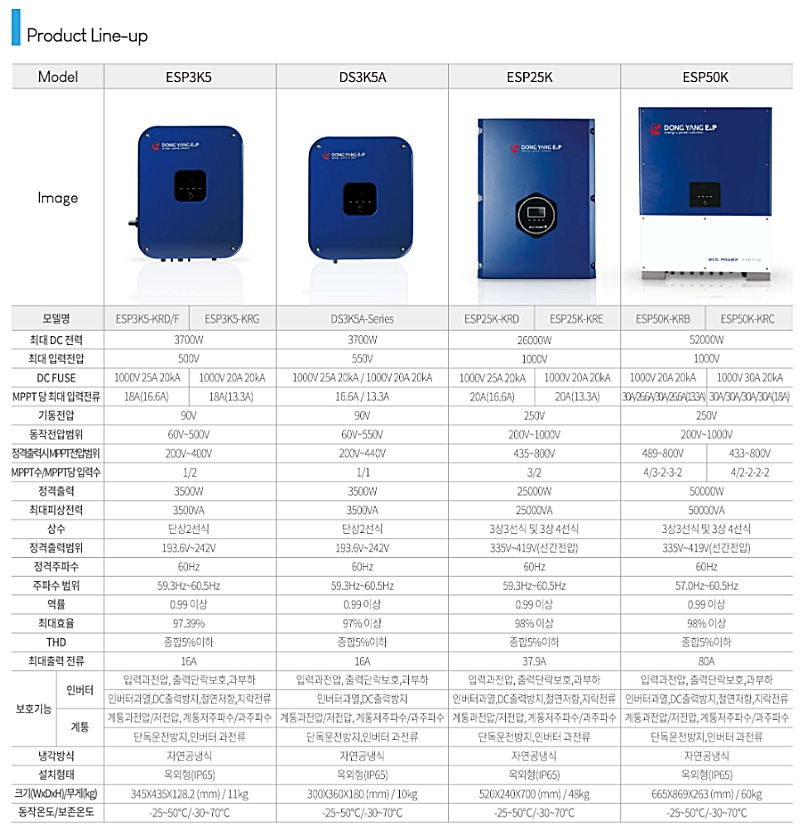

1987년에 설립된 주식회사 동양이앤피 제조품. 장치의 형태를 보면, 아래 ESP3K5인 듯하고… 잘 만들었다.
“그런데… 월~마유?”
묻자니, 10년쯤 전에는 꽤 비쌌는데, 요즘은 워낙 치열한 세상이 되어서 이 회사 저 회사 가릴 것 없이 가격이 뚝! 위와 같은 베이직 등급은, 5년짜리, 7년짜리 소모품 취급을 받고 있다.
