“흥창이 호주 잡지에 광고를 싣다.”

아무도 모를 인터넷 공간의 저~쪽에서 발견한 것. 그러면, 흥창이 그럴만한 기업이었다는 것이고 동시에, 호주가 전자분야에서 일정 규모의 시장을 갖고 있었다는 뜻. (호주 기술력이 상당하다고 들었다.) 단위 부품 테스터 기능을 포함한 것, 라이트론(Ritron) 브랜드가 언급되는 것이 특이함.

HUNG CHANG (RITRON) 20MHz 듀얼 트레이스 오실로스코프
넓은 대역폭 및 고감도, 내부 눈금판 직사각형 고휘도 CRT, 내장 부품 테스터, 전면 패널 트레이스 회전기, TV 비디오 동기 필터, Z축(휘도 변조), 고감도 X-Y 모드, 매우 낮은 전력 소비, 정격 전원 공급 회로

부품 테스터는 회로 내 단일 부품 또는 부품들을 쉽게 테스트할 수 있는 특수 회로입니다. 디스플레이는 부품의 결함, 부품 값의 크기, 부품의 특성을 표시합니다. 이 기능은 회로 전원이 공급되지 않는 반도체 회로 및 부품의 문제 해결에 이상적입니다. 테스트 신호(AC 최대 2mA)는 COMPONENT TEST IN 단자에서 공급되며, 테스트 결과는 동일한 테스트 리드선을 통해 동시에 스코프에 피드백됩니다.

CRT
CRT : 6″(150mm) 평면 고휘도 CRT, 내부 눈금판 포함, 유효 표시 영역: 8 x 10div (1div x 10mm)
구동 전압 : 2KV

Vertical
동작 모드 : CH-A. CH-B. 이중 추가(CH-B는 반전 가능)
듀얼 모드 0.2ufs – 0.5ms div Chop; 1ms – 0.5s/div CHOP 주파수 약 200KHz
편향 계수 : 5mV/div 20V/div • 3%. 1-2-5 단계로 12개 범위, 미세 조정 가능
대역폭: DC : DC – 20MHz (-3dB), AC 10Hz – 20MHz (3dB)
상승 시간 : 17ns 미만, 오버슈트: 3% 미만
입력 임피던스 : iM ohm +/-5%, 20pF • 3pF, 최대 입력 전압: 600Vp-p 또는 300V (DC – AC 피크)
채널 절연 : 1KHz에서 60dB 이상

Horizontal
스윕 모드 : 일반 및 자동
시간 기준 : 0~2ufs • 0~5s/div – – 3% 1~2~5단계로 20개 범위 미세 조정 가능 스윕 확대: 5배(5X 확대)
선형성 : 3%

트리거링
감도 : 내부: 20Hz • 20MHz(Tng 3 -30MHz 초과)의 경우 1Vp-p 이상 외부: DC – 20MHz(30MHz 이상 트리거 가능)
입력 : INT, CH-A. CH-B. LINE 및 EXT
슬로프 : 양(+) 및 음(-)은 레벨 제어를 통해 연속적으로 가변적이며, 자유 실행을 위해 PULL AUTO를 사용합니다.
커플링 : AC HF-REJ 및 TV TV SYNC 수직 및 수평 동기 분리 회로를 통해 복잡한 TV 비디오 파형의 모든 부분을 동기화하고 확장하여 볼 수 있습니다. TV-H(라인) 및 TV-V(프레임)는 SWEEP Time/DIV 스위치에 의해 자동으로 전환됩니다. TV-V: 0.5s/div ~ 0Ims/div. TV-H: 50ufs/div ~ 0.2ufs/div.

X-Y 동작
X-Y 동작 : CH-A: Y축 CH-B X축 최고 감도 5mV/div

부품 테스터
부품 테스터 : 무부하 시 단자에 최대 AC 9V, 단자 단락 시 최대 전류 2mA (내부 저항 4.7KΩ)

기타 사양
강도 변조 : TTL 레벨(3Vp-p). 더 밝게
대역폭 : DC – 1MHz 최대 입력 전압 50V (DC * AC 피크)
교정 전압 : 0.5Vp-p ±5%, 1KHz ±5% 구형파
트레이스 회전 : 전면 패널에서 전기적으로 조절 가능
전원 요구 사항 : AC, 100V, 120V, 220V, 240V 20W
무게 : 약 7kg
크기 : 162(H) x 294(W) x 352(D)mm
Cat. Q12105. 단 $895(면세 상품만 $775)

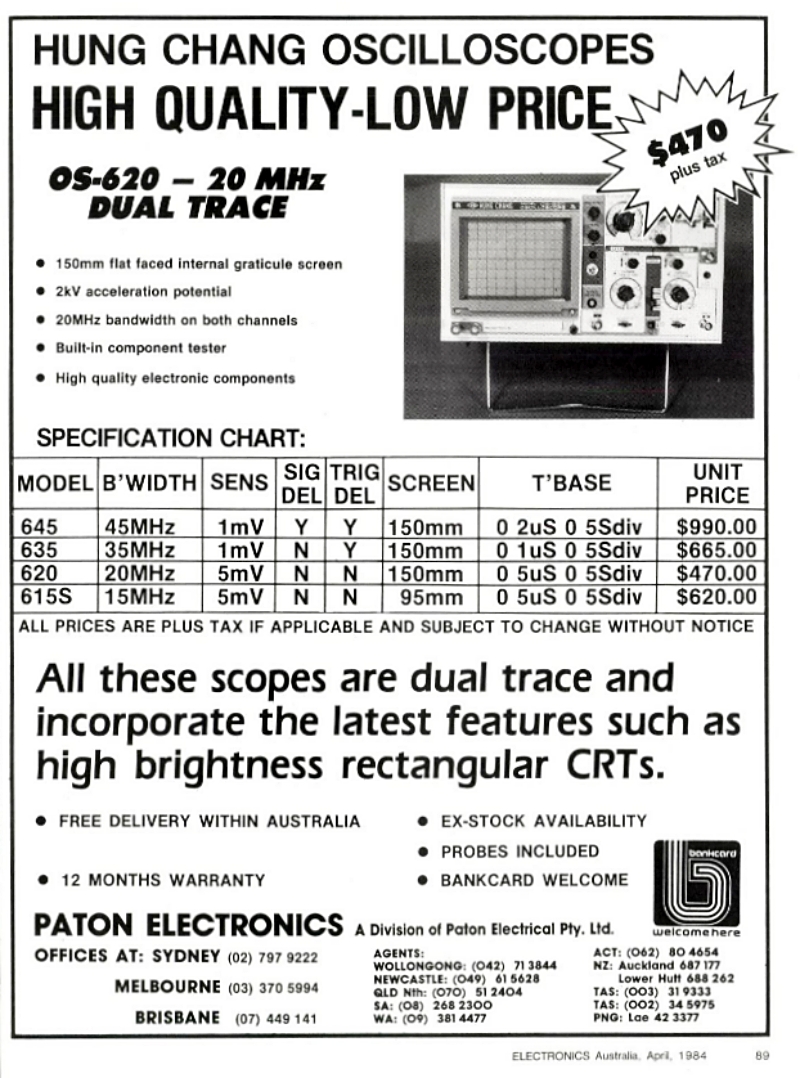

언급된 모델은, 흥창 OS-620이다. 타 브랜드 리벳지 모델로도 팔려나갔던… 적당히 쓸만한 제품이었다는 뜻으로 해석함. 소리전자 등에서 불과 몇 만 원으로 구입 가능. 상태가 좋다면, 열혈 DIYer의 즐거운 득템이겠다. (45년… 계측기는 워낙에 내성이 강해서, 험하게 굴린 게 아니라면 그럭저럭 잘 쓸 수 있을 듯)
