글쓴이 : SOONDORI
긴 전선을 지나는 파동의 시간지연 효과를 가지고, 직교검파를 처리하는 경우, 그것을 지연선 검파(Delay Line Detection)라고 한다. 동일한 논리를 가지고,
* 관련 글 : Revox B760 FM 전용 튜너, 지연 선로 펄스 카운터 검파 그리고 PLL MPX
크리스털 석영을 상대로 초음파를 방사하고 시간지연을 유도하는… 물리적, 구조적 방법론을 Glass Delay Line이라고 함.
다음은 1968년에 발행된 어떤 간이 논문의 일부.

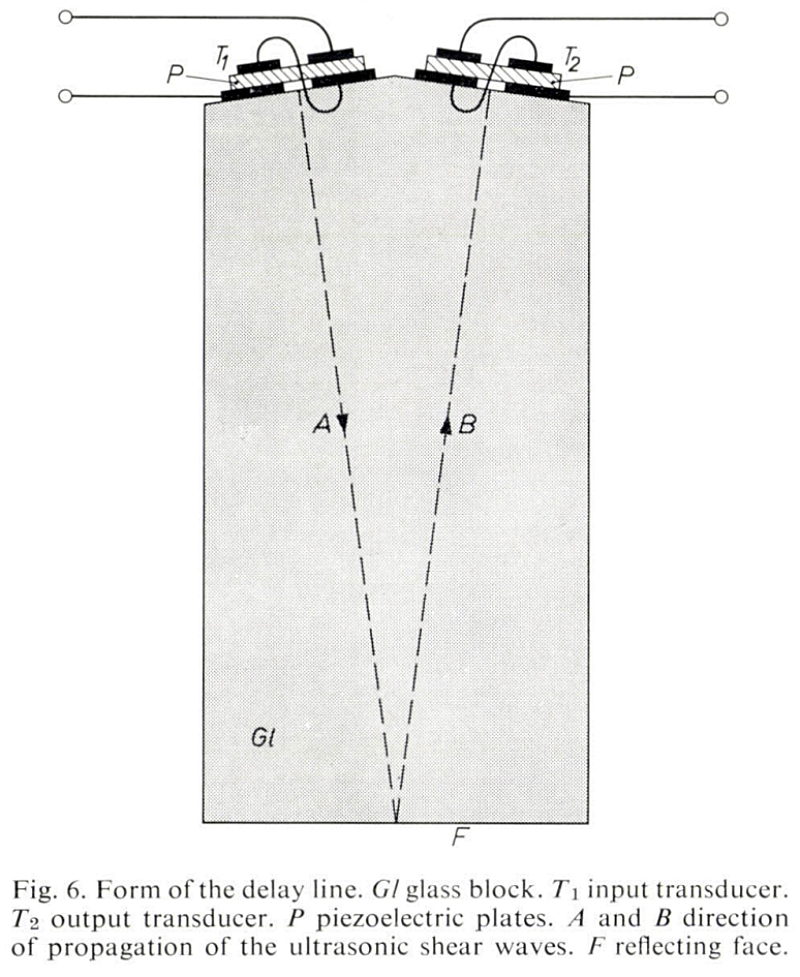

(▲▼ 보낸다 → 반사된다 → 받는다)

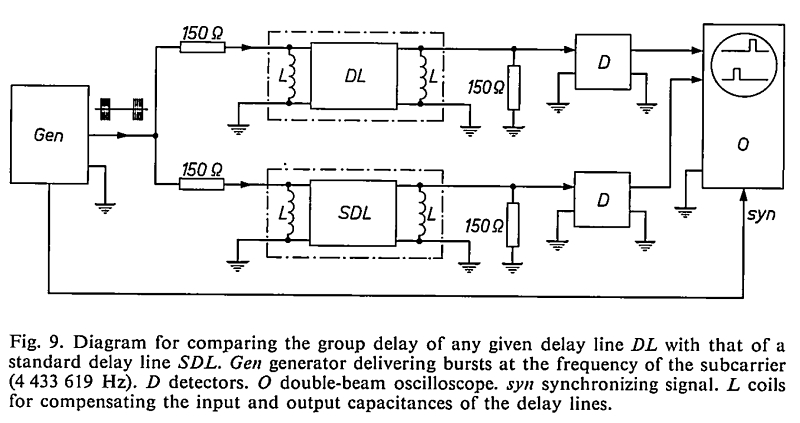

A delay line for PAL colour television receivers-1968년
아주 오래전에는, RF 분야 솔루션이 상당히 직관적이고 물리적이었며, 부품 유형물은 쉽게 관찰할 수 있을 만큼 덩치가 컸다. DIYer에게 유리한 국면.
표제부 사진은… 머리를 많이 굴려서, 말 그대로 경박단소형 부품으로 제조한 경우. 일본 아사이 글라스의 ADL-CL042S 정도라면 부담 없이 PCB 실장하고, 얼핏 보기에는 예쁘장한 다극 필터 또는 조금 커다란 필름 커패시터처럼 보일 것.

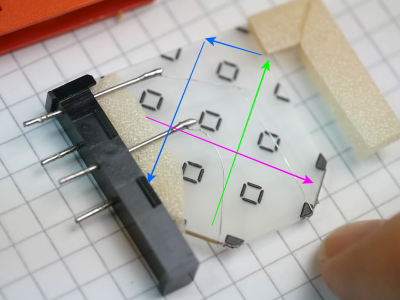

(▲ 초록색 화살표가 시작점 음파라고 가정하고…. 당구공이 당구대 쿠션을 먹고 돌고 도는 것처럼 돌다가 분홍색 화살표처럼 센서 쪽으로. 많이 돌리면 시간지연은 그만큼 커진다. 사각 격자는 순환 경로를 만들기 위한 구조물. 출처 및 추가 정보 열람 : youtu.be/bsk4WWtRx6M?feature=shared)
논리가 같은 무라타의 IF 세라믹 필터가, 갑자기 하늘에서 뚝! 떨어진 게 아님. 모두가 아는 아이디어인데, 언제 상용화했는지가 중요하다.
* 관련 글 : 빈티지 Electronics Australia : PAL 방식 컬러 TV 이해
