5년 만에… 와산교 님의 국산 인티앰프가 도착하였는데,
* 관련 글 : 인켈 AX-7R 인티앰프 (1), 관찰하기

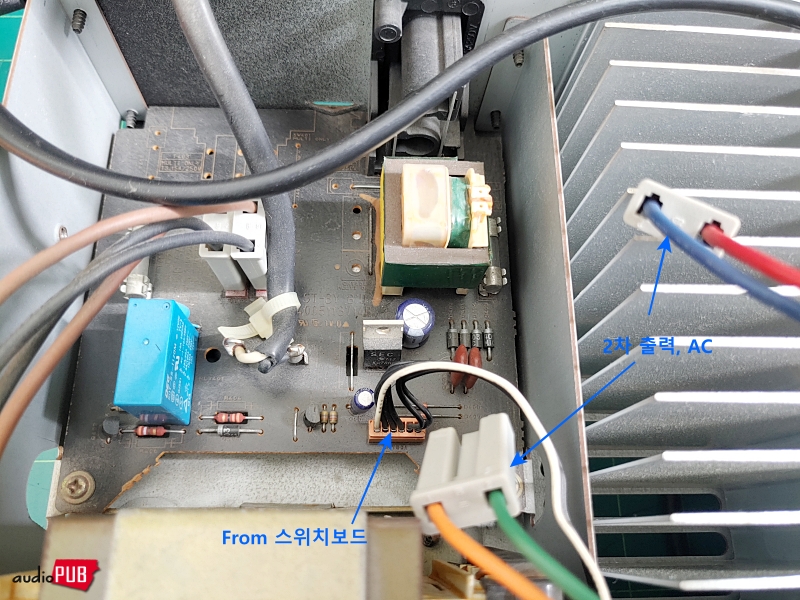

AC 플러그를 꽂자마자 딸깍!하는 소리가 나고, 메인 보드 안에 있는 모든 LED가 켜진다. 그것은, 사용자 조작과 무관하게 무조건 Power ON 상태가 된다는 뜻.
왜 그럴까? 궁리해 보면,

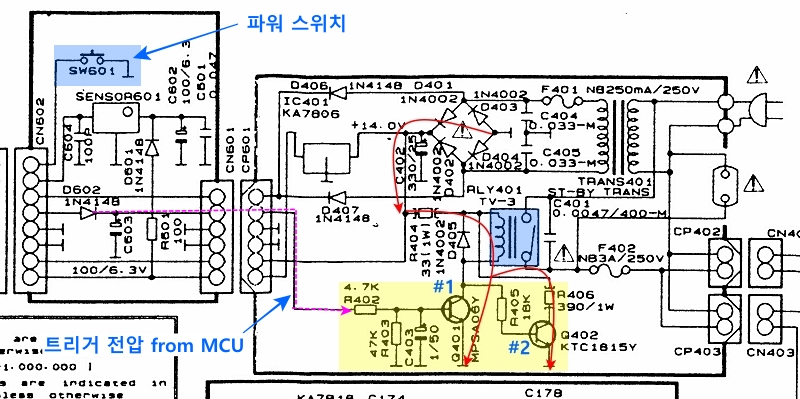

1) 회로도 검토
처리 흐름은, 사용자가 플러그를 꽂으면 작은 트래스포머는 무조건 통전 → 브릿지 다이오드 정류로 전원 보드의 모든 부품은 동작 대기 상태로 진입 → 사용자가 SW601 버튼 누름 + 마이크로 컨트롤러의 감지/트리거 전압 생성 → Q401과 Q402의 협업으로 RLY401 릴레이 ON → 메인 전원 공급 순이다.
사용자가 버튼을 누르기 전까지는 절대로 메인 전원이 공급되면 안 되는데, 그렇게 처리되고 있는 것. 당연히 고장이다.
2) 현물 반응 검토

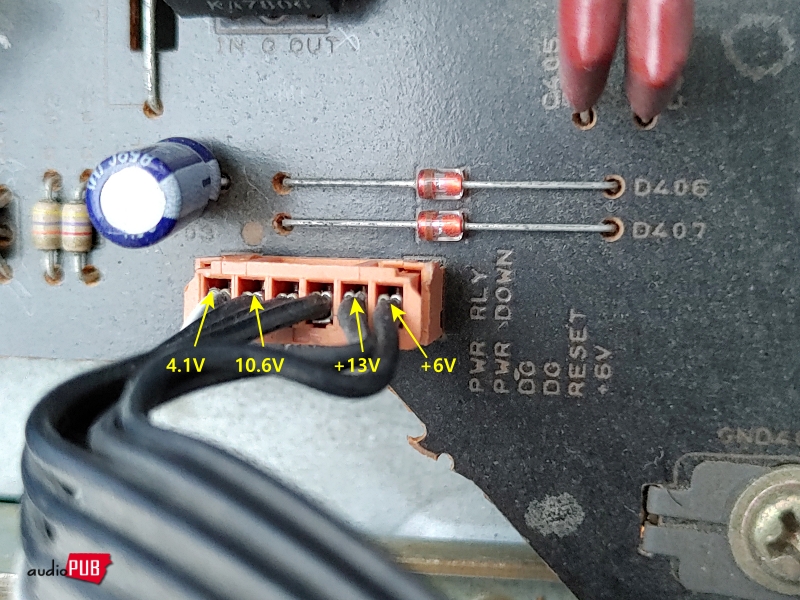

단자 전압은 다음과 같고… 현재, Q401의 V_be는 0.7V = 무조건 통전 모드.
uPD75108 MCU #57핀(=ST-BY RELAY) 전압은… 단자 기준으로 10.6V. (응? 너무 높다?) 직접 보는 게 귀찮아서 메인 보드 쪽으로 가는 커넥터를 분리해 보니, 무반응 즉. MCU가 디폴트로 전원을 켜고 있는 것. 전원 보드는 잘못이 없고.
(시간 흐른 후)

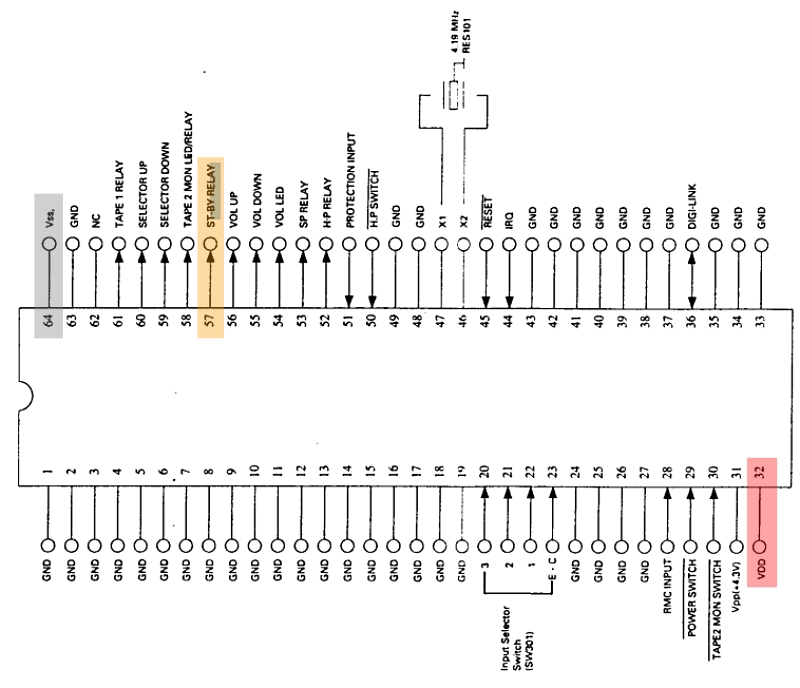

구형 MCU의 동작 전압이 10V를 넘어가는 것은 꽤 희한한 일이다. 그래서 #32핀 (+)전원 라인을 쭉~ 따라가 보면,
역시, 기대했던 5V 레벨에서 동작하는 게 맞음. 위 그림 #64핀 VSS(*)는 GND 라인에 직결되어 있다. 그러므로 0V GND와 +5V로 동작하는 것이고, 그렇게 때문에 #57핀 출력은 당연히 5V 이하이어야 한다.
* 참고로, (FET를 상정하고) VDD=Voltage of Drain, VSS=Voltage of Source, (트랜지스터를 상정하고) VCC=Voltage of Collector, VEE=Voltage of Emitter. 통칭하는 GND와 VEE, VSS는, 논리상 전위가 다를 수 있음. 대부분은 같지만…
그런데, 그렇지 않았음.

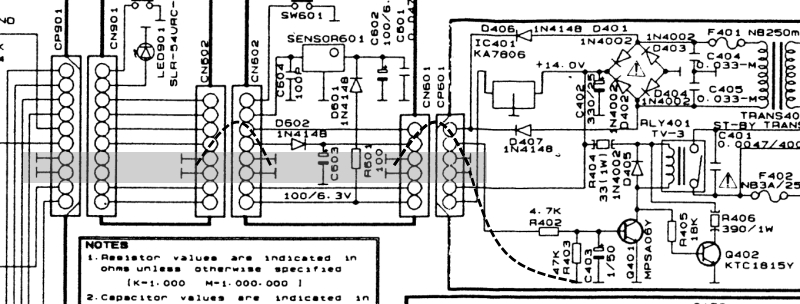

그것은 메인보드 GND와 전원 보드 내 Q401 에미터 전위가. 10V – 5V = 5V로, 공중에 붕~! 떠 있다는 뜻이 된다. 이것 하나만 문제가 아니라, 전원 보드이고 뭐고… 전체 쪽 보드의 GND 상태에 문제가 있다는 뜻.
커넥터 불량이나 냉땜이나 뭐… 간단한 문제이면 좋겠다. 다음 글에서 계속.
* 관련 글 : 인켈 AX-7R 인티앰프의 오류 (2)
