Accuphase T-100 아날로그 튜너, 브로슈어 살펴보기

글쓴이 : SOONDORI

1972년, Trio/Kewwood 출신 지로 카수가(Jiro Kasuga)가 설립한 캔소닉(Kensonic)이 아큐페이즈로 개명하더니… 1973년, T-시리즈 중 첫 번째 모델을 소개하다. 소개 시점으로 돌아가 보면, T-100은 공학적으로 훌륭한 물리 구조를 취하고 있다.

“양념 없이 정확해서 그런 것인데? 소리에 대한 감성적 판단 때문에, 아큐페이즈가 선호되지 않는 경우가 있던데… 짐짓 이해가 안 됨. (원본 문서 : 아큐페이즈 T-100 브로셔)


우수한 튜너는 오늘날 오디오 라이프를 크게 풍요롭게 할 수 있습니다. 방송 재생 자료가 풍부하기 때문에 신중한 에어 체크를 통해 테이프 라이브러리를 확장할 수 있는 좋은 기회를 제공합니다. 이상적인 튜너는 방송 스튜디오와 앰프를 연결하고 전파를 제거하는 데 적합해야 합니다. 따라서 전송 중 전파에 의해 수집되는 잡음, 간섭 및 왜곡을 귀로 감지할 수 없는 수준으로 줄여야 합니다.

이것이 바로 Accuphase T-100 튜너를 설계하는 데 가장 중점을 둔 부분입니다. 또한 수신 신호 레벨, 온도, 습도, 시간 변화와 같은 외부 변수에 대한 성능 안정성과 원활한 튜닝 및 스위칭 메커니즘에 특별한 주의를 기울였습니다. 간단히 말해, 이 뛰어난 튜너를 개발하기 위해 최첨단 전자 및 기계 기술이 사용되었습니다. 튜너에는 두 가지 기본 기능이 필요합니다. 하나는 수신기 프런트엔드처럼 전파를 포착하고 선택하는 기능이며, 다른 하나는 오디오 장비에서 매우 중요한 왜곡 없이 증폭 및 복조하는 기능입니다. 문제는 이 두 가지 요구 사항이 서로 상반되어, 한쪽이 개선되면 다른 쪽이 손상되는 경우가 많다는 것입니다. 이 문제를 해결하려면 최고 수준의 기술과 상당한 비용이 필요합니다.

Accuphase T-100 튜너를 개발하면서 저희는 최신 무선 주파수 기술을 개발하고 필요한 새로운 회로를 아낌없이 추가함으로써 이러한 과제를 해결했습니다. 그 결과, 저희는 자랑스럽게 선보일 수 있는 제품을 개발했으며, 여러분도 이 튜너에 특별한 애착을 갖게 되실 것이라고 확신합니다.

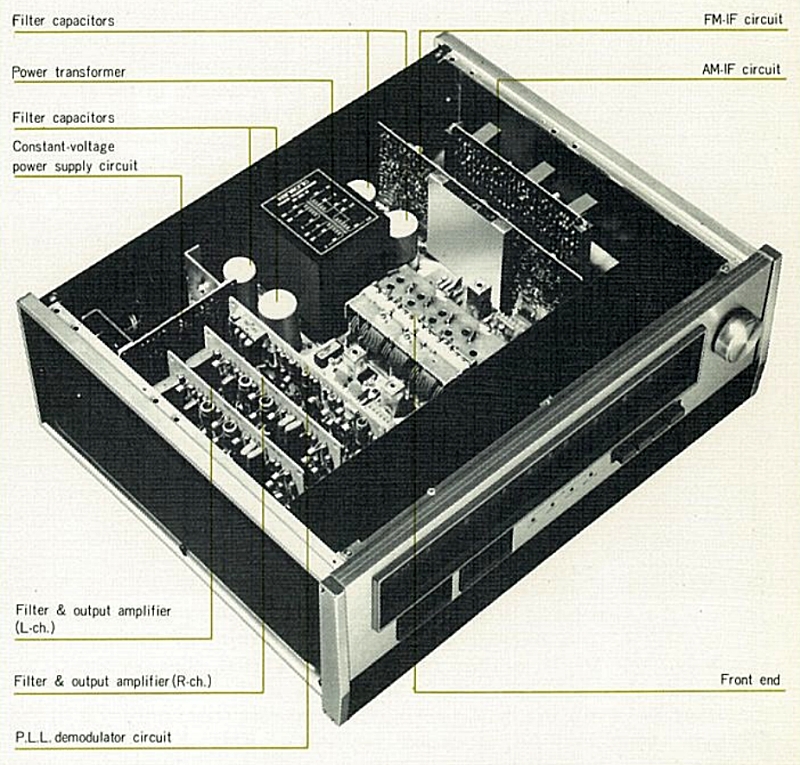

(▲ ‘공학적으로 훌륭한 구조’라고 적은 이유는… 베이스 보드 + Slot + 카드식 모듈 보드를 사용하였기 때문에. 튼튼하고, 엔지니어링 스탠더드까지 생각하는 산업용 시스템에서 흔히 그런 구조를 취한다)

고급 설계 FM 프런트엔드

안테나에서 수신된 FM 신호는 RF 증폭기에 의해 튜닝 및 증폭된 후, 컨버터 회로에서 국부 발진기 신호와 혼합되어 10.7MHz 중간 주파수(IF) 신호를 형성합니다. 이 회로는 프런트엔드라고 하는 부분을 구성하며, 튜너의 성능을 결정하는 데 중요한 역할을 합니다. 이 부분은 약한 신호를 잘 증폭하고, 강한 신호를 왜곡 없이 처리하며, 모든 무선 주파수 잡음 및 간섭을 완전히 제거할 수 있어야 합니다.

T-100은 선형 주파수, 5갱 튜닝 커패시터, 이중 튜닝 RF 증폭기 단, 완벽한 회로 간 차폐, 국부 발진기 버퍼 회로, 모든 RF 및 컨버터 회로에 듀얼 게이트 FET 등을 사용하여 이러한 요구 사항을 충족합니다. 이는 100dB 이상의 스퓨리어스 신호 제거 성능 등급을 통해 입증됩니다. 이미지 제거 성능 또한 90dB보다 우수합니다. T-100은 250kHz 간격으로 선형 주파수를 표시하는 245mm(9-1/2인치) 폭의 슬라이드 룰 타입 다이얼을 탑재하고 있으며, 정밀 튜닝 메커니즘과 결합되어 부드럽고 정확한 튜닝을 보장합니다.

FM IF 회로의 15단계 선형 위상 필터

프런트 엔드에서 입력된 10.7MHz IF 신호는 IF 증폭기 회로로 들어가 증폭되어 검출기로 공급되고, 인접 주파수 신호는 제거됩니다. 이러한 제거(IF 선택도)는 일반적으로 기존 튜너의 변압기 또는 기계적 필터의 기능입니다. 그러나 T-100은 새롭게 개발된 15단계 선형 위상 필터와 집적 회로를 결합하여 더 나은 제거 성능과 동시에 왜곡을 줄였습니다. 따라서 선택도는 음질과 양립할 수 있도록 설계되었으며, 이는 0.1% 미만의 왜곡률과 70dB 이상의 유효 선택도라는 성능 등급을 통해 입증되었으며, 이는 기존 튜너의 한계를 크게 뛰어넘는 것입니다.

광대역 FM 검출기

선형 위상 증폭된 IF 신호를 왜곡 없이 오디오 신호로 복조하기 위해, 이 신호는 특수 검출 회로에 입력됩니다. 이 검출 회로는 일반적으로 사용되는 검출기보다 3배 넓은 1,200kHz 폭의 판별기를 사용합니다. 이는 스테레오 특성을 크게 향상시킵니다.

위상 고정 루프 스테레오 복조기

오디오 신호를 좌우 채널 스테레오 신호로 분리하는 스테레오 복조기에서 코일 및 커패시터 튜닝 회로를 사용하지 않습니다. 대신, 부반송파 발생기의 위상을 수신 파일럿 신호의 위상과 자동으로 동기화하는 최첨단 위상 고정 루프 스테레오 복조기를 사용합니다.

이를 통해 45dB(1kHz) 이상의 우수한 스테레오 분리도와 0.2% 미만의 스테레오 왜곡률을 얻을 수 있습니다. 또한, 긴 수명과 안정적인 성능을 보장합니다.

독립형 멀티패스 미터

신호 및 튜닝 미터 외에도 전면 서브 패널 내부에 독립형 멀티패스 미터가 있습니다. TV 고스트 신호와 같은 멀티패스 신호는 FM 스테레오 음질을 저하시키는 왜곡을 유발합니다. 이를 방지하려면 멀티패스 미터의 편향을 최소화하도록 FM 안테나를 배치해야 합니다.

저왜곡 AM 튜너

AM에서도 고품질 방송을 청취할 수 있지만, 주파수 응답은 다소 제한적입니다. AM은 대부분의 고음질 제조업체에서 보조적인 요소로 취급되어 왔으며, 새로운 설계 고려 사항은 거의 없었습니다.

그러나 새로운 유형의 검출기 회로, 최적의 대역폭 연구, 그리고 프런트엔드 및 IF 단에 고가의 MOS 및 J형 FET를 사용한 덕분에 T-100은 왜곡이 적고 잡음이 없는 AM 음악 성능을 제공할 수 있습니다.

기타 기능

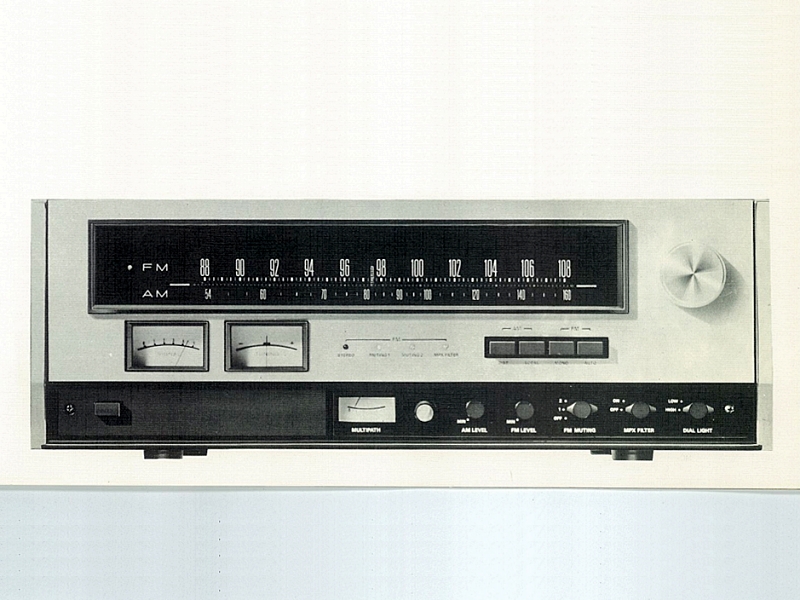

전면 서브 패널에는 2단계 음소거 스위치, 스테레오 노이즈 필터 컨트롤, AM 및 FM 개별 레벨 컨트롤, 그리고 다이얼 조명 컨트롤이 있습니다. 서브 패널 커버를 열면 멀티패스 미터 램프가 자동으로 켜집니다.


* 제 짝  C-200 프리앰프와 P-300 파워앰프를 포괄하는 브로슈어에서, 끝물 정리. 대체로 시니컬하고 깐깐하고 솔직하다.

저희는 오디오 기술을 통해 흥미롭고 영감을 주는 음악, 마음을 감동시키고 삶을 풍요롭게 하는 음악을 추구합니다. 이것이 바로 “기술을 통해 삶을 풍요롭게”라는 저희 슬로건의 핵심 아이디어입니다. 이는 모든 Accuphase 오디오 제품의 기본 원칙이며, 고급스러움은 사치로 여겨질 수도 있습니다. 하지만 저희는 들리지 않는 불필요한 장식은 지양하고, 프로그램 소스의 음악적 콘텐츠를 가장 잘 재현하는 방법에 엔지니어링을 집중하고자 합니다.

“Accuphase 톤”이 그 자체로 인정받는다면, 이는 저희가 올바르게 해석한 소리의 표현이 될 것이며, 그 특징은 매우 특별한 수준의 투명성과 선명도일 것입니다. 이를 위해 저희는 엔지니어들에게 음악 교육을 재교육하여 저희가 재창조하고자 하는 이 예술에 대한 지식과 감상력을 더욱 높이고 있습니다.

사양에 대한 저희의 견해

무의미한 수치를 나열하지 않는 것이 사양에 관한 당사의 정책입니다. 오히려 최상의 음악 재생에 가장 중요한 특성을 강조하고, 각 수치가 좋은 음악의 관점에서 무엇을 의미하는지 매우 신중하게 고려합니다. 당사의 사양 수치는 매우 보수적으로 평가되며, 사용자에게 지속적이고 긴 수명의 성능을 보장할 수 있는 수준을 나타냅니다. 당사는 사양이 오디오 구성 요소의 품질을 결정하는 중요한 요소임을 인정하지만, 수치 이면에 숨겨진 것이 훨씬 더 중요하다고 생각합니다.

주파수 응답

일부 초광대역 지지자들은 과도 응답의 관점에서 DC에서 100kHz까지의 주파수 응답이 필요하다고 주장합니다. 그러나 실제로 어떤 프로그램 소스도 20kHz를 넘지 않습니다. 또한, 최고 품질의 15인치 테이프 레코더에 구형파(수많은 고조파가 있는 사인파)를 녹음하는 경우, 7kHz를 초과하는 기본 사인파만 녹음할 수 있습니다 7kHz에서도 기본파와 3차 고조파(21kHz)가 정점에서 단일 딥을 갖는 합성파를 형성하는 것이 기록될 수 있는 전부입니다. 화자의 범위는 거의 같습니다.

인간의 가청 범위가 20kHz인 반면, 대부분의 사람들은 7kHz를 넘어서는 고조파를 구별할 수 없습니다. 그들에게는 오실로스코프의 10kHz 사각파는 청력의 관점에서 무의미할 것입니다. 따라서 우리는 20Hz에서 20kHz의 주파수 응답 범위가 충분하다고 생각합니다. 인간의 가청 범위를 넘는 주파수의 특성과 관련하여 더 중요한 것은 가청 범위 내의 입력 펄스에서 오버슈트 왜곡과 진동을 방지하기 위한 위상 특성입니다. 이 문제는 수백 kHz까지 확장되므로 넓은 범위만 있는 평탄한 주파수 응답 특성에 만족할 수 없습니다.

잡음 레벨

신호 대 잡음 레벨의 비율을 신호 대 잡음비 또는 S/N이라고 합니다. 최소 50dB 정격을 필수 최소값으로 간주하며, 좋은 품질의 경우 60dB 이상, 고품질 오디오 장비의 경우 70dB 이상을 권장합니다. 또한 FM 튜너의 신호 대 잡음비 정격은 일반적으로 100% 변조로 측정되는 반면 평균 방송 신호 레벨은 약 10dB 낮으므로 10dB를 빼야 합니다.

전력 증폭기의 경우 “무신호” 조건에서 잔류 잡음이 전혀 없어야 합니다. 그런 다음 이 레벨을 출력과 비교하여 S/N비를 결정하므로 이 비율은 전력에 따라 달라집니다. 출력 전력에 대한 최소 S/N 요구 사항은 10W: 79dB, 20W: 86dB, 100W: 89dB, 150W: 90.8dB입니다. 이러한 정격보다 낮으면 잡음이 발생할 수 있습니다.

왜곡

음량, 주파수 등과 관련된 총 고조파 왜곡(THD)에 대한 서로 다른 검사 기준으로 인해 과거에는 비교 관점에서 종종 의미가 없었던 서로 다른 등급이 도출되었습니다. 그러나 오늘날 장비 개선과 더욱 세심한 청취자를 통해 최고 전문가들은 이러한 방법의 재검토가 필요하다고 생각하고 있습니다. 저희는 S/N 50dB를 잡음에 대한 최소 요구 사항으로 간주하므로 THD의 최대 기준으로 -50dB(약 0.2%)를 고려해야 한다고 생각합니다.

두 신호가 THD 왜곡을 가지고 증폭기에 입력되면 혼변조 왜곡(IMD)이 발생하고 소리가 탁해집니다. THD와 IMD는 모두 비선형 증폭기로 인해 발생하며 상호 관계가 있습니다. IMD는 THD의 1~6주기 내에서 발생하고 클리핑 레벨을 지나 급격히 증가합니다. 혼변조 왜곡의 허용 오차는 수년 동안 2~5%로 간주되었지만, 저희 테스트 결과 고품질 증폭기에서는 0.5% 미만으로 유지되어야 합니다.

댐핑 팩터

DF – 스피커 임피던스 / 앰프 출력 임피던스

라디오 진공관 시대에는 공진점 근처의 스피커 응답 특성이 앰프의 높은 출력 임피던스로 인해 사용된 앰프에 따라 상당히 달랐기 때문에 다양한 앰프-스피커 조합을 실험하는 것을 즐겼습니다. 솔리드 스테이트 앰프와 낮은 출력 임피던스의 등장으로 댐핑 팩터는 20을 넘어 수백으로 뛰어올랐고, 한때 오디오 제조업체들 사이에서 “DF” 경쟁이 있었습니다.

DF가 증가하면 스피커의 Q 팩터가 향상되는 것은 사실이지만, 이는 댐핑 팩터 10까지만 해당됩니다. 이 지점을 넘어서는 증가는 아무리 크더라도 미미한 효과만 가져오며 음질 향상에는 기여하지 않습니다.

또 다른 중요한 요소는 앰프의 DF 주파수 특성이 20Hz에서 20,000Hz까지 평탄해야 한다는 것입니다. 그렇지 않으면 스피커 임피던스가 특정 주파수에서 드라이버 전압을 변화시킵니다. 즉, DF 주파수 특성이 고르지 않거나 출력 임피던스가 높은 앰프는 스피커에서 최대 성능을 얻을 수 없습니다. 좋은 앰프는 모든 유형의 입력 부품뿐만 아니라 함께 사용되는 모든 스피커에서 최상의 성능을 얻을 수 있어야 합니다.

이러한 의미에서 10 이상의 댐핑 팩터를 가져야 합니다. DF를 제어하는 ​​것은 다양한 스피커 시스템에서 음색을 생성하는 방법 중 하나로 간주될 수 있습니다.

측정할 수 없는 것

위에서 몇 가지 중요한 오디오 장비 특성과 이에 대한 당사의 의견을 언급했지만, 동적 특성과 같이 정확하게 측정할 수 없는 특정 사항들이 있다는 것을 알고 있습니다. 예를 들어, 회로의 특정 부품은 정격이 동일하더라도 소리에 미치는 영향이 다를 수 있습니다. 이러한 이유로, Accuphase에서처럼 완성된 오디오 부품은 성능에 대해 철저한 테스트를 거쳐야 합니다.

제품과 관련된 중요 요소

오디오 제품이 단순히 소리가 좋다고 해서 좋다고 할 수는 없습니다. 당사는 제품에 대한 기본 설계 및 엔지니어링 정책을 구성하는 8가지 요소를 나열합니다. 독창성, 성능 사양 보장, 메커니즘, 디자인, 긴 수명 신뢰성, 안전성, 서비스 및 완벽한 사용자 만족입니다. 마지막 요소인 “완전한 사용자 만족”은 제품의 총체적인 가치를 나타내므로 가장 중요하다고 생각합니다.

4채널에 관하여

미국의 한 오디오 전문 매체는 진정한 4채널 사운드는 기존의 스테레오 사운드에 방향성이 아닌 새로운 차원을 더해야 한다고 주장한 바 있습니다. 다시 말해, 청취자를 음악으로 감싸는 것이 아니라, 모두가 2채널 재생보다 개선되었다고 인정하는 실제 콘서트홀 수준의 사운드에 더 가까워져야 한다는 것입니다. 4채널 재생에 대해서도 마찬가지입니다. 4채널 사운드가 등장한 지 몇 년이 지났지만, 아직 보편적으로 받아들여지지는 않았습니다. 미국에서는 관심 있는 사람들이 어느 정도 시도하고 있지만, 유럽에서는 아직 거의 받아들여지지 않았습니다.

일본에서는 일반 대중을 대상으로 제작된 고음질 단일 유닛 오디오 장비가 거의 모두 4채널로 전환되었지만, 더 까다로운 부품 시장은 “기다려보자”는 태도를 취하고 있습니다. 4채널 녹음은 RM, SQ, CD-4의 세 가지 방식으로 표준화되었지만, 더 중요한 것은 4채널 사운드의 대중화와 수용에 앞서 해결해야 할 몇 가지 의문점이 남아 있다는 것입니다. 리어 스피커에서 어떤 종류의 사운드를 재생할지, 어떤 종류의 스피커를 사용할지, 그리고 어떤 위치에 배치할지, 재생할 때마다 리어 밸런스를 조정하는 과정을 없애기 위한 녹음 방식 표준화 등이 그 예입니다.

4채널 방식에도 호환성, 내구성, 비용, 방송 가능성, 좋은 음반의 확보 등 아직 해결해야 할 문제들이 많이 남아 있습니다. 사용자들은 이러한 모든 측면을 고려하여 결국 자신에게 가장 적합한 방식을 결정하게 되겠지만, 여전히 많은 의문점들이 남아 있어 쉽게 결정을 내리기 어렵습니다.

저희는 4채널 사운드가 직면한 근본적인 문제들이 어떻게 해결되는지 지켜보면서 스테레오 사운드의 품질을 지속적으로 업그레이드해 나갈 것입니다.

[ 관련 글 ]
Accuphase T-105 디지털 튜너, 브로슈어 살펴보기
Accuphase T-106 디지털 튜너, 브로슈어 살펴보기
Accuphase T-109V 디지털 튜너의 DGL 검파

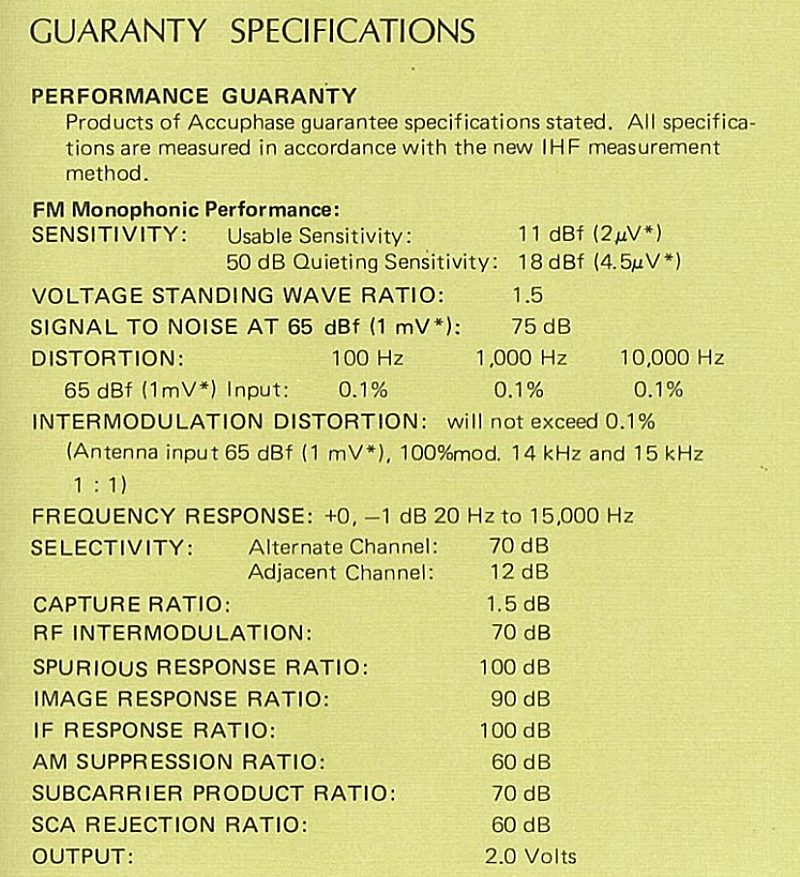

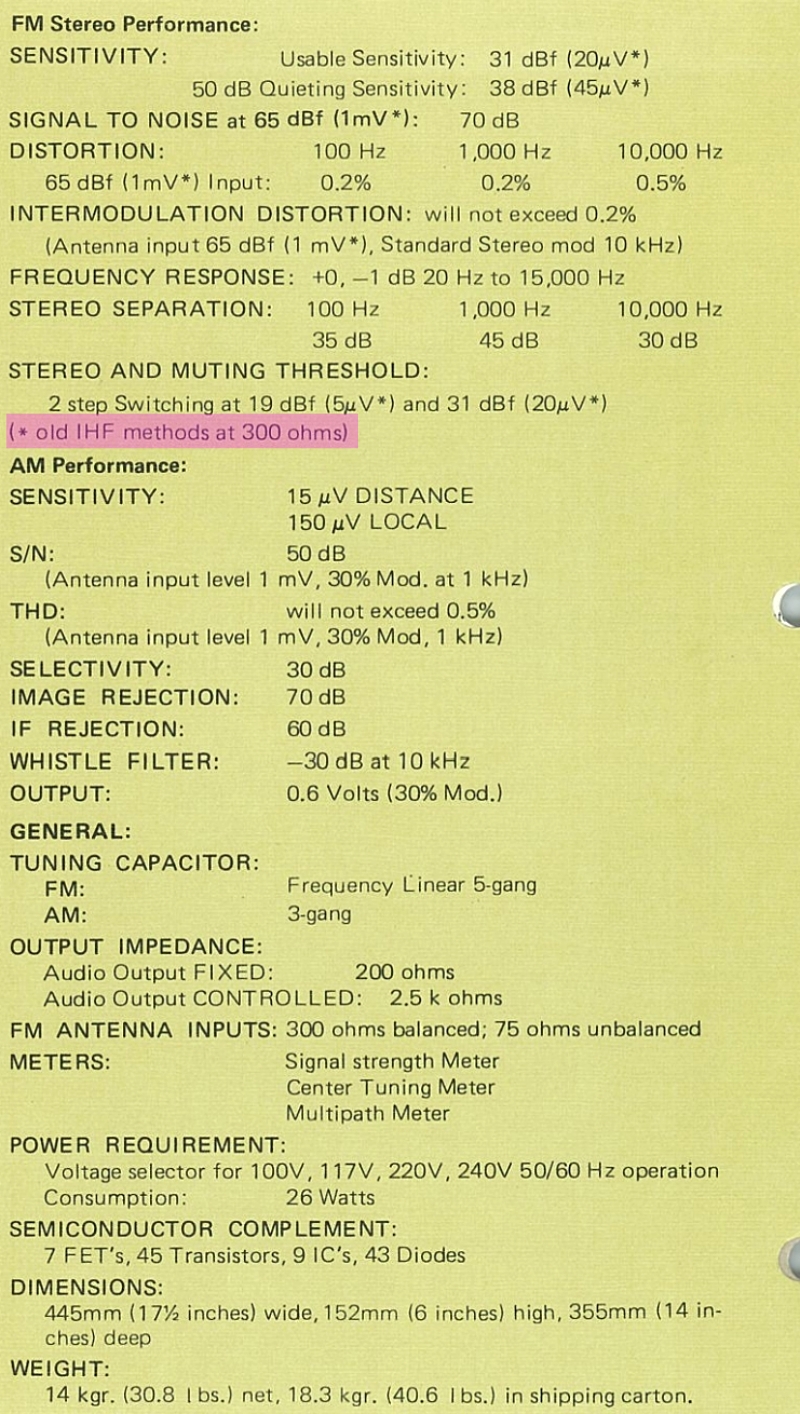

확실히 10년 후의 IC화 튜너에 비해서도, 견줄만한 스펙을 갖고 있다. 고급은 고급.

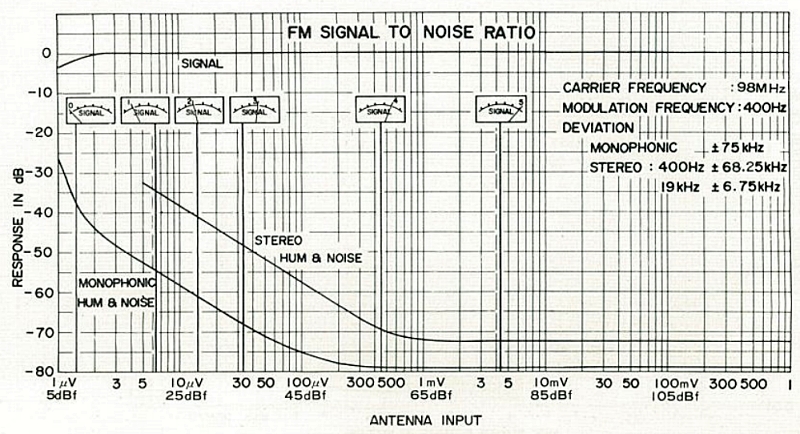

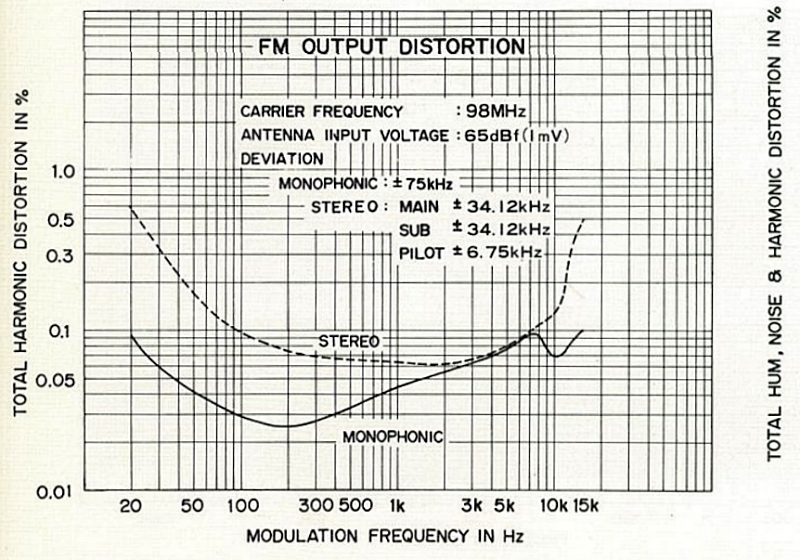

그래프가 더 일목 요연하게 정보를 전달한다.

테스트 신호 입력 강도인 IHF 65dBf에 대한 의미 해석

이상에서, 300오움 안테나 단자에 전력단위 65dBf RF 신호가 주입되는 조건임을 명시하고 있다. (IHF는, 지금은 사라진 미국 하이파이협회(Institute of High Fidelity)의 축약어. 미국이 그렇고 유럽은 DIN 지침에 따름.)

* 관련 글 : Audio Precision社가 정리한 오디오 사양 읽는 방법

그렇고… 10의 마이너스 15승인 펨토(Femtto) 전력 65dBf는, (똑같은 전력단위인, 단순 자릿수 싸움에 휘말린) -55dBm과 같다. 그것을 300오움 부하 임피던스 기준 전압단위로 환산하면 59.77dBu(dBuV).

어? 수치가 엇비슷한데, SSG가 표시하는 60dBu에 상당하는 것일까? NO! SSG는 50오움을 상정하고 있음. 50오움으로 재계산하면, 환산값은 51.99dBu(*)가 된다. 즉, SSG 60dBu보다 훨씬 작은 값.

* 흔히 dBu라고 적지만, 자판 입력이 불편하여 그런 것이고 본래는 μ를 쓰는 게 맞음. 즉, dBμ 또는 dBμV. (dBV는, 1V를 기준으로 삼는 훨씬 큰 값이다.)

상대적으로 (전압단위) SSG 60dBu@50 오움이, 안테나 임피던스 300오움을 전제로 하는 (전력단위) IHF 65dBf보다 큰 RF 에너지이다.

그래요? 그런데… DIYer RF 케이블의 부실함, 기타 부실함이 겹치면, <SSG가 표시하는 60dBu의 RF 에너지>가 IHF 65dBf와 엇비슷한 수준이 될 것. 게다가, 대충 기억으로는, SSG 표시 값에서 5~10을 차감하는 게 합당할 지경이었음. DIY 세상에서는, SSG와 튜너의 조합 조건에 따라서는 오히려 <SSG 60dBu의 RF 에너지>가 65dBf보다 더 작을 수도 있겠다.

(▲ 이 그~지같은 중국제 케이블의 104.6Mhz 임피던스는 약 1.3K오움. 말도 안 되게 큰 값. SSG 70dBu, 80dBu…강제로 신호를 밀어 넣어도 제대로 RF 에너지가 전달되지 않을 것이므로, 잘못된 상황을 만들어낼 수도 있다. Dial Span 반응을 살펴볼 때, “이게… 왜 이러지?” 당황하지 않도록 잘 기억해야 함)

* 관련 글 : 스테레오 신호발생기에 물리는 저잣거리 케이블의 품질은? (1)

(Y형 클립 케이블을 쓸 때) 그냥 아무 생각없이, 튜너 상태를 봐가면서 SSG 표시 60dBu~70dBu 사이에서 적당히, 마음 가는대로 쓰는 게 정신건장에 좋다. 극도로 정확하게 하려면, 감쇠 제로 초고급 RF 케이블을 쓰고, 당연히 50-75오움, 50-300오움 임피던스 정합기를 쓰고, 뭘 쓰고… 그런 것은 역시, 아큐페이즈 연구실에서나?

* 관련 글 : FM 신호발생기의 출력 강도와 IHF 65dBf
