글쓴이 : SOONDORI
PC에 꽂아둔 ATI 영상 카드의 DIN 단자는 7핀. 돌리려는 VHS 플레이어의 DIN 단자는 4핀이다. 핀 수가 다른데…둘을 연결하는 방법은?
* 관련 글 : ATI TV 카드와 삼성전자와 하이닉스

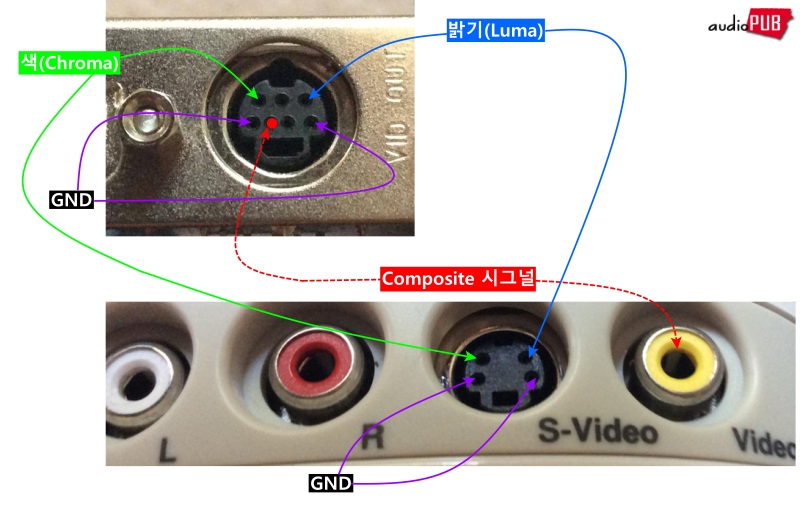

색차 신호와 밝기 신호 핀 할당은 위치까지 동일하고, 7핀 쪽에 컴포지트 신호 교환용 핀이 따로 지정되어 있음. 표준 할당 핀 정의 그대로 연결하면, 다음과 같은 모습이 될 것이다. 원론상.
(예시 이미지 출처 : https://superuser.com/questions/1225003/7-pin-s-video-and-4-pin-s-video-compatibility)

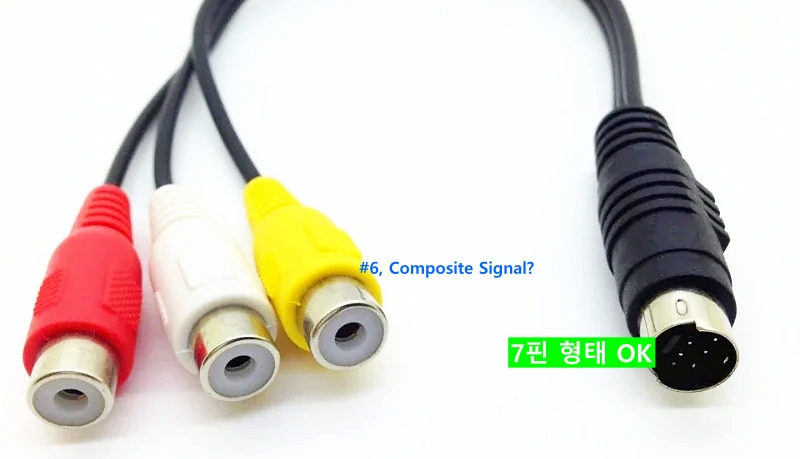

상용 제작품이 있을 법도 한데? ‘S-Video RCA’로 검색하고, 1.5m짜리를 클릭. 왜 그런 선택을 했는가 하면…

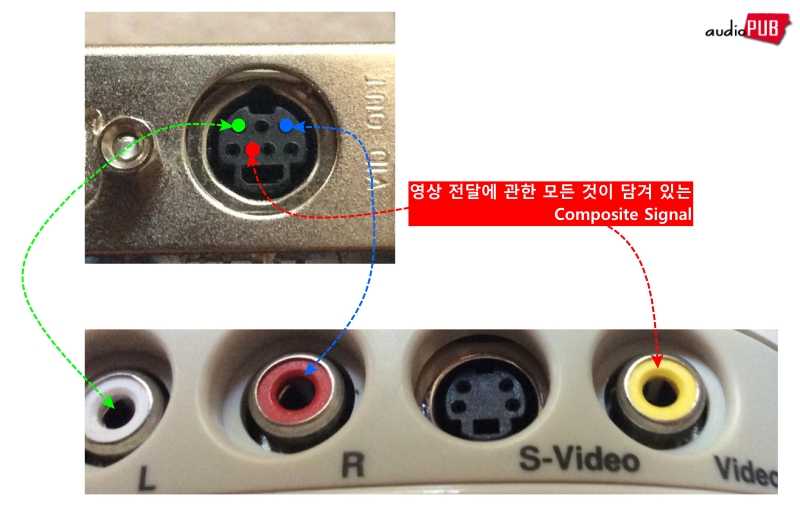

PC 카드 쪽 7개 핀에 대하여, a) 적색과 흰색에 연결된 핀을 L/R 오디오 입력에 할당하고, b) 노란색에 연결된 핀을 컴포지트 신호 입력에 할당하는 사례를 기억했기 때문에. 그 논리에 따라 앞선 이미지를 재정리하면 다음과 같다. So Simple?
(시간 흐른 후)

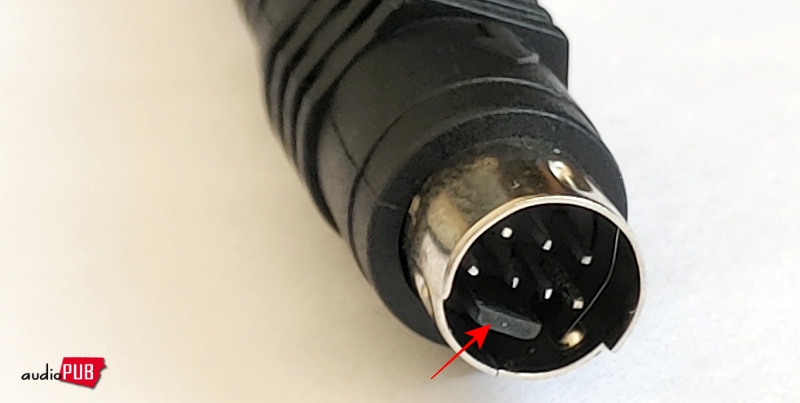

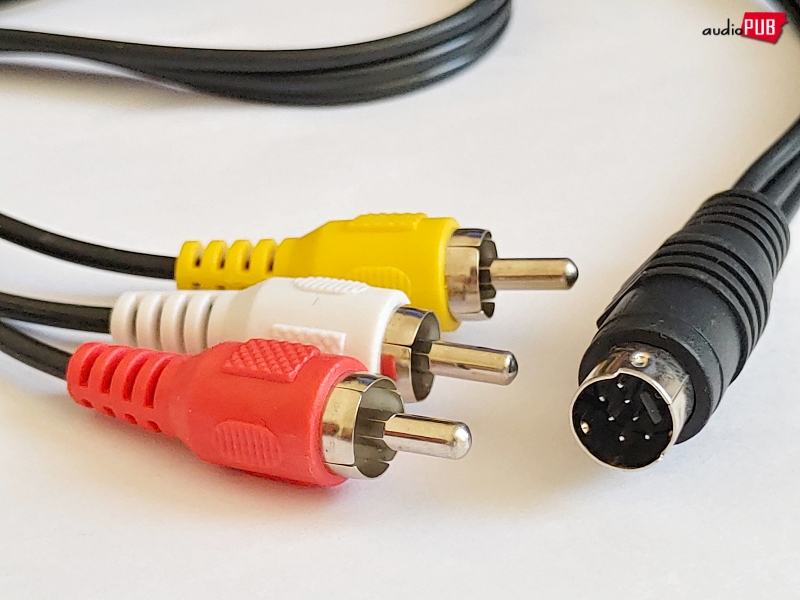

가격이고 뭐고를 잊을만하면 도착하는 것을 선택하였는데… 몇천 원짜리 제품의 품질은 좋다.
(시간 흐른 후)

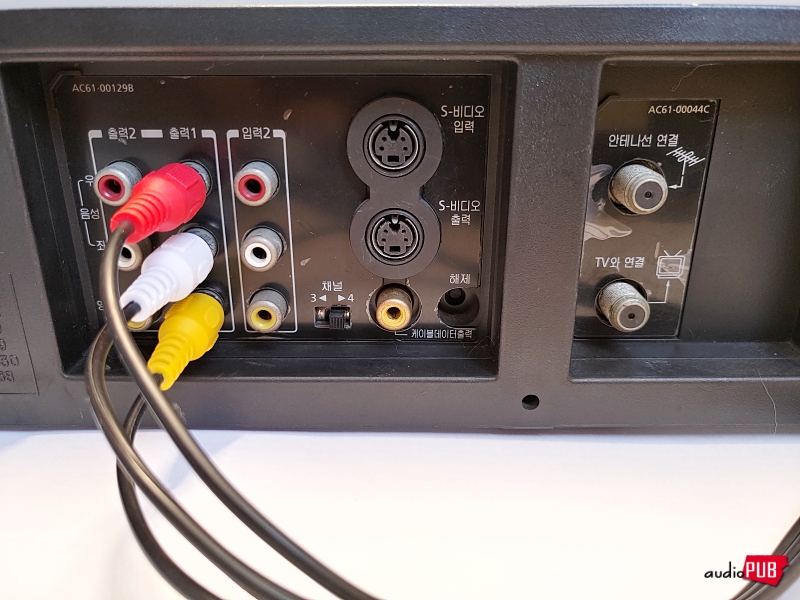

디지털 ATSC 규격만 받아들이는 ATI 원드 카드. 국내용 NTSC VTR의, 어떠한 아날로그 출력도 수용하지 못한다. 그러므로 모든 게 꽝!. 끝,
