Accuphase T-103 아날로그 튜너, 브로슈어 살펴보기

글쓴이 : SOONDORI

자신들이 만든 것을 일목요연하게, (최대한 기술적 관점에서) 설명하고 있는 아큐페이즈. 그들의 태도가 약간 특이하다고 판단되고… 그런 게 다 브랜드 매력이다. (원본 문서 : 아큐페이즈 T-103 튜너 브로셔)


방송국은 FM 대역에서 일정한 간격으로 디지털 방식으로 주파수를 할당받습니다. 따라서 디지털 디스플레이 시스템은 튜닝된 FM 방송국의 주파수를 표시하는 데 매우 적합합니다. 하지만 기존의 슬라이드 룰 다이얼과 포인터 위치를 통한 방송국 선택에 너무 익숙해진 청취자도 많을 것입니다. 하지만 디지털 디스플레이 방식을 선호하는 경향이 커지고 있으며, 최근 다양한 분야에서 디지털 디스플레이 기술이 점점 더 많이 도입되고 있기 때문에, Accuphase는 FM 팬들에게 T-103 튜너에 두 가지 유형의 튜닝 보조 장치 중 하나를 선택할 수 있도록 제공하고 있습니다.

디지털 디스플레이 튜닝에는 두 가지 방법이 있습니다. 첫 번째는 기존의 가변 커패시터 방식이고, 두 번째는 전자 합성기 방식입니다. 각각 장단점이 있습니다. 가변 커패시터 방식은 과거와 마찬가지로 튜닝 주파수를 기계적으로 변경합니다. 오랜 역사를 가진 매우 완벽하고 신뢰할 수 있는 시스템입니다. 신중한 설계를 통해 탁월한 성능을 보장합니다.

수정 발진기로 제어되는 신시사이저 시스템은 전자적으로 튜닝되며, 메모리 시스템에 미리 프로그램된 FM 방송을 정확하고 즉각적으로 튜닝합니다. 하지만 신시사이저 튜너가 고급 가변 커패시터 튜너와 동일한 RF 성능 특성을 달성하려면 매우 높은 수준의 프런트엔드 설계 기술이 필요합니다. 따라서 모든 신시사이저 튜너가 고급 튜너라고 생각하는 것은 오산입니다. 오히려 두 유형의 튜너의 주요 차이점은 신시사이저 튜너에서는 가변 커패시터 시스템 메커니즘만 전자화되었다는 것입니다. 따라서 튜너 성능 측면에서는 다양한 종류의 가변 커패시터 유형 튜너가 있는 것처럼 저급 신시사이저 튜너도 있다는 것은 사실입니다.

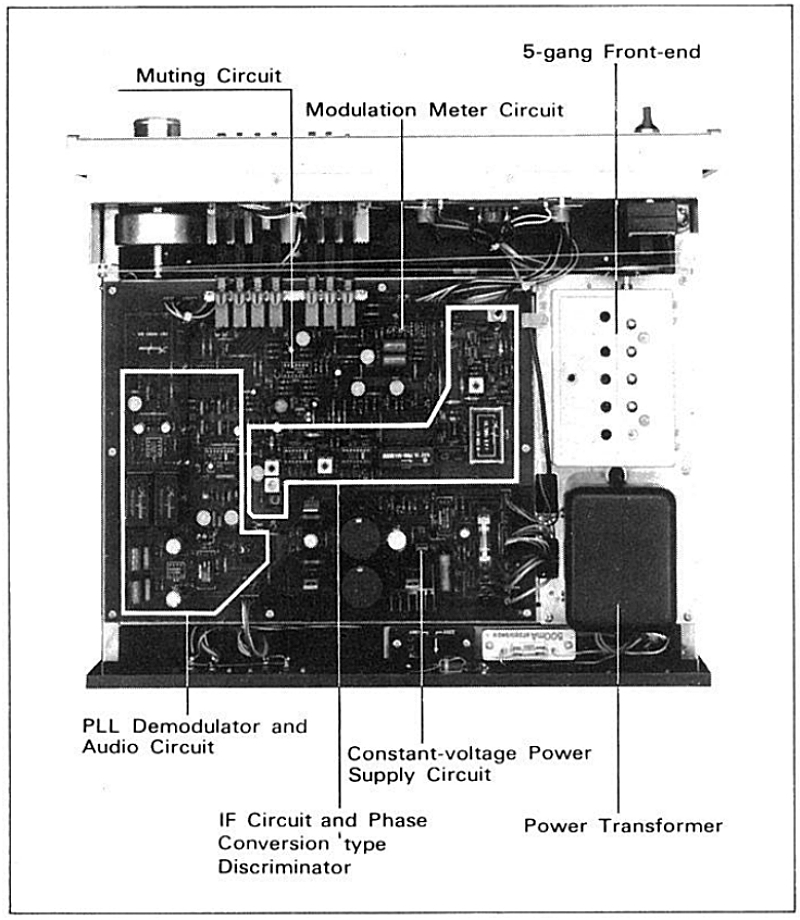

T-103은 고도로 완성된 가변 커패시터 튜닝 시스템과 정확한 디지털 주파수 디스플레이 시스템의 장점을 결합한 하이브리드 FM 튜너입니다. 이 제품의 독특한 특징 중 하나는 전원 스위치가 꺼져 있을 때는 디지털 디스플레이가 시계 역할을 하고, 전원 스위치가 켜져 있을 때는 튜닝된 FM 주파수를 표시한다는 것입니다. Accuphase Hi-Fi 기술의 결합을 통해 T-103은 최고의 성능을 자랑하는 이상적인 FM 튜너로 개발되었습니다. 첨단 FM 튜너 설계에 기반한 저희의 노력은 T-103의 Hi-Fi 성능과 뛰어난 선택도를 보장하는 뛰어난 사양을 통해 입증되었습니다.

동조 주파수 및 정확한 시간의 디지털 표시

쿼츠 발진기와 디지털 카운터 회로는 동조 주파수를 100kHz 단위로 디지털로 표시하며, 기존의 다이얼 포인터 시스템을 대체합니다. 동조 주파수는 100kHz 단위로 표시되지만, 주파수는 연속적으로 가변되므로 25kHz 또는 50kHz와 같은 홀수 합 라디오 방송국 주파수를 완벽하게 동조할 수 있습니다. 10kHz 단위는 100kHz의 가장 가까운 정수로 반올림합니다. 예를 들어, 튜너가 92.25MHz 주파수의 방송을 수신할 때 디지털 디스플레이는 반올림된 92.3MHz를 표시합니다. 또한 93.22MHz의 동조 주파수는 93.2MHz로 표시됩니다. 중앙 입력 튜닝 미터는 정확한 튜닝 지점을 표시하며, 미터 눈금에는 수신 신호가 얼마나 어긋났는지 주파수 단위로 표시합니다. 디지털 디스플레이는 전원 스위치가 꺼져 있을 때 정확한 시간을 표시하는 시계 역할을 합니다. 전원 스위치가 켜져 있을 때에도 라디오 수신 중에 버튼을 살짝 누르면 시간을 확인할 수 있습니다.

프런트엔드 5갱 튜닝 커패시터는 간섭을 완벽하게 차단합니다.

프런트엔드는 사실상 모든 튜너의 “심장”입니다. 입력 신호를 선택하고 증폭하여 10.7MHz의 중간 주파수를 생성하여 IF 섹션으로 전달합니다. 따라서 프런트엔드 설계 기술은 튜너의 성능과 가장 중요한 감도 및 간섭 차단 기능을 실질적으로 결정합니다. T-103은 5갱 가변 커패시터를 사용하여 120dB의 이미지 제거 및 75dB의 RF 혼변조 제거와 같은 매우 뛰어난 스퓨리어스 잡음 제거 특성을 달성합니다. 또한 10.3dBf의 매우 높은 감도를 보장합니다.

선형 위상 IF 회로는 LC 및 SAW(표면 탄성파) 필터 네트워크를 특징으로 합니다.

프런트 엔드에서 생성된 10.7MHz IF 신호는 IF 회로로 입력되어 증폭되고, 진폭이 제한되며, 인접 신호는 판별 회로로 입력되기 전에 제거됩니다. IF 섹션의 높은 선택도와 낮은 왜곡 요구 사항을 충족하기 위해 선택도와 군 지연 시간 특성이 우수한 SAW 필터가 LC 필터와 결합됩니다.

SAW는 표면 탄성파(Surface Acoustic Wave)의 약자로, 서로 마주보는 빗살 모양의 이빨을 가진 두 세트의 전극을 사용하는 필터 장치입니다. 한쪽 전극은 압전 소자에 의해 여기되고, 에너지는 표면 진동을 통해 다른 전극으로 전달되어 전기 변환을 수행합니다. 이 필터 장치는 소자의 모양, 탄성, 그리고 재질에 따라 주파수 대역폭이 결정되는 새로운 필터 장치입니다. 안정적이고 긴 수명의 성능을 제공합니다.

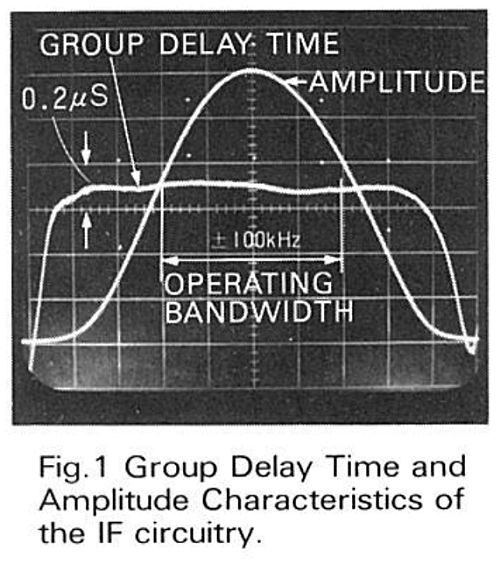

그림 1은 IF 회로의 군지연 시간과 진폭 특성을 보여줍니다.

군지연 시간 곡선은 왜곡과 관련이 있습니다. 곡선이 평탄할수록 더 좋으며, 왜곡이 낮음을 의미합니다. 차트는 군지연 시간이 ±100kHz의 작동 대역폭 내에서 0.06마이크로초 이내임을 보여주며, 이는 환산 시 0.01%의 왜곡률을 의미합니다. 다시 말해, 이 튜너의 IF 증폭기 부분에서 발생하는 왜곡률은 0.01% 미만으로, 고급 오디오 증폭기의 왜곡률과 비교했을 때 매우 우수합니다.

이 튜너는 낮은 왜곡을 위한 일반 IF 대역폭과 인접한 FM 방송국의 간섭을 효과적으로 제거하는 뛰어난 선택도를 위한 좁은 대역폭을 선택할 수 있습니다.

저왜곡 선형 위상 FM 판별기

FM 판별기는 주파수 변조된 입력 신호에서 오디오 진폭 신호를 도출합니다. 저왜곡 성능을 위해서는 출력 진폭 변화가 입력 주파수 변화에 선형적이어야 합니다. 선형성은 다음과 같이 검사합니다. 약하게 변조된 신호를 스위핑하여 판별기 입력으로 공급합니다. 주파수 변화에서 도출된 출력 차동 이득을 기록하고 그래프로 표시하여 차동 이득 특성의 평탄도를 측정합니다. 이를 통해 왜곡률을 알 수 있습니다.

T-103에 사용된 회로는 위상 변환 방식의 판별기로, 입력 ‘원래’ 신호에 직교 회로를 통해 들어오는 위상 편이 신호를 곱하여 오디오 신호를 도출합니다. 새롭게 설계된 광대역 선형 위상 천이기 덕분에 T-103 판별기 회로에서는 왜곡이 거의 발생하지 않습니다.

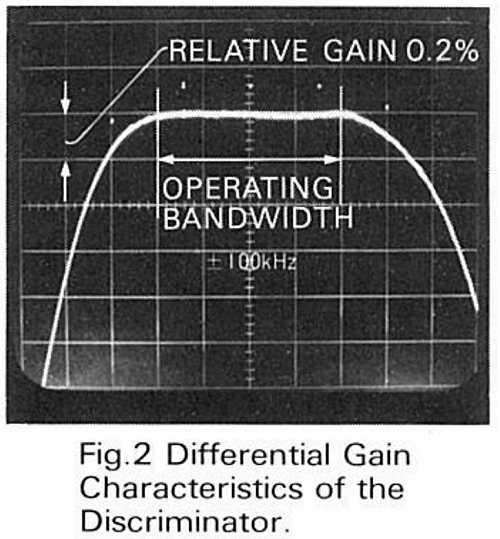

그림 2는 이 판별기 회로의 차동 이득 특성을 보여주며, ±100kHz의 작동 대역폭 내에서 0.005% 미만의 놀랍도록 낮은 왜곡률을 보여줍니다.

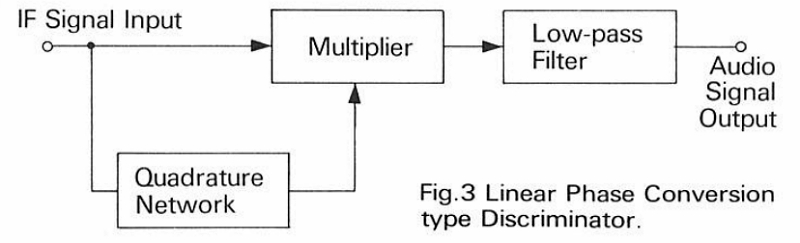

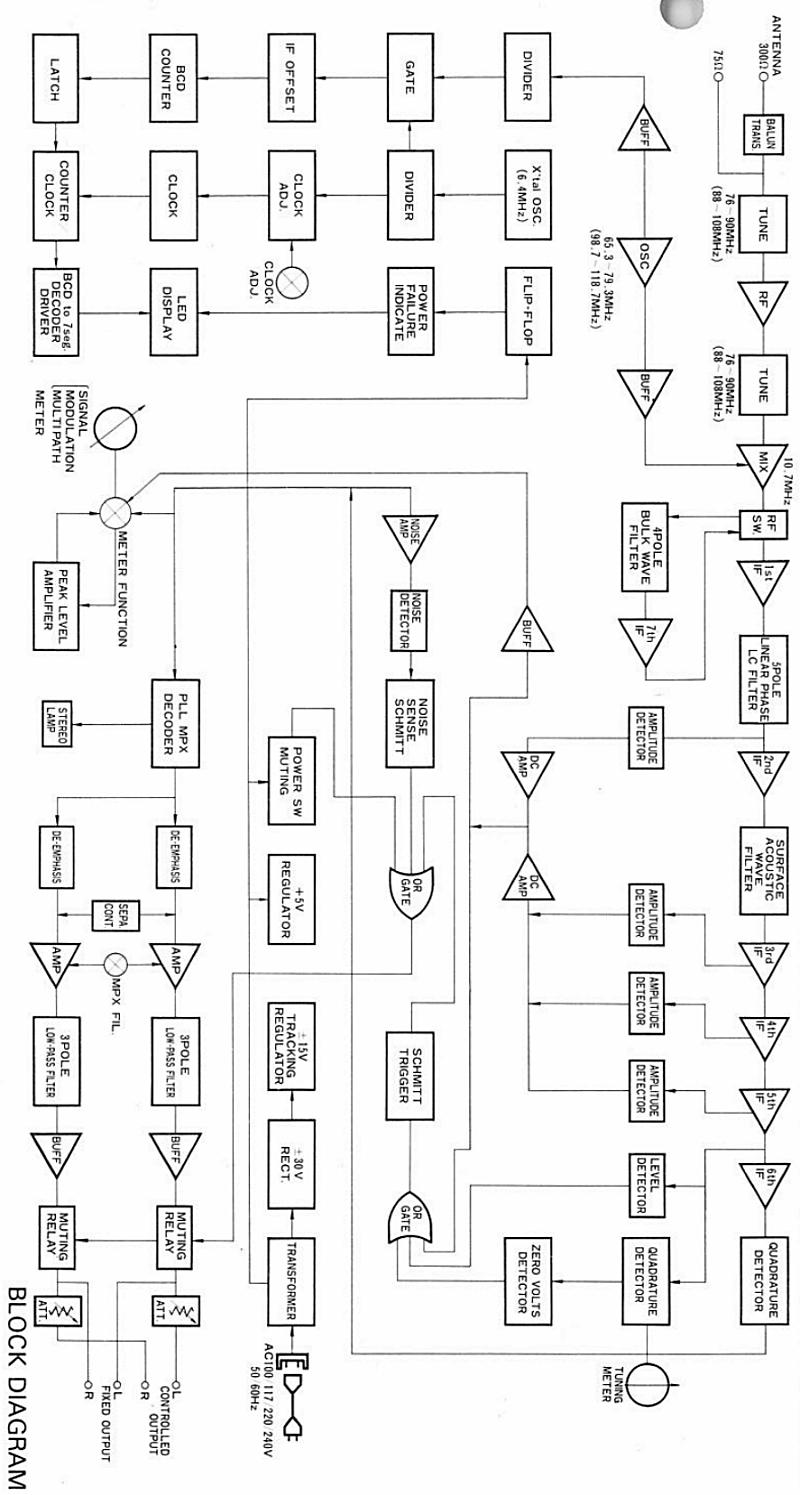

또한, 각 장치는 출하 전 차동 이득 시각 측정 장비를 사용하여 공장 생산 라인에서 완벽하게 조정됩니다. 아래 그림 3은 T-103 선형 위상 변환형 판별기의 블록 다이어그램을 보여줍니다.

파일럿 반송파 제거 회로를 탑재한 PLL(위상 고정 루프) 복조기

T-103에는 스테레오 재생을 위해 좌우 합성 신호를 분리하는 최첨단 PLL 복조 회로가 채택되었습니다. 새로운 파일럿 반송파 제거 회로는 선형 위상 IF 필터 및 광대역 판별기와 함께 1kHz에서 50dB, 10kHz에서 45dB의 채널 분리도와 1kHz 스테레오에서 0.02% 미만의 왜곡률이라는 매우 뛰어난 성능을 제공하며, 이는 이 튜너를 최고급 클래스로 만들어줍니다.

다기능 미터

푸시 버튼 제어로 선택할 수 있는 네 가지 기능을 제공하는 두 개의 미터가 있습니다. 미터 기능에는 정밀한 튜닝을 위한 주파수 스케일이 있는 센터 튜닝, 신호 강도 및 변조 표시, 다중 경로 감지 기능이 있습니다. 입력 신호 강도는 dBf 직독 스케일로 확인할 수 있습니다. 200%(편차 +150kHz)의 전체 스케일에서 변조를 확인할 수 있으며, 최적의 FM 안테나 설치 방향을 나타내는 다중 경로 조건을 명확하게 표시합니다.

기타 기능

기타 기능으로는 약한 신호의 스테레오 수신 시 잡음을 제거하는 노이즈 필터, 스테레오 수신을 모노럴로 전환하는 모드 스위치, 방송국 간 잡음을 제거하는 뮤팅 스위치, 디지털 디스플레이의 밝기를 어둡게 하는 디머 스위치가 있습니다.
또한, 시, 분, 확인의 세 가지 버튼 스위치를 사용하여 디지털 시계를 설정할 수 있습니다.

[ 관련 글 ]
Accuphase T-100 아날로그 튜너, 브로슈어 살펴보기

Accuphase T-105 디지털 튜너, 브로슈어 살펴보기
Accuphase T-106 디지털 튜너, 브로슈어 살펴보기
Accuphase T-109V 디지털 튜너의 DGL 검파

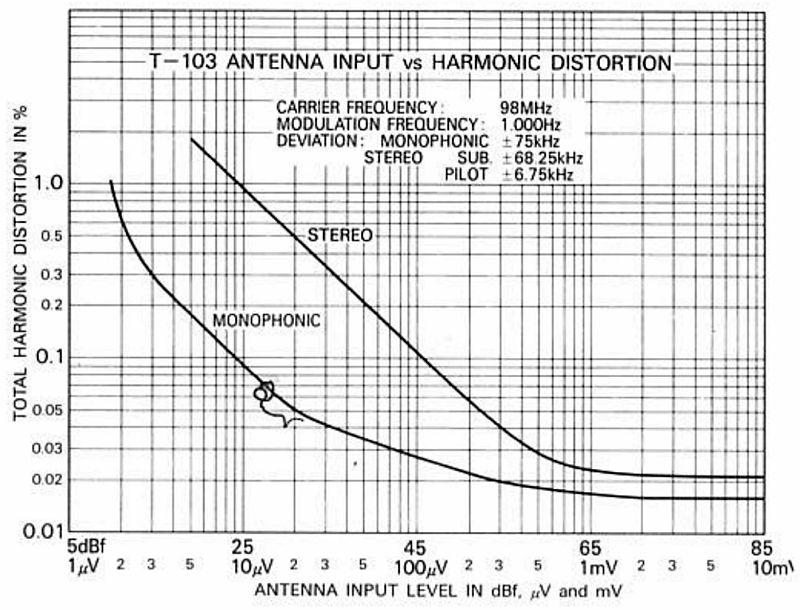

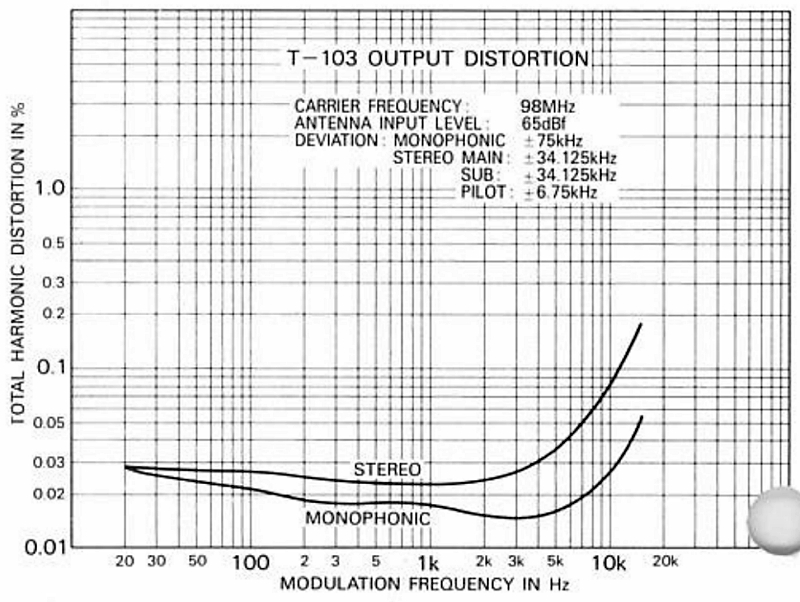

아래와 같은 주요 평가 그래프를 제공하는 제작사는 그리 많지 않아다. 그래서 아큐페이즈가 엔지니어 마인드 충만의, 기술지향 기업인 것.

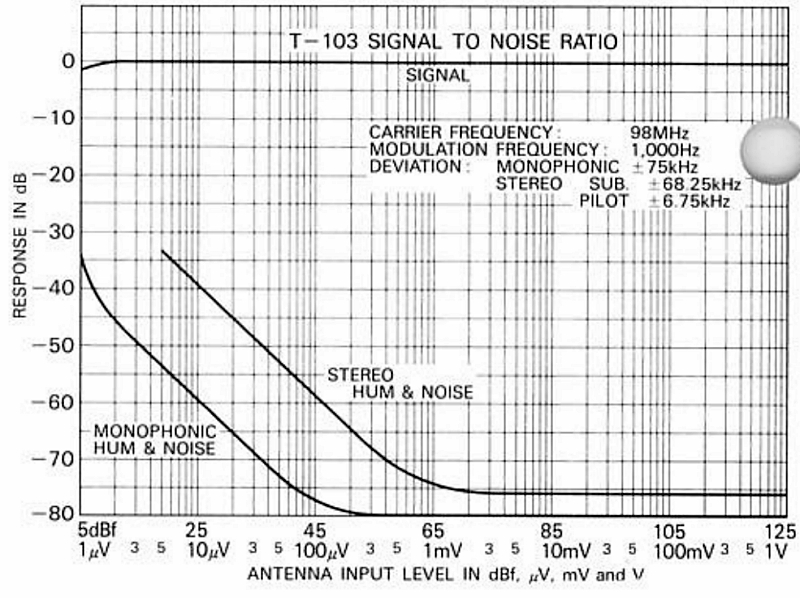

(▲ RF 입력은, 300오움 단자 기준 1mV. dBm/dBmV 환산 가능. 전력을 기준으로는 65dBf)

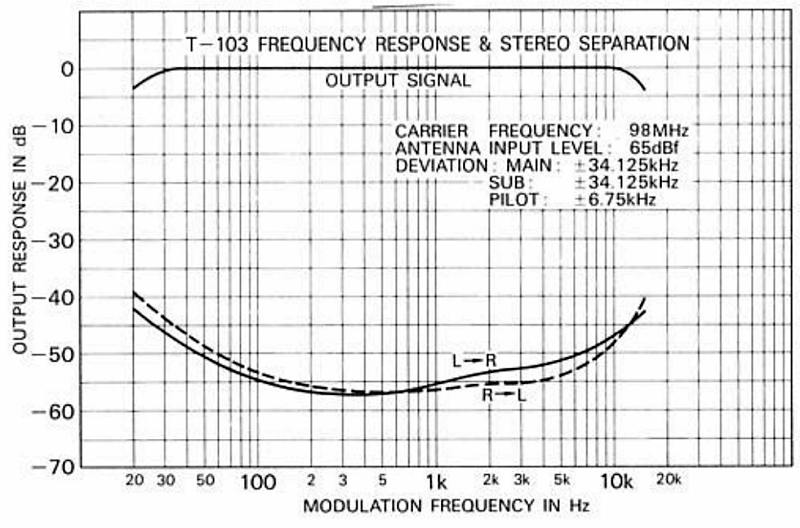

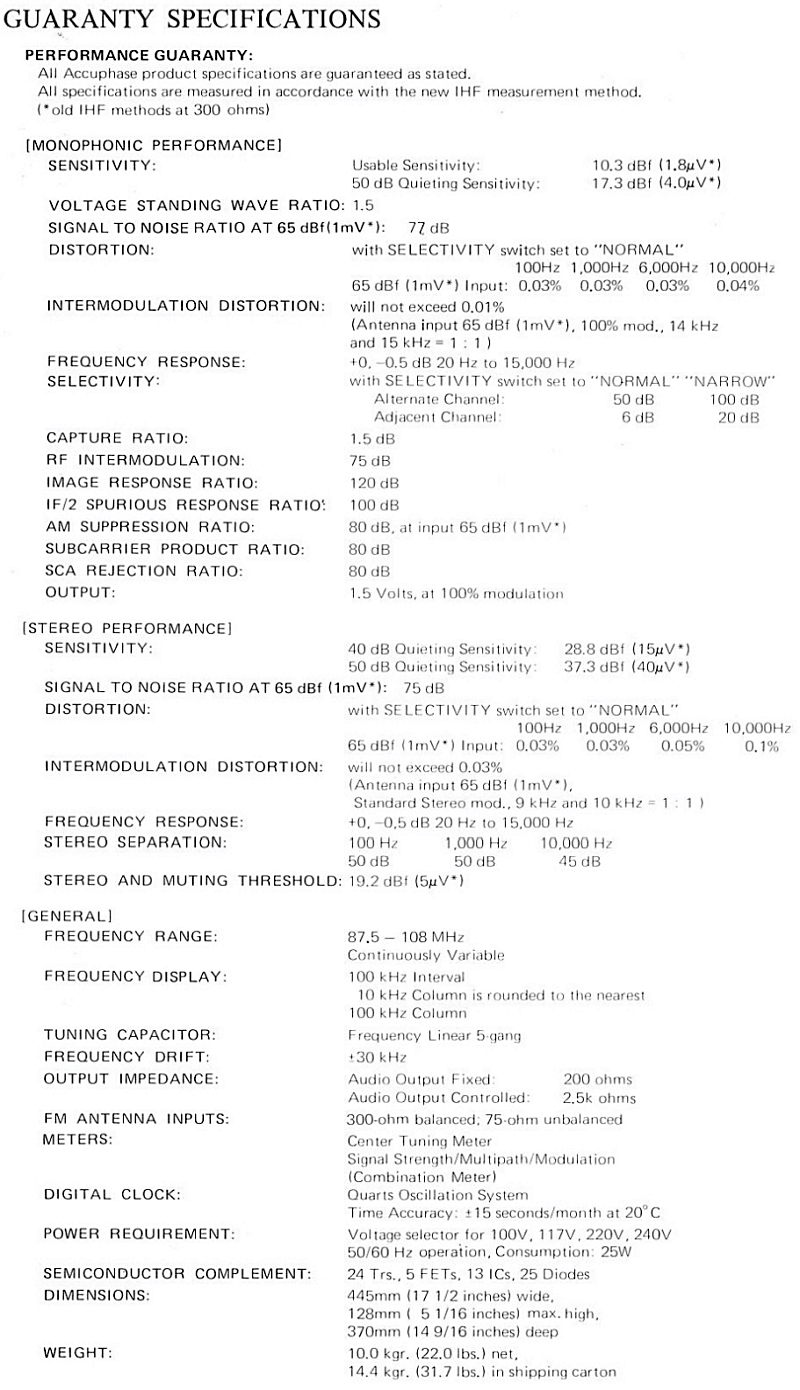

(▲ 요약 테이블에 77dB@65dBf/Streo라고 적었다. 그래프와 일치함)
