Accuphase T-107 디지털 튜너, 브로슈어 살펴보기

글쓴이 : SOONDORI

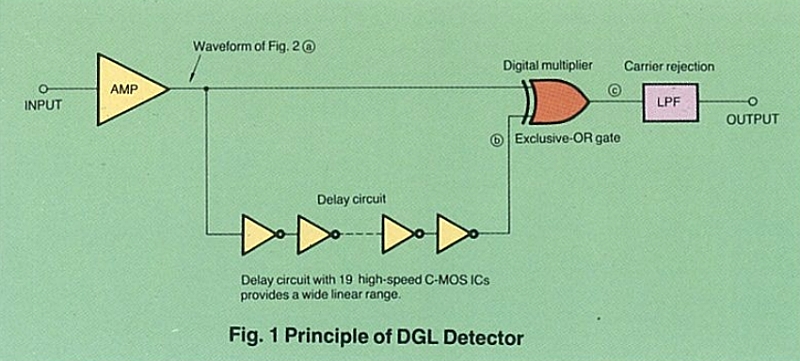

IC 반응 지연 속성을 지연선(Delay Line) 수단으로 활용한 GDL 그림이 가장 선명하다. (원본 문서 : 아큐페이즈 T-107 튜너 브로셔)

[ 관련 글 ]
Accuphase T-100 아날로그 튜너, 브로슈어 살펴보기
Accuphase T-103 아날로그 튜너, 브로슈어 살펴보기

Accuphase T-105 디지털 튜너, 브로슈어 살펴보기
Accuphase T-106 디지털 튜너, 브로슈어 살펴보기
Accuphase T-109V 디지털 튜너의 DGL 검파

1973년 소개된 T-100 이후로… 그들의 제품은, 아날로그 T-103(1979년), 디지털 T-105(1980년), 디지털 T-106(1984년), 디지털/DGL T-107(1985년), 디지털/DGL T-109(1993년) 순.

문서 형태나 기입 내용만 놓고 보면, 20년 동안 모든 것을 그대로 유지하고 있다. 골방 스타일 엔지니어들의 어떤 행태가 연상되면서… 그들만의 기술적 철학이 있다는 것이므로, 좋은 일. (2005년의 T-1000 이후로로, DSP 프로그램이 개입하는 튜너가 된다. 팸플릿의 틀도 달라짐. 빈티지 오디오 관점에서는 그게…)


Accuphase T-107은 높은 안정성과 낮은 왜곡을 갖춘 새롭게 개발된 DGL 검출기, 엄선된 선형 위상 IF 필터, 그리고 최신 공진기 제어 스테레오 복조기를 포함한 조정 없는 전자 기술을 통해 탁월한 충실도와 안정성을 구현합니다.

기술 발전에 발맞춰 쿼츠 신시사이저를 탑재한 전자 튜닝 시스템이 시장을 장악하기 시작하며 가변 회전 커패시터에 의존하는 기존 모델을 앞지르고 있습니다. 이러한 새로운 시스템의 특별한 가치는 쿼츠 제어 정밀도, 메모리를 활용한 간편한 방송국 선택, 그리고 높은 내진성으로 가능해진 더 높은 튜닝 정확도입니다. Accuphase T-107은 최첨단 전자 기술을 기반으로 탁월한 충실도와 신호 안정성을 제공하는 정교한 쿼츠 잠금 신시사이저 FM 스테레오 튜너입니다.

이러한 기술에는 PLL 전자 튜닝 회로, 저왜곡 수신을 위한 고속 C-MOS IC 지연 시간을 사용하는 차동 이득 선형(DGL) 검출기, 고급 설계 공진기 제어 스테레오 복조기, 그리고 향상된 음질을 위한 고품질 오디오 주파수 증폭기가 포함됩니다. 전자 용어가 많긴 하지만, 간단히 말해 T-107은 조작하기 쉽고 독특한 디자인을 자랑할 뿐만 아니라 안정적인 성능, 높은 신뢰성, 그리고 최신 Accuphase 기술이 지원하는 순수한 음질을 자랑합니다. T-107과 함께 편안히 앉아 음악을 즐기세요.

전자 튜닝 시스템 높은 튜닝 정확도 실현

T-107의 고정밀 전자 튜닝 시스템은 ±0.002%의 놀라운 정밀도로 원하는 신호를 수신합니다. 또한, 음향 피드백으로 인한 마이크로포닉스나 잡음이 거의 발생하지 않습니다. 즉, 튜닝된 주파수 채널은 최고 감도 지점에서 최소한의 왜곡으로 고정되며, 시간 경과 또는 온도 변화에 따른 주파수 드리프트가 거의 발생하지 않습니다. 또한, 가독성을 높이기 위해 잡음이 없는 디지털 주파수 디스플레이를 사용합니다.

12개 방송국 랜덤 메모리 및 자동 스윕 FM 수신

페더 터치 푸시 버튼으로 12개의 FM 방송국을 랜덤으로 프리셋할 수 있으며, 원하는 방송국을 터치 한 번으로 즉시 선택할 수 있습니다. 또는 업/다운 튜닝 버튼을 눌러 수동으로 주파수를 50kHz(북미 및 비유럽 국가에서는 100kHz) 단위로 증가/감소시킬 수 있습니다. 주파수를 빠르게 변경하려면 버튼을 길게 누르세요. 자동 튜닝 모드로 전환하면 업/다운 튜닝 버튼을 누를 때마다 튜너가 다음 방송국을 검색하여 즉시 해당 방송국으로 이동합니다. 튜닝된 방송국은 쿼츠 제어 방식의 정밀한 주파수 동기화 기능으로 왜곡을 최소화하여 안정적인 FM 수신을 보장합니다. 또한, 백업 배터리 덕분에 전원이 꺼진 후에도 선택한 방송국이 오랫동안 유지됩니다.

이중 튜닝 프런트 엔드 간섭 및 혼변조 제거

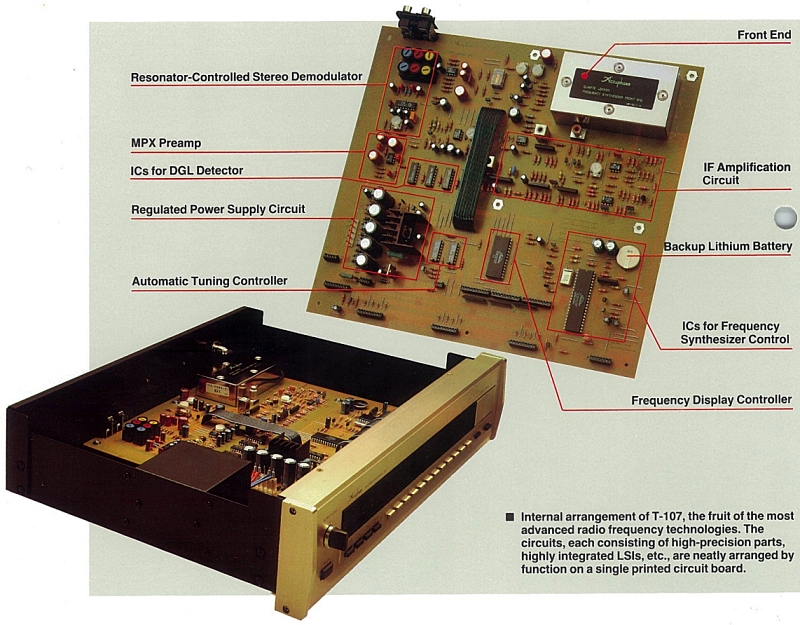

모든 튜너에서 프런트 엔드는 사실상 “심장”과 같습니다. 프런트 엔드는 여러 가지 중요한 기능을 수행합니다. 입력 신호를 선택하고 증폭하며, 중간 주파수 신호를 생성하여 검출기로 전달합니다. 이 부분의 설계는 튜너의 감도와 간섭 제거 능력을 결정합니다. 간단히 말해, 프런트 엔드는 튜너 음질을 결정하는 데 중요한 역할을 합니다. T-107 프런트 엔드는 두 단계의 이중 튜닝 RF 회로와 튜닝된 버퍼 증폭기 외에도 RF 혼변조 억제 성능이 크게 향상되었습니다.

새롭게 개발된 차동 이득 선형 FM 검출기 및 평탄한 그룹 지연 특성을 갖춘 IF 필터

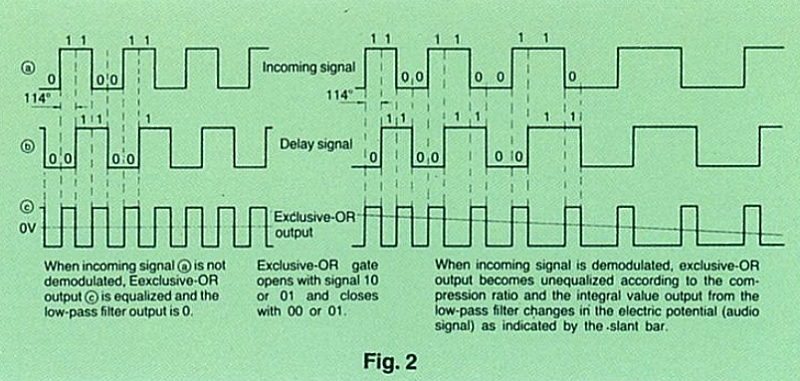

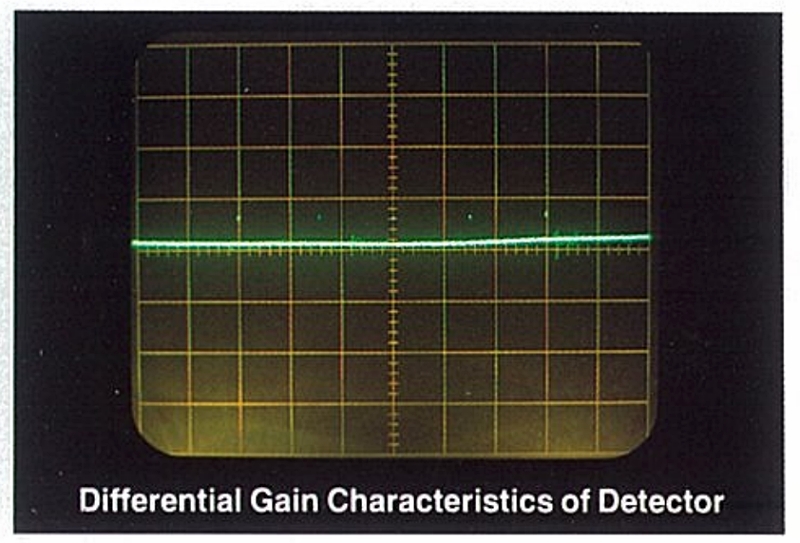

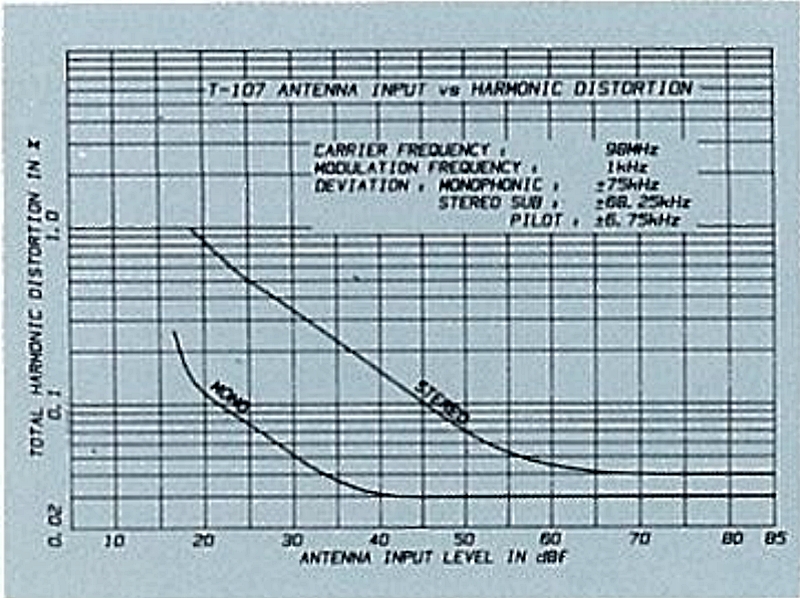

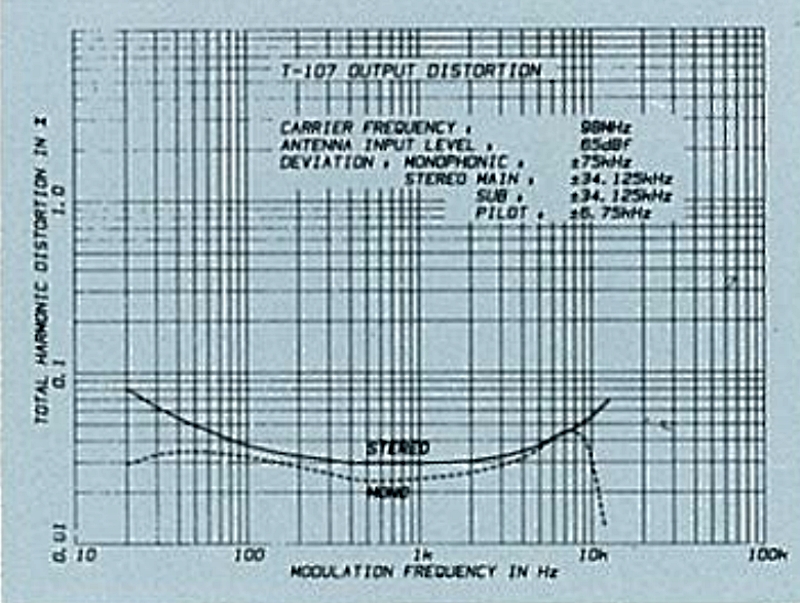

T-107은 새롭게 개발된 DGL(차동 이득 선형) 검출기와 특별히 선택된 중간 주파수 필터(평탄한 군 지연 시간 특성)를 결합하여 최소 왜곡과 우수한 포착률로 안정적인 튜닝 특성을 구현합니다. DGL 검출기는 그림 1과 같이 직렬로 연결된 19개의 고속 C-MOS IC를 통합합니다. 위상각은 왜곡을 최소화하고 최상의 신호대 잡음비를 얻기 위해 114° 지연됩니다. 결과적인 지연 신호와 입력 신호는 배타적 OR 회로에 인가됩니다. 그런 다음 게이트 회로는 두 신호 사이의 전위에 따라 닫히거나(11, 00) 열립니다(10, 01). 변조에 의해 생성된 신호의 압축률은 디지털 방식으로 검출(즉, 논리 곱셈)되어 음성 신호를 얻습니다(그림 2). 지연 회로의 선형 범위가 매우 넓고(±5MHz) 회로 조정이 필요 없기 때문에 안정적이고 고품질의 선형 차동 이득 특성을 얻을 수 있습니다.

자동 IF 필터가 제공됩니다: NORMAL 및 NARROW. 무선 간섭이 강한 경우, 전면 패널 스위치로 NARROW IF 필터를 선택하여 선택성을 강조한 수신이 가능합니다.

최신 공진기 제어 스테레오 복조기

FM 방송의 경우, 스테레오 신호는 좌우 채널 신호를 교대로 스위칭하여 38kHz 부반송파로 전송됩니다. 따라서 FM 튜너에서는 수신된 좌우 채널 신호를 개별적으로 복조하기 위해 이 38kHz 부반송파와 완벽하게 동기화되는 정합 신호를 생성해야 합니다. 이는 스위칭 회로를 사용하여 수행됩니다. 튜너 신호와 전송된 부반송파 신호 사이에 위상차가 존재하면 채널 분리도가 저하되고, 좌우 채널 신호의 성분이 혼합되거나 그 반대로 혼합됩니다. 결과적으로 채널 분리도가 좁아지고 음질이 저하됩니다.

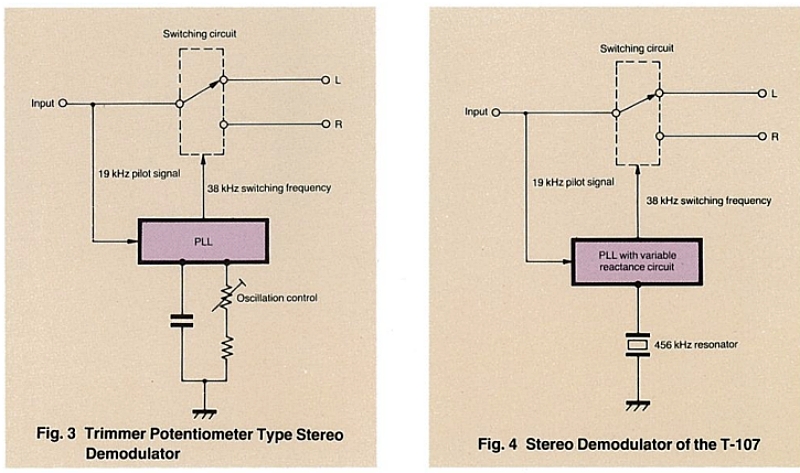

FM 스테레오 복조기의 거의 완벽한 성능 특성을 구현하기 위해, 튜너의 내부 발진 회로는 입력 신호에 포함된 동기화 파일럿 신호를 사용하여 PLL 회로에 의해 동기됩니다(그림 3 참조). 이를 통해 정확한 38kHz 스위칭 신호를 얻을 수 있습니다. T-107은 내부 발진 회로에 세라믹 공진기와 제어 전압에 의해 제어되는 가변 리액턴스 회로의 새로운 조합을 채택했습니다(그림 4 참조). 이는 기존 범위보다 좁은 고정 주파수 범위에서 정확한 스위칭 신호를 얻을 수 있음을 의미합니다.

(▲ 38Khz의 유지는 매우 중요하기 때문에… 왼쪽과 같은, 흔한 발진회로를 오른쪽과 같은 형태로 바꾸는 것 또는 기타의 클럭모듈을 쓰는 것은 합리적인 회로 수정이다. 일반 인켈 튜너 MPX 회로에 초고정밀 펑션제너레이터를 붙이는 것과 같은…)

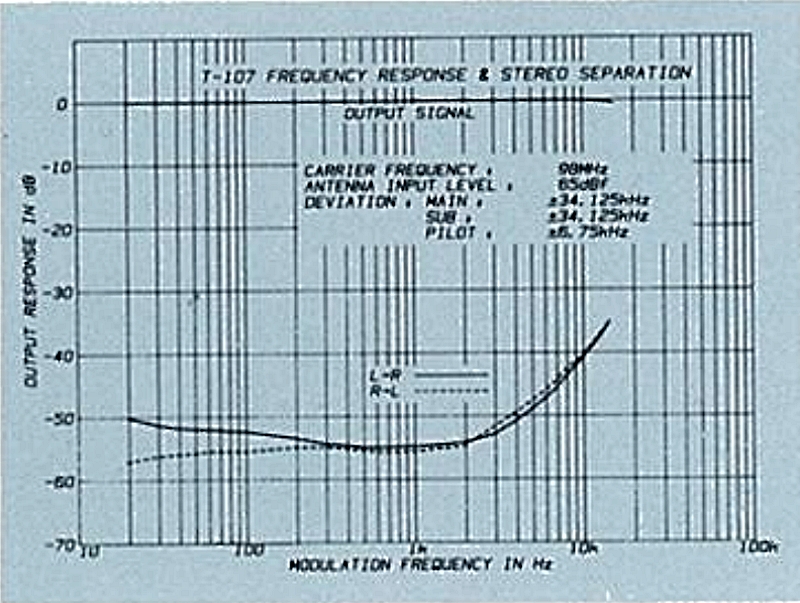

이 스테레오 복조 회로는 다음과 같은 특징을 가지고 있습니다.

(a) 스테레오 복조 회로의 조정이 필요 없으며 초기 성능 특성이 장시간 유지됩니다.
(b) 온도 변화, 라인 전압 변동 등의 영향을 거의 받지 않는 스테레오 채널 분리도를 제공합니다.
(c) 기존 범위보다 좁은 고정 주파수 범위(캡처 범위)를 통해 고주파에서 비트 간섭으로 인한 왜곡을 줄입니다.

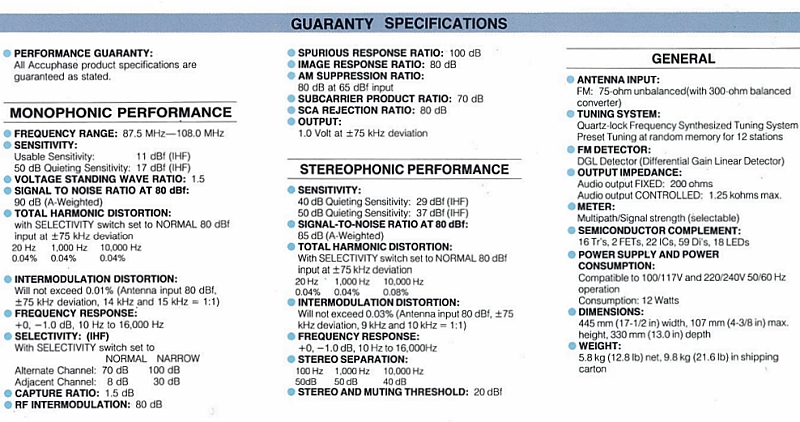

이중 기능 미터

이 미터는 수신 무선 신호의 세기를 나타낼 뿐만 아니라 다중 경로 수신량도 감지합니다. 입력 신호 세기는 dBf 단위로 직접 읽을 수 있습니다. 다중 경로 기능이 지정되었을 때, 포인터가 “CLEAR” 범위 내에 있으면 최소 다중 경로 수신 상태가 표시되므로 양호한 수신 상태가 됩니다.

기타 기능

사용 가능한 다른 기능으로는 약한 FM 스테레오 방송 수신 시 잡음을 줄이는 멀티플렉스 잡음 필터, 방송 간 잡음을 제거하는 음소거 스위치, 튜너 출력 레벨을 다른 프로그램 소스와 동등하게 맞추는 레벨 컨트롤 등이 있습니다.

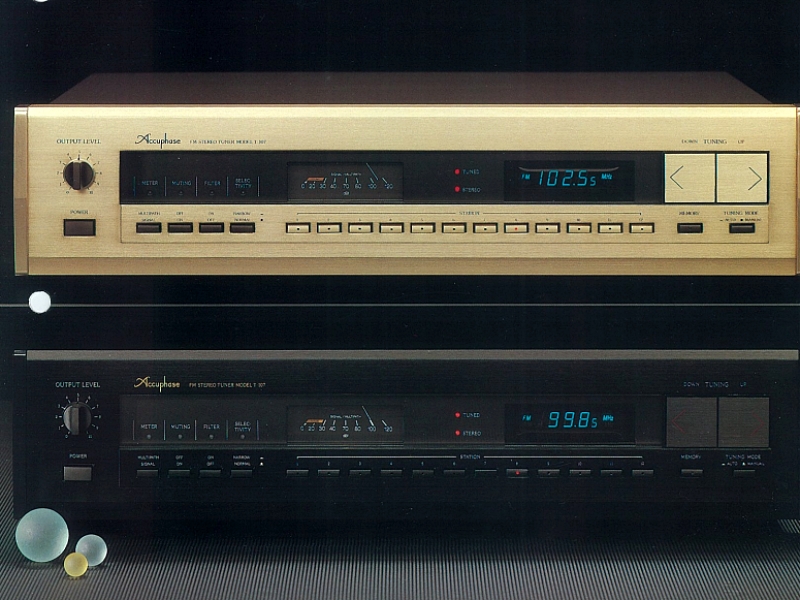

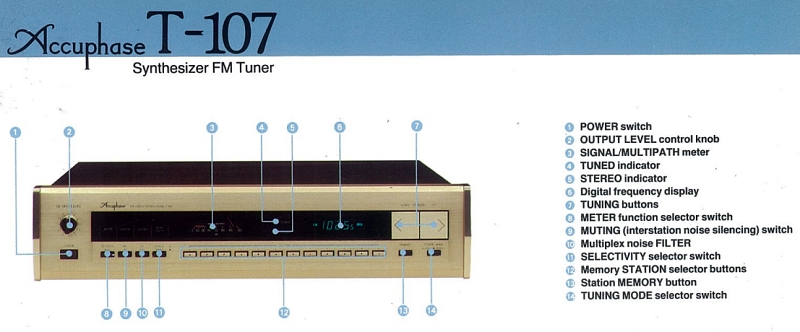

전면 패널은 샴페인 골드와 블랙 두 가지 색상으로 제공됩니다.

전면 패널은 Accuphase 제품의 전통적인 색상인 샴페인 골드로 제공됩니다. 블랙 전면 패널은 T-107B 타입으로도 제공됩니다.
