매우 유니크하고 고강한 미제 PCD 튜너이다. 1982년 미국 빈티지 매거진 AUDIO 4월호에서 (원본 문서 : Crown FM-2 브로셔)
[ 관련 글 ]
Crown FM-1 디지털 튜너, 브로슈어 살펴보기
그분들의 말씀을 믿기로 했다.

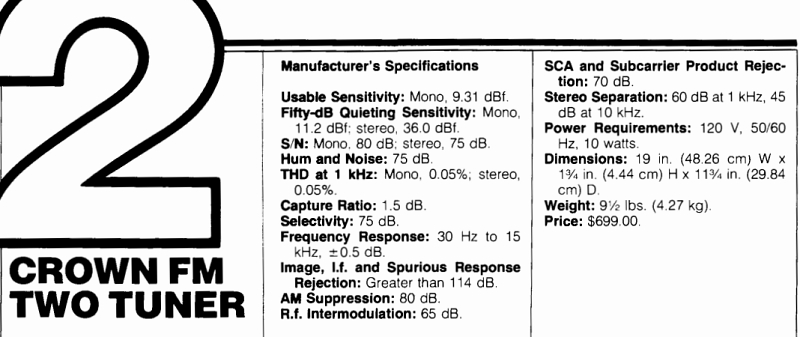

Crown International 오디오 장비는 전문적인 분위기를 유지하면서도 매우 실용적이고 지능적인 레이아웃을 유지하여, 단순히 훌륭한 홈 사운드 시스템을 구축하고자 하는 음악 애호가들에게도 위압감을 주지 않는 제품으로 항상 저에게 깊은 인상을 주었습니다. Crown의 새로운 FM-2 튜너는 이러한 전통을 이어가고 있습니다. 이 제품의 디자인과 회로 혁신에 대해 조금 알게 되었는데, 합리적인 가격과 뛰어난 성능에 깊은 인상을 받았습니다. 참고로, 이 성능은 최적의 RF 신호 입력 조건에서 일반적인 사용보다는 입력 신호가 좋지 않은 상황에서 더욱 두드러집니다.
얇은 디자인의 이 튜너는 랙 장착형이지만 높이는 5cm(2인치)도 채 되지 않습니다. 왼쪽부터 시작하는 컨트롤 레이아웃에는 전원 스위치와 관련 LED 표시등, 75/25마이크로초 디엠퍼시스 선택 버튼, 스테레오 노이즈 필터 활성화, 고정 레벨 인터스테이션 뮤팅, 그리고 스테레오/모노 및 밝기/어둡기 선택 버튼이 있습니다. 패널 중앙의 디스플레이 영역에는 디지털 주파수 판독 기능뿐만 아니라 5단계 신호 강도 디스플레이와 스테레오 표시등이 있습니다. 기기를 켜면 전원이 꺼지기 전에 마지막으로 튜닝된 방송국이 디스플레이에 표시됩니다.
미국 버전의 FM Two는 200kHz 단위로 튜닝되지만, 약간의 수정을 통해 유럽 FM 라디오 환경에 맞춰 50kHz 단위로 튜닝 및 표시할 수 있습니다. 디스플레이 오른쪽에는 스캔 잠금 버튼 등 추가 버튼이 있습니다. 이 버튼은 누를 때마다 주파수를 빠르게 위/아래로 선택하거나 자동 스캔 기능을 제공합니다. 자동 스캔 기능을 사용하는 경우(이 버튼을 누른 상태에서) 근처에 있는 위/아래 버튼을 터치하면 기기가 내부 음소거 임계값을 초과할 만큼 강하게 각 방송국을 스캔하고 샘플링합니다. 원하는 프로그램이 나타나면 사용자가 버튼에서 손을 떼면 스캔이 중단됩니다. 위/아래 버튼 오른쪽에는 메모리 프로그램 스위치가 있습니다. 이 스위치는 근처에 있는 6개의 프리셋 버튼과 연동하여 자주 듣는 방송 주파수를 저장하여 즉시 불러올 수 있도록 합니다.
메모리 스위치를 누르면 약 5초 동안 원하는 방송 주파수를 6개의 메모리 슬롯 중 하나에 “입력”할 수 있습니다. 프리셋 버튼을 사용하여 주파수를 불러오면 버튼 위의 녹색 표시등이 켜집니다. 메모리는 전원 코드가 전원에 연결되어 있는 한 영구적으로 유지됩니다. 정전이 발생하거나 튜너가 AC 콘센트에서 실수로 분리된 경우에도 메모리는 5일 동안 유지됩니다. FM Two의 후면 패널에는 별도의 좌우 채널 출력 레벨 컨트롤, 관련 출력 잭, 그리고 75옴 동축 안테나 단자가 있습니다. 사용자가 안테나에서 튜너까지 300옴(트윈 리드) 전송선을 고집하는 경우, 별도의 발룬 변압기(튜너와 함께 액세서리로 제공됨)를 사용해야 합니다.
회로 주요 특징
FM Two는 크리스털 제어 방식의 이중 변환 튜너로, 펄스 카운트 디지털 검출기 회로를 탑재하여 검출기 정렬 문제를 해결합니다. 비율 검출기나 판별기에서 흔히 발생하는 문제(요즘 FM 방송에서 자주 발생하는 문제)인 과변조는 이러한 유형의 검출 회로를 통해 쉽게 해결할 수 있습니다.
새로운 캐스코드 J-FET 프런트엔드 설계는 최소 7개의 튜닝 회로를 포함하고 있으며, 기본 RF 감도를 저하시키지 않으면서 RF 혼변조에 대한 내성이 매우 뛰어납니다. IF(In-Frequency Frequency) 섹션에는 일정 군 지연(선형 위상) 세라믹 필터가 사용되었으며, 첫 번째 IF 단계는 조기 제한을 방지하여 선택도를 향상시키도록 설계되었습니다.
* 관련 글 : 튼실한 튜너, Crown FM 2
측정

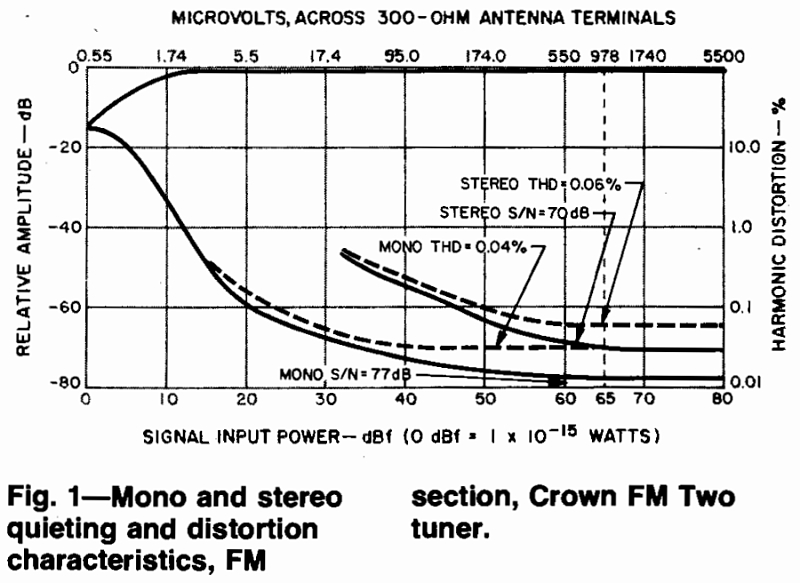

그림 1의 그래프는 이 튜너의 모노 및 스테레오 잡음 제거 및 1kHz 고조파 왜곡 특성을 보여줍니다.
모노에서 사용 가능한 감도는 10dBf(75옴 입력 임피던스 기준 0.9µV) 미만으로 측정되었으며, 모노의 50dB 잡음 제거는 Crown의 주장과 정확히 같은 11.2dBf로 매우 낮았습니다. 스테레오에서 사용 가능한 감도는 RF 회로가 아니라 공장에서 설정된 모노/스테레오 전환 장치에 의해 제한되었습니다. 이 전환 장치는 신호 강도가 약 30dBf가 될 때까지 스테레오로 전환되지 않습니다. 전환이 발생할 때쯤에는 신호 대 잡음비가 거의 50dB이므로, 특히 스테레오 잡음 필터를 활성화하는 옵션이 있기 때문에 신호가 약간 약하더라도 튜너가 스테레오 청취를 “허용”했으면 좋았을 것입니다.
65dBf에서 모노의 S/N비는 77dB였고, 스테레오의 경우 같은 강한 신호 레벨에서 70dB로 측정되었습니다. 1kHz 신호에 대한 모노 THD는 0.04%에 불과했습니다. 더욱 놀라운 것은 스테레오에서 THD 값이 0.06%로 약간 더 높았다는 것입니다.

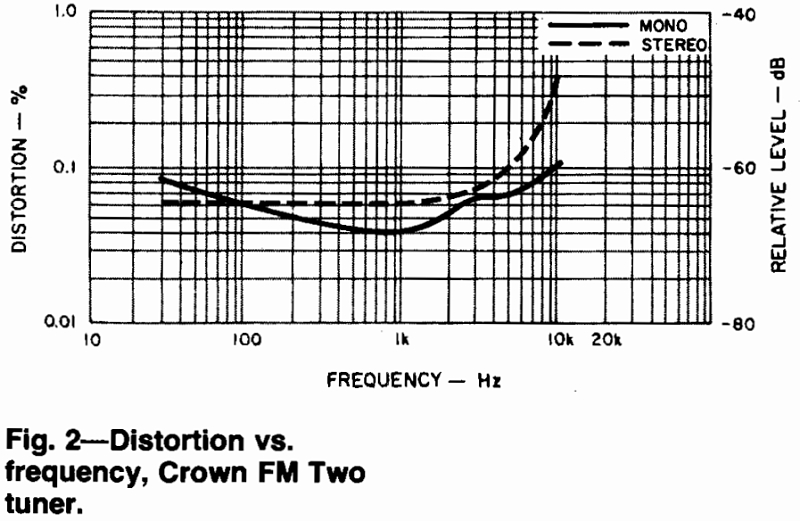

다른 테스트 주파수에서의 고조파 왜곡은 그림 2에 모노 및 스테레오 작동 모두에 대해 표시되어 있습니다. FM Two에서 주장한 60dB의 스테레오 FM 분리도를 정확히 달성하지는 못했지만, 이는 FM 신호 발생기의 한계 때문일 수 있습니다. 실제로는 1kHz에서 56dB, 10kHz에서 42dB의 분리도를 측정했습니다.

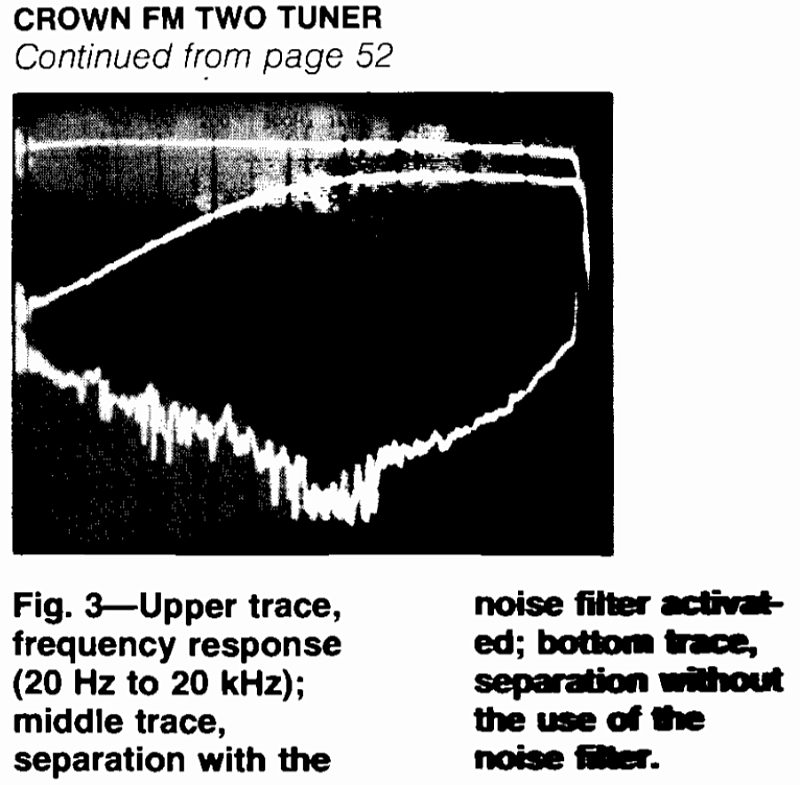

주파수 응답은 그림 3의 상단 트레이스(20Hz~20kHz 스윕)에 표시되어 있습니다. 아래쪽 트레이스는 노이즈 필터를 사용하지 않았을 때의 분리도를 보여주고, 가운데 트레이스는 노이즈 필터를 사용했을 때의 분리도를 보여줍니다.

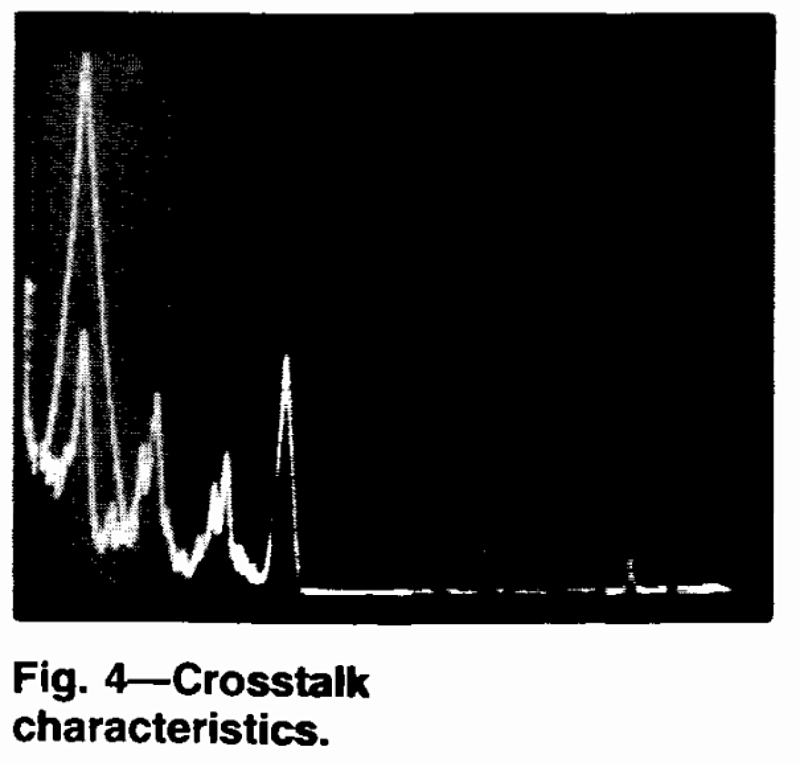

이러한 상황에서는 분리도 손실이 매우 심합니다. 대부분의 오디오 대역에서 10dB 미만으로 감소합니다. 청취 테스트 동안에는. 하지만, 스테레오로 수신된 모든 신호가 배경 잡음을 허용 가능한 수준으로 낮출 만큼 강했기 때문에 이 필터의 이점을 거의 얻지 못했습니다. 5kHz 변조 신호를 사용했습니다. 변조되지 않은 채널의 출력에 나타나는 누화 및 고조파 왜곡 성분을 측정했습니다. 이 결과는 그림 4에 나와 있습니다.
캡처 비율은 1.5dB에서 1.2dB로 측정되었고, 선택도는 75dB에서 80dB로 측정되었으며, RF IM은 65dB에서 75dB로 거의 감소했습니다. IF, 이미지, 스퓨리어스 제거율은 모두 테스트 장비로 검증하기에는 너무 낮았습니다(100dB 이상 감소).
주파수 응답은 30Hz에서 15kHz까지 0.3dB 이내로 평탄했습니다. AM 억제 성능이 우수했는데, 이는 제가 거주하는 지역(맨해튼 중부에서 약 20마일 떨어진 곳)의 일부 방송국을 들을 때 자주 발생하는 다중 경로 효과에 대한 이 튜너의 저항성을 부분적으로 설명해 줍니다.
사용 및 청취 테스트
Crown FM Two에서 재생되는 소리에는 일종의 투명성이 있습니다. 이 튜너는 마치 테스트 벤치 측정에서는 발견할 수 없지만, FM의 “실제 세계”에서 테스트 벤치와는 별개로 존재한다는 것을 우리 모두가 알고 있는, 원치 않고 정의되지 않은 형태의 왜곡을 제거할 수 있는 것 같습니다.
Crown이 이 정밀 튜너의 초기 설계에 활용한 독립 컨설턴트는 다름 아닌 Draco Labs 출신 Larry Schotz였다는 이야기를 들었습니다. 몇 년 전 Schotz 씨가 설계했던 최초의 주파수 합성 튜너(시대를 약 3년 앞선 제품)를 기억하는 사람이라면 Crown FM Two가 단순한 튜너가 아니라는 것을 알게 될 것입니다. 거의 모든 면에서 탁월한 제품입니다. Crown은 이 훌륭한 엔지니어에게 설계 및 생산을 의뢰했을 뿐만 아니라, 오늘날 기준으로는 그다지 비싸지 않은 튜너에 회로를 통합하도록 허용한 것 또한 칭찬할 만합니다. Leonard Feldman.
