1970년대와 1980년대의 해외에, 아주 많은 DIY 활동 사례가 있었다. ‘라디오와모형’ 잡지 수준과는 다른… “상당히 왕성했다”로 표현함을 좋을 듯. 그 중 하나를 참조용으로 등록.

* URL : https://archive.org/details/EA1993/EA%201993-01%20January/page/60/mode/2up

수신기 모듈

HF 직접 변환 CW 송수신기를 설계할 때는 약간의 수정만으로 다양한 대역에서 작동하도록 만들 수 있는 표준 수신기 모듈을 사용하는 것이 유용합니다. 공통 모듈을 중심으로 장비를 표준화하면 구축 및 서비스가 용이해지고 디버깅/최적화 시간이 단축됩니다.

다음 모듈은 저대역에서 작동하는 VPO/VXO/크리스털 제어 CW 송신기와 함께 작동하도록 설계되었습니다. 80m 및 40m 송수신기 모두 이 모듈을 기반으로 성공적으로 구축되었습니다.

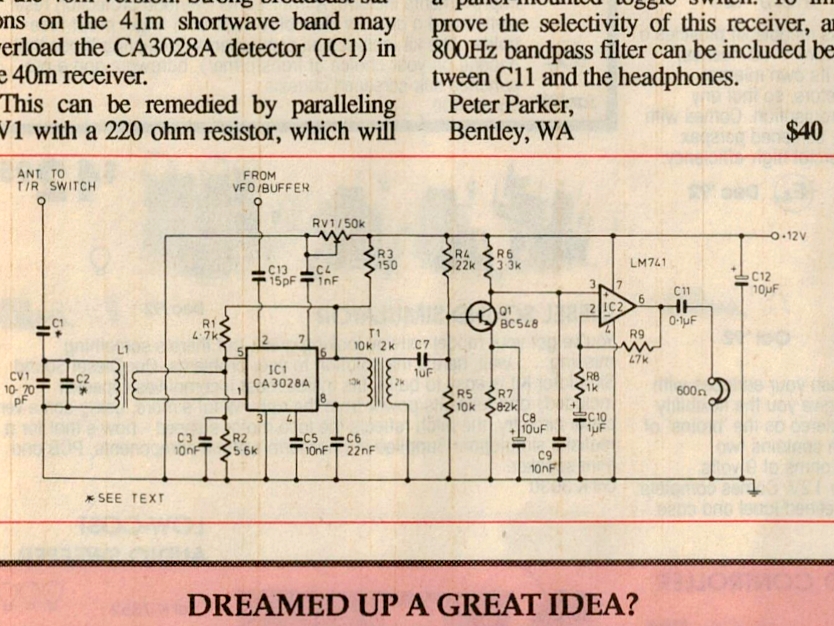

직접 변환 검출기는 CA3028 IC를 사용하며, 이 IC의 이득은 RV1에 의해 제어됩니다. RV1은 우선 핀 7에서 최대 전압으로 설정해야 합니다. CV1과 C2(40m에는 필요하지 않음)는 LI와 함께 필요한 대역에 맞춰 조정된 회로를 형성합니다. BC548(Q1) 오디오 프리앰프는 741 연산 증폭기(IC2)의 신호를 증폭하고, IC2는 600옴 헤드폰 신호를 증폭합니다. 이러한 헤드폰은 1kΩ:8옴 변압기와 저전압 헤드폰으로 교체할 수 있습니다.

공중 커플링 커패시터 C1의 값은 대역에 따라 달라집니다. 프로토타입은 80m 버전에 220pF, 40m 버전에 5pF를 사용했습니다. 41m 단파 대역의 강한 방송국은 40m 수신기의 CA3028A 검출기(IC1)에 과부하를 일으킬 수 있습니다.

이 문제는 CV1을 220옴 저항과 병렬로 연결하여 해결할 수 있으며, 원하는 신호의 강도에 거의 영향을 미치지 않습니다.

코일 LI는 9mm 4C6 페라이트 토로이드(Philips 4322 020 97170)에 권선되어 있으며, 양쪽 권선 모두 0.4mm 게이지 에나멜 구리선을 사용합니다. 1차 권선과 2차 권선의 권수는 다음 표에 나와 있으며, 이는 두 가지 주요 대역에 대한 프런트엔드 튜닝 회로의 세부 정보를 보여줍니다.

LI Cl C2 80m 17:5 220pF 220pF 40m 26:5 5pF 0 이 수신기는 작동을 위해 송신기 발진기에서 신호를 받아야 하므로, 키드 크리스털/VXO 발진기를 사용하는 경우 송신기를 수정해야 할 수 있으며, 드라이버 및/또는 PA를 키드 방식으로 수정해야 합니다. 커패시터 C13은 버퍼 출력에 연결해야 하며, 낮은 값은 송신 시 RF 출력 감소를 최소화합니다. 800Hz T/R 주파수 오프셋을 제공하려면 VFO 또는 수정 발진기를 송신 시에만 800Hz 낮춰야 합니다. 또는 송신 순서 직전에 교신 중인 기지국과 수신기를 영점 조정하여 VFO 또는 VXO를 수동으로 조정할 수 있습니다.

송신/수신 전환은 키드 DPDT 릴레이 또는 패널 장착 토글 스위치를 통해 처리할 수 있습니다. 이 수신기의 선택도를 높이기 위해 Cl 1과 헤드폰 사이에 800Hz 대역 통과 필터를 추가할 수 있습니다. 피터 파커, 벤틀리, 워싱턴주, $40.

도대체 뭘 만들었다는 말씀인지? 다음과 같은 시스템.

– 모스 부호 전송은, CW(Continuous wave, 연속파/連續波)를 단속한다. 또, 또, 또… ON/OFF 정보를 감지하는 방식이므로 소리만 들으면 된다?

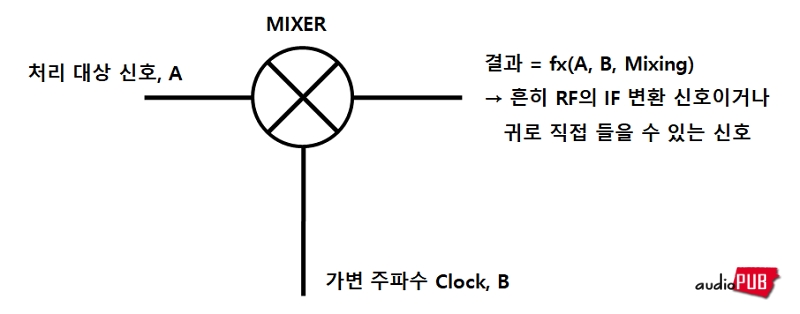

– IF고 검파고 뭐고 귀찮으니까 RF와 가변 주파수를 섞어고 곧바로 들을 수 있는 음성신호만 꺼내자? 그러면, ‘곧바로’ = Direct가 된다.
– 3~30Mhz HF 대역에서, (예) 20Mhz(20 000 000hz) – 19.999500Mhz = 적당히 들을 만한 500hz.

개무식한 방법 같은데… 가변 주파수 Clock만 매우 정확하다면, (HAM 쪽에서는 일말의 고민도 아닌 조건이니까) 충분히 실용성이 있을 것. 위와 같은 조건으로는, 당연히 AM 방송, FM 방송을 듣는데는 부적격. (AM 방송과 FM 방송을 처리하는 DSP 튜너에서는 가능하다. 그쪽이야 소프트웨어 알고리즘으로 뭐든 할 수 있는 세상이니까…)

● 다음은 CA3028 애플리케이션 노트의 일부

소개

CA3028A 및 CA3028B 집적 회로는 단일단 차동 증폭기입니다. 각 회로에는 정전류 트랜지스터와 적합한 바이어스 저항이 포함되어 있습니다. 이 회로는 주로 단일 전원 공급 장치로 최대 100MHz 주파수에서 작동하는 통신 시스템에 사용하도록 설계되었습니다. 이 문서는 다음과 같은 응용 분야에서 CA3028A 및 CA3028B를 사용하기 위한 기술 데이터와 권장 회로를 제공합니다.

• RF 증폭기
• 오토다인 컨버터
• IF 증폭기
• 리미터

위에 나열된 응용 분야 외에도 CA3028A 및 CA3028B는 DC, 오디오 및 펄스 증폭기 서비스의 광범위한 응용 분야에 적합합니다. 감지 증폭기, 저레벨 트랜스듀서용 전치 증폭기 및 DC 차동 증폭기로 사용되어 왔습니다. CA3028B는 동작 전류, 입력 오프셋 전압, 입력 바이어스 및 오프셋 전류를 정밀하게 제어하는 기능을 갖추고 있어 평형 및 동작 조건이 중요한 애플리케이션에 권장됩니다.

회로 설명

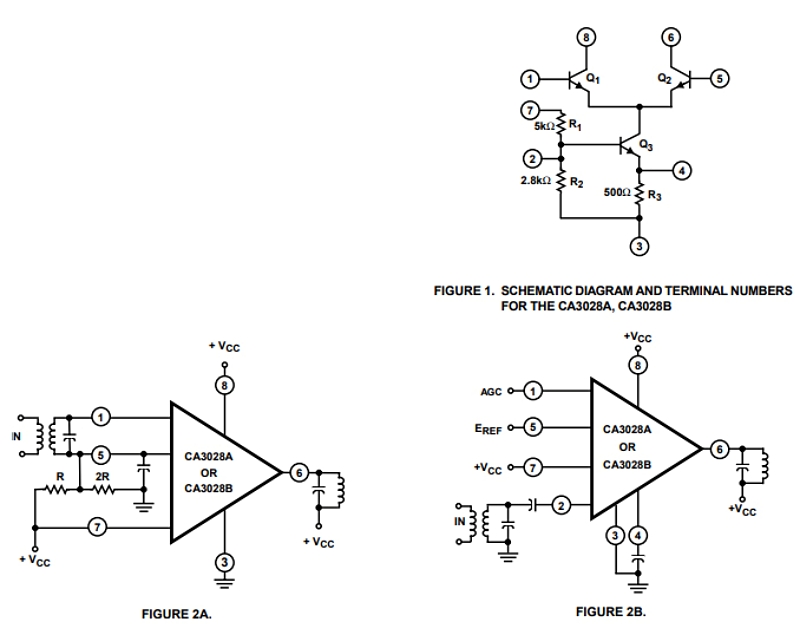

CA3028A 및 CA3028B의 회로도와 단자 번호는 그림 1에 나와 있습니다. 이 회로는 기본적으로 정전류원 Q3에서 구동되는 트랜지스터 Q1과 Q2로 구성된 단일 단 차동 증폭기입니다. 단일 종단 입력은 단자 1 또는 단자 5에 연결하거나 푸시풀 입력은 단자 1과 5에 연결할 수 있습니다. 이러한 각 단자에는 바이어스 네트워크가 제공되어야 합니다.

평형 동작이 필요한 경우 단자 1과 5의 바이어스 전압이 거의 같도록 주의해야 합니다. 이는 그림 2A와 같이 단일 전압 분배기를 사용해야만 실제로 달성할 수 있습니다. 바이어스는 먼저 하나의 트랜지스터(이 경우 Q1)의 베이스에 단자 1을 통해 설정됩니다. 그림 2A의 두 번째 트랜지스터(Q2)의 베이스는 낮은 값의 DC 임피던스를 통해 첫 번째 트랜지스터에 연결됩니다.

그림 2A에서 입력 변압기의 유도 권선은 낮은 저항 경로를 제공합니다. 변압기 결합 대신 RF 초크 또는 낮은 값의 저항을 사용할 수 있지만, 100Ω만큼 작은 저항이라도 일부 애플리케이션에서는 심각한 불평형을 유발할 수 있으므로 주의해야 합니다. 단일 종단 출력은 단자 6 또는 단자 8에서 가져오거나, 단자 6과 8에서 푸시풀 출력을 가져올 수 있습니다. 최대 12V의 단일 전원 공급 장치를 사용하는 시스템에서는 단자 7을 최대 이득을 위해 가장 높은 양의 전위에 연결합니다. Q3에 가변 바이어스 전압(AGC)을 인가하여 다른 작동 지점을 선택할 수 있습니다.

그림 2의 회로도는 CA3028A와 CA3028B의 유연성을 보여줍니다. AGC 기능을 갖춘 제어된 정전류 소스에서 구동되는 차동 증폭기, 정임피던스 또는 기존 AGC 기능을 갖춘 캐스코드 증폭기, 컨버터, 믹서, 그리고 발진기의 단자 연결이 표시되어 있습니다. 더 높은 이득이 필요한 애플리케이션에는 캐스코드 모드가 권장됩니다. 양호한 제한이 필요한 경우에는 차동 모드가 선호됩니다.

* 다운 로드 : Application of the CA3028 and Integrated-Circuit RF Amplifiers in the HF and VHF Ranges-1998년

● 다음은 줄임말 <DC 회로>의 자작 사례

뭔가 들리기는 헀다? 좋아요 눌러주기.

● 지식 없는 자의 상상

귀차니즘에 전도된, 모던한 세상에서…

CW 전파를 잡고 DC 회로로 음성 변환한 다음에 그것을 어떤 PC 프로그램에 입력하면… 그러면 자동으로 한글 번역해주는 것은 없을까? 있을까? 반대로, 사람이 말을 하면 음성 인식하고 그것을 곧바로 모스 부호로 바꿔주는 PC 프로그램이 있다? 없다? 있으면 HAM 장비에 연결 케이블을 푹~! 찔러넣고 편하게… 빠른 손가락 운동과 쫑긋! 귀의 성능을 극대화하는데 <모스 부호 PLAY의 맛>이 있을 터. 그러니까, 지나친 상상이 아닐까 싶음.
