공중 종단망(ATN; Air Termination Network)으로 불리는, 아파트나 고층 건물 옥상에서 볼 수 있는 구리선 낙뢰 배출 시스템이 적극 보호하고 있음에도 불구하고… 그런 곳에서 함부로 그리고 대충, 무엇을 높게 세우려고 하면, 벼락 맞기 십상이다. 일반 단층 가옥이면 완전히 무방비 상태. (다소자 안테나를 한껏 올리던 1970년대와 1980년대는, 뭘 몰라서 그랬던 것)

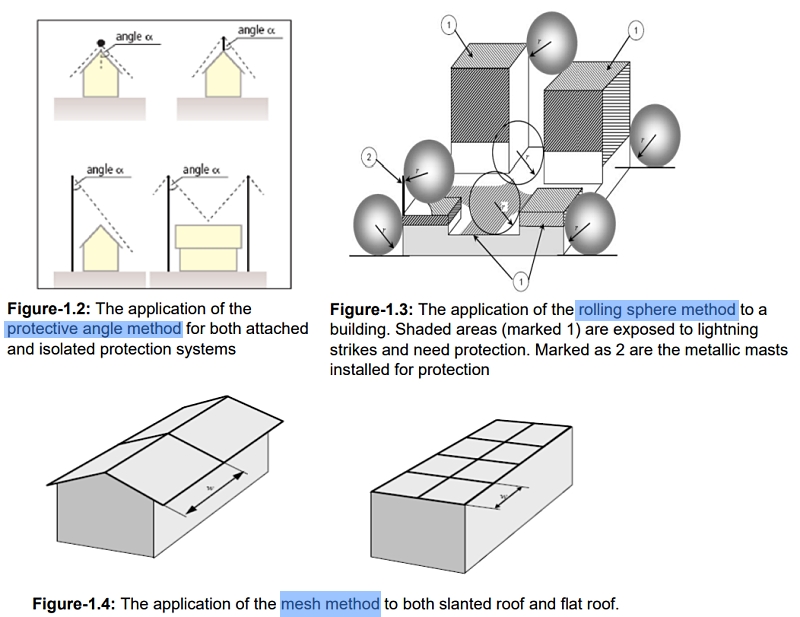

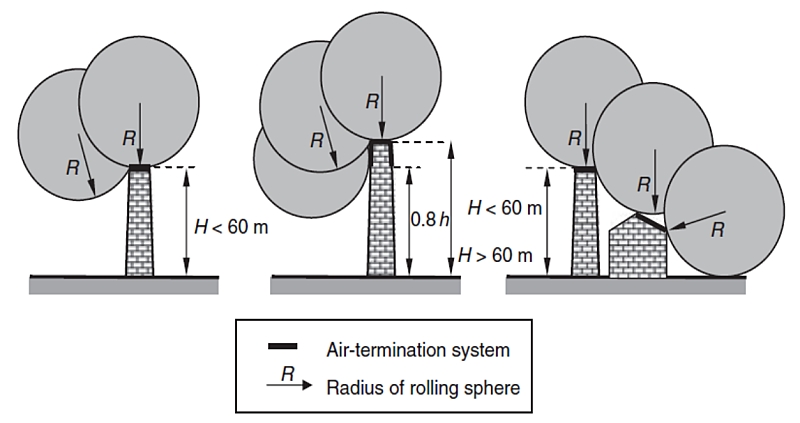

(▲ Rolling Sphere 개념이 중요함. 다양한 건물 위층 면에 대하여, 아이들 장난감 공과 같은 형태의… 어디로 튈지 모르니까 구체로 가정하는 번개가, 어떻게 굴러갈지를 시뮬레이션한 다음, 그곳에 구리선 망을 포설한다.)
낙뢰 에너지의 크기와 양을 생각할 때, 도저히 전문 피뢰침과 전문 ATN 구리선 방호망에 버금가는 기능을 할 수는 없다고 해도… SPD(Surge Protection Device) 기능이 포함된 RF 접속재가 나름 유효하지 않을까? 제대로 된 것이 비싸서 거시기하면, 그냥 만들어도 된다. 시중에 소자 많음. 50오움 등 매칭 회로 많음. 멋진 BNC 부품은 안 써도 됨. 뭘 해도 없는 것보다는…
* 관련 글 : 강력한 써지가 SPD를 흩고 지나간 자리

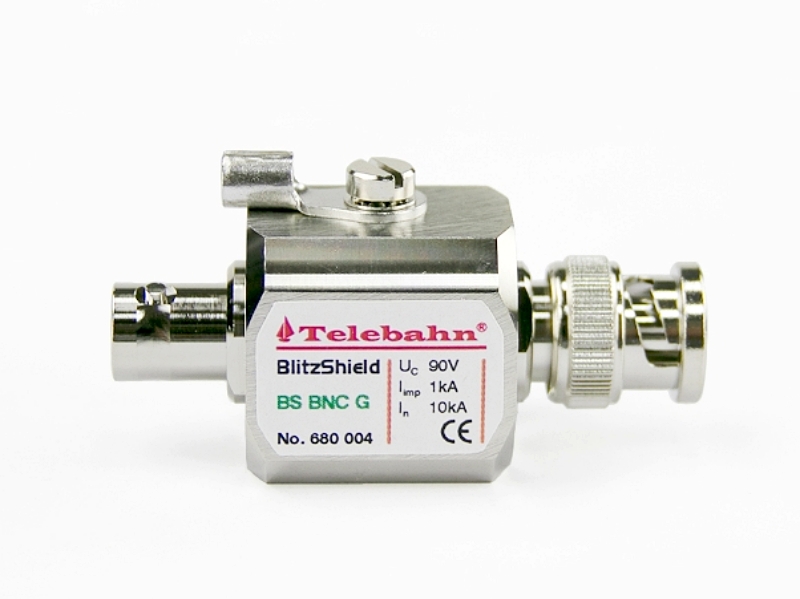

표제부 사진의 제품군이 충족한다는… KS C IEC 61643-21 | 29.240.10 : 변전소. 써지 방지장치.
“… 이 규격은 직접 또는 간접적인 뇌 또는 기타 임시 과전압으로부터 전기 통신 네트워크를 보호하기 위한 서지 보호 장치에 적용된다. 이들 서지 보호 장치(SPD)는 동작 전압 범위가 교류 최대 1000 V(실효값), 직류 최대 1500V인 전기통신 네트워크를 보호하기 위한 것이다…”
